垂直夹持圆柱工件专用手动台虎钳结构

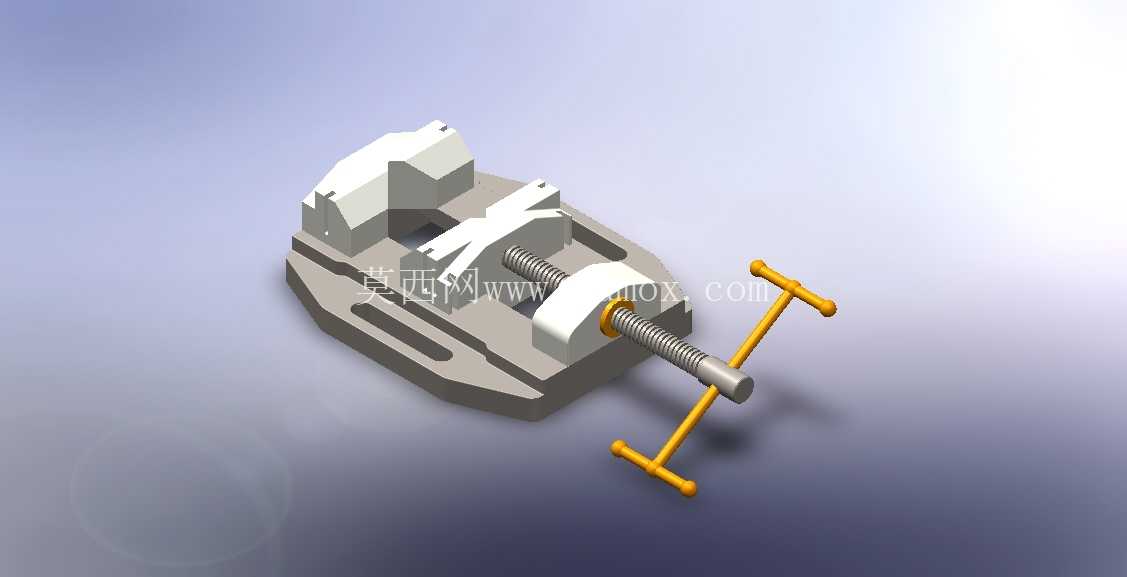

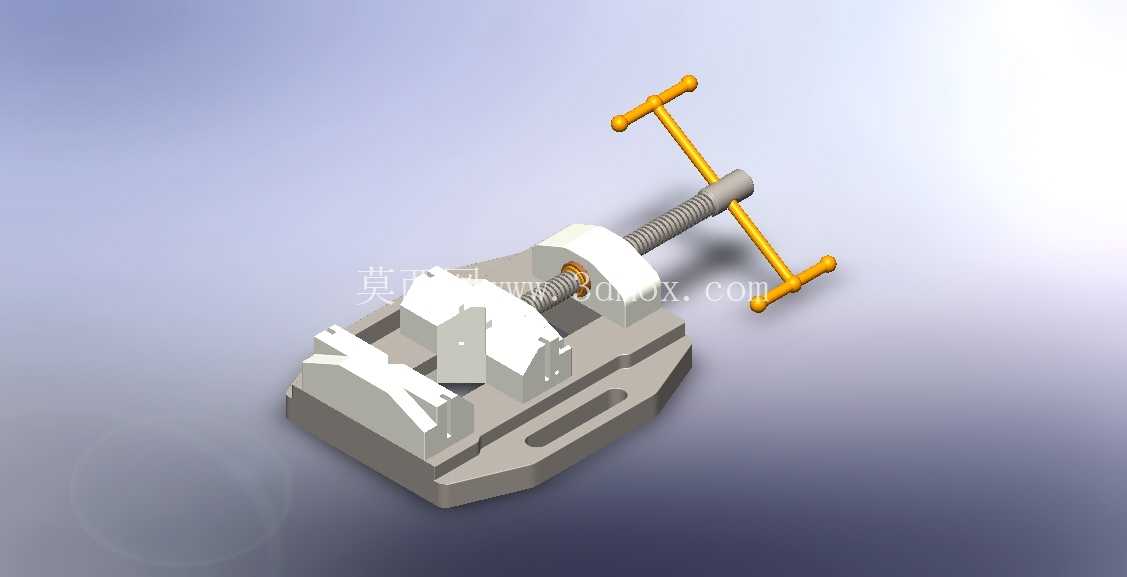

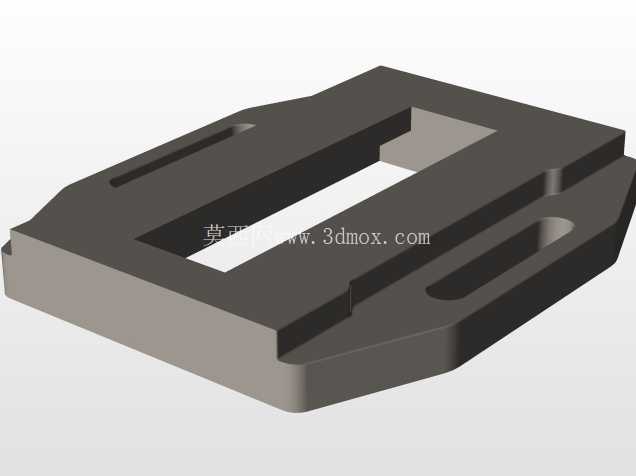

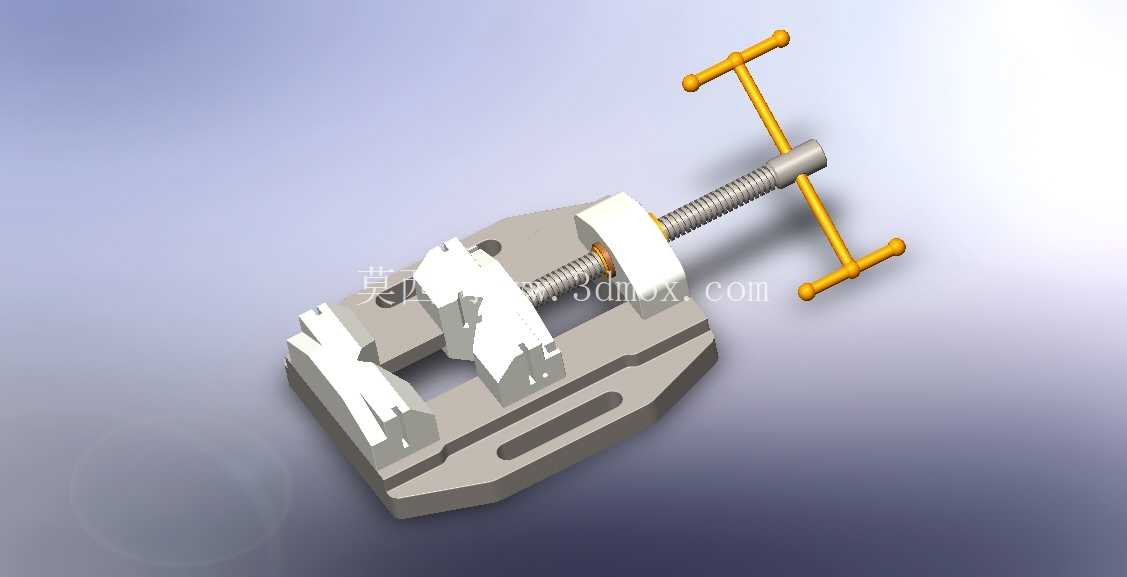

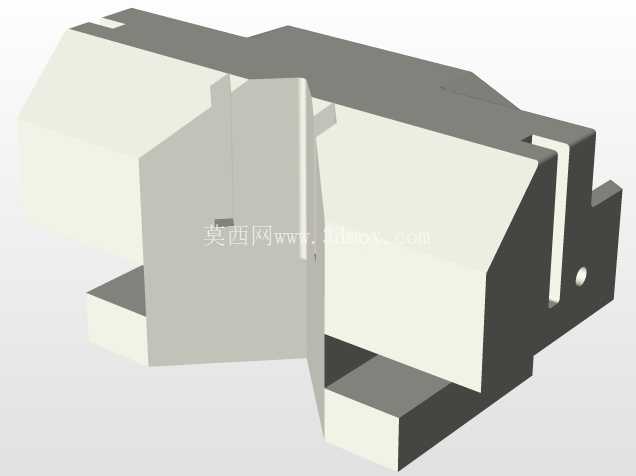

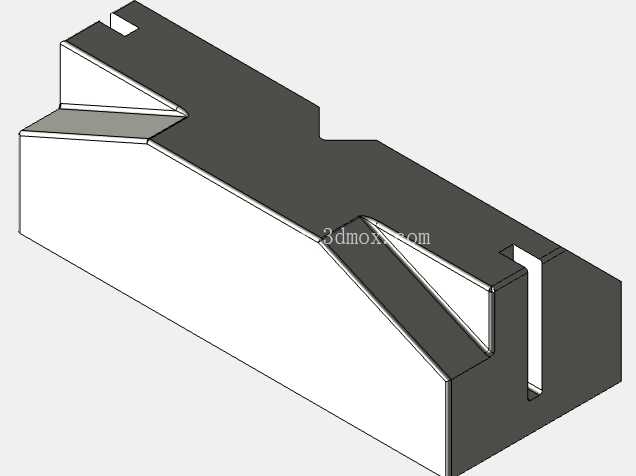

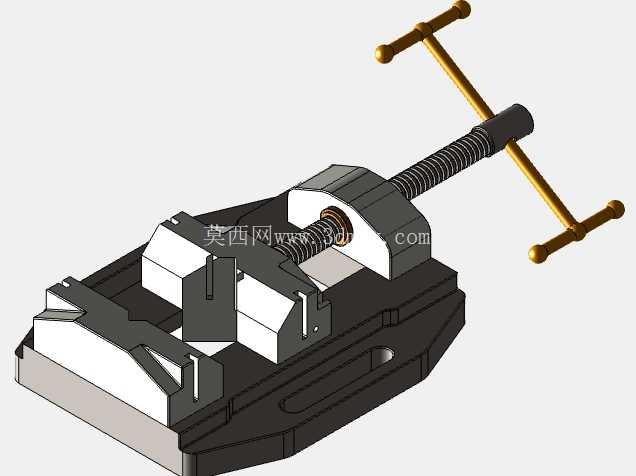

　　在小型零件精密加工、钳工修配、教学实训以及小批量异形件装夹场景中，常规平口钳仅能对工件的平行平面形成稳定夹持，面对圆柱形棒料、轴类零件时，往往需要搭配V型块辅助定位，不仅装夹步骤繁琐，还容易出现工件转动、夹持轴线偏移的问题，这款专门针对垂直固定圆柱形工件设计的手动虎钳，正是为解决这类装夹痛点开发的专用工装。从结构设计逻辑来看，这款虎钳的底座采用一体化铸造的扁平式结构，底部预留了两条平行的T型安装槽，可直接适配标准钳工台、铣床工作台的T型槽螺栓安装，安装边界可覆盖常规小型加工设备的工作台装夹范围，底座整体做了加厚处理，在承受夹紧力时不会出现翘曲变形，保证装夹基准的平面度误差控制在0.02mm每百毫米范围内。夹持模块没有采用常规平口钳的平行钳口设计，而是将两个钳口的夹持面做了对称的V型结构优化，V型夹角设置为90度，可适配不同直径的圆柱形工件，当工件放入V型钳口后，两侧斜面会自动对圆柱面形成对中定位，无需额外找正即可保证工件轴线与工作台面保持垂直状态，这一设计直接省去了常规装夹中打表找正轴线的步骤，对于需要在圆柱端面钻孔、铣削扁位、打标记的工序来说，能大幅缩短装夹辅助时间。

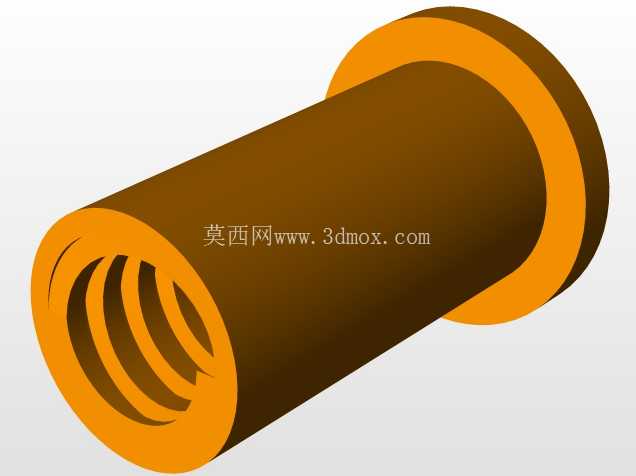

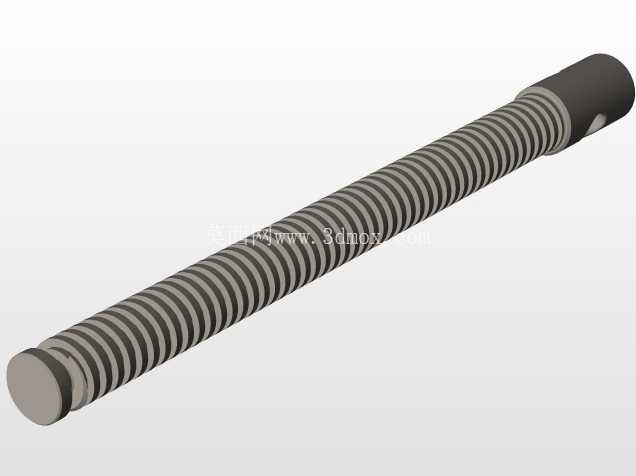

　　传动部分采用了梯形丝杠传动结构，丝杠与活动钳身之间通过开合螺母配合，既保证了足够的传动力矩，转动摇臂时可带动活动钳身平稳进给，不会出现爬行卡顿的问题，梯形丝杠的自锁特性也能保证装夹完成后不会因为加工振动出现钳口松动、工件移位的情况，摇臂采用了可拆卸的T型结构，在空间受限的工位上可缩短摇臂长度，避免操作时与周边设备干涉，需要大夹紧力时则可加装加长套管增力。钳身的导轨部分采用了矩形导轨配合结构，活动钳身沿固定导轨滑动时，配合间隙经过精密研磨调整，全程无松动旷量，保证夹持过程中活动钳口不会出现上抬、偏摆的问题，对于小直径的细长圆柱工件，也能保证夹持后轴线的垂直度，不会出现装夹倾斜导致的加工废品。

　　在实际应用场景中，这款虎钳除了用于机加工工序的圆柱工件装夹，还可用于钳工装配工序中对圆柱销、小型轴类零件的固定，方便进行销子的修配、倒角、压装作业，在职业院校的钳工实训、机械基础教学场景中，这种专用夹具也能帮助学员快速理解定位与夹紧的设计逻辑，掌握异形工件的装夹要点。设计过程中特意对钳口的高度做了优化，钳口高度可覆盖常规直径范围圆柱工件的夹持需求，既不会因为钳口过高导致工件装夹后悬伸过长出现振颤，也不会因为钳口过低导致夹持接触面不足，在夹持最大直径工件时，V型面的接触长度可达到工件直径的1.2倍，保证夹紧力均匀分布在圆柱接触面上，不会夹伤工件表面。

　　底座的安装槽位置经过精准计算，安装后虎钳的V型钳口对称中心与工作台进给方向保持平行，无需额外调整即可适配设备的走刀路径，对于批量加工小型圆柱类零件的工位，可直接将这款虎钳固定在工作台上，配合定位挡块实现快速装夹，重复装夹的定位精度可控制在0.05mm以内，完全满足常规小零件的加工精度要求。整体结构没有多余的复杂部件，所有零部件都采用常规机械加工工艺即可制造，维护时仅需定期给丝杠、导轨接触面加注润滑脂，就能保证长期使用的操作顺畅度，不会因为结构复杂导致后期维护成本升高。
