从实际应用场景来看,这类小型单板计算机常被用在物联网网关、小型边缘计算节点、智能硬件主控、DIY创客项目、工业现场数据采集终端这些场景里,不同场景对安装空间的要求差异很大:比如塞进小型传感器外壳里的时候,需要确认板身最高的元件会不会顶到外壳内壁,TF卡插拔的时候有没有足够的操作空间,HDMI接口接上线之后会不会和周边结构件打架;用在导轨安装的工业采集终端里,要核对四个安装孔的间距是否和配套的固定支架匹配,两个USB接口的伸出长度能不能适配机柜内部的走线空间,板载无线模块的位置会不会被金属外壳遮挡影响信号。这款单板计算机的三维结构还原,完全参照官方公开的硬件布局参数搭建,所有板载元件的位置、接口朝向、安装孔位都和实物保持一致,能直接用于嵌入式项目的结构适配、外壳设计、安装空间校核工作。做嵌入式开发的工程师都清楚,很多项目前期选型阶段,最容易忽略的就是硬件的实际安装边界,等到打样外壳或者组装整机的时候才发现接口干涉、孔位对不上、元件突出高度超出预留空间,不仅耽误项目进度,还会产生不必要的打样成本,这个模型刚好能解决这类前期校核的痛点。
从设计还原的细节来看,板上的TF卡槽采用了侧插式结构,模型里还原了卡槽的弹片凸起高度和插卡后的伸出余量,做外壳的时候不用再反复核对卡槽的操作空间;两个HDMI接口的金属外壳高度、接口内凹深度都做了精准还原,接标准HDMI公头的时候不会出现接口对位不准的问题;Type-C供电接口的位置在板端侧边,模型里预留了公头插入后的空间尺寸,设计外壳出线口的时候可以直接参考这个边界;板端的40Pin排针座的位置、针脚伸出高度都和实物一致,搭配扩展板的时候可以直接做干涉检查,不用等实物到手再调整结构。

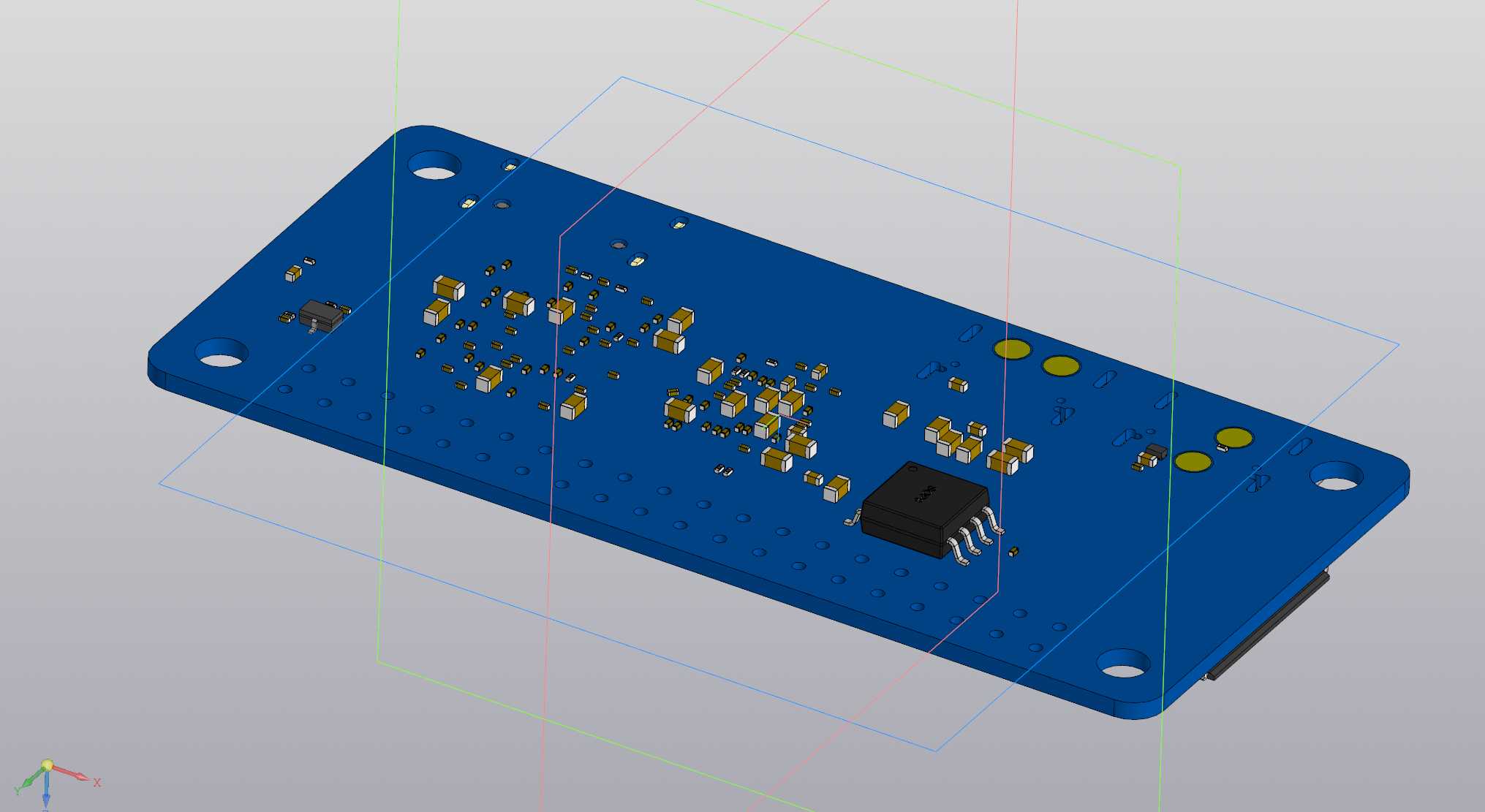

板身的四个安装孔采用了沉头设计,模型里还原了沉孔的深度和孔径,选用对应规格的铜柱或者螺丝的时候,可以直接确认螺丝头会不会突出板身表面,避免和底部的支撑结构产生干涉。板上的主芯片、内存颗粒、无线模块这些大尺寸元件的外形高度都做了等比例还原,设计散热片的时候,可以直接根据芯片的位置和高度匹配散热片的尺寸,不用额外测量元件的高度差;板载的电容、电阻、电感这些小型元件虽然对安装影响不大,但也按照实际布局做了还原,在做高精度结构仿真或者热分布分析的时候,这些元件的模型能让仿真结果更贴近实际使用状态。
很多工程师做嵌入式项目的结构设计时,习惯等实物到手再开始画外壳、做安装结构,往往会把项目的结构周期压缩得很紧,有了精准的三维模型,在硬件选型确定的阶段就可以同步开展结构设计,等实物到手的时候,外壳、固定支架这些结构件已经完成打样,直接组装就能进入调试阶段,能大幅缩短整个项目的开发周期。另外在做教学演示或者方案展示的时候,这个模型也能直接用来生成爆炸图、装配动画,直观展示单板的硬件布局,不用再花时间自己从零开始建模,能节省大量的重复建模时间。需要注意的是,这个模型侧重结构外形和安装边界的还原,没有做内部PCB走线和芯片内部结构的建模,完全满足结构设计、安装校核、外壳开发的使用需求,对于做嵌入式硬件结构设计、创客项目开发、工业终端集成的从业者来说,能直接导入到常用的三维设计软件里使用,不用再花费数小时去测量实物尺寸、逐个搭建板载元件的模型。
