5mm直插式RGB三色发光二极管结构

项目分类:通讯工具类 发布时间:2026-02-28 ID:1143621
  • 5mm直插式RGB三色发光二极管结构
  • 5mm直插式RGB三色发光二极管结构
  • 5mm直插式RGB三色发光二极管结构

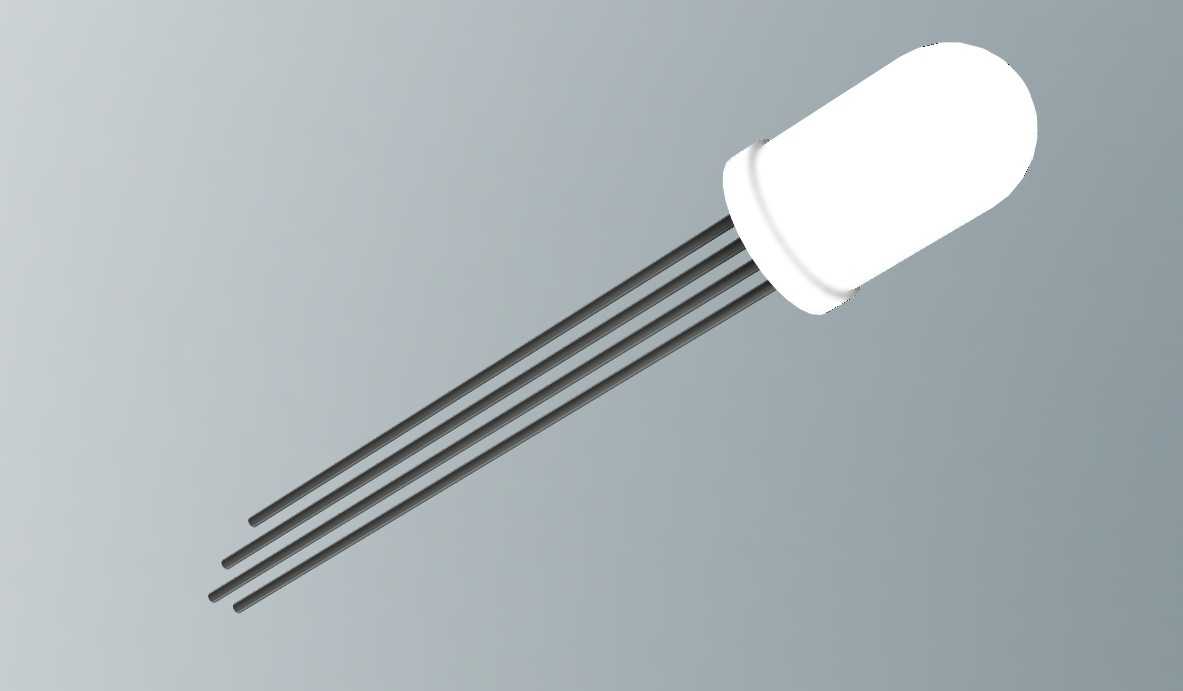

  日常做消费类电子、小型工控指示装置的结构设计时,直插RGB灯珠是绕不开的基础元器件,这次还原的5mm规格RGB LED,是行业内应用跨度极广的一款标准封装元件,从早期的便携通讯设备状态提示、消费电子功能指示灯,到小型工控面板的多状态指示、DIY电子制作的发光单元,再到简易装饰灯组的像素点,都能见到它的身影。不同于单色直插LED仅带两根引脚,这款RGB灯珠共引出四根直插引脚,对应共阴或共阳的公共端以及红、绿、蓝三个发光芯片的独立控制端,通过不同引脚的电流配比,可以实现全彩混光效果,满足单灯多状态指示的需求,比如设备待机亮红、运行亮绿、故障闪烁混色黄的场景,用单颗元件就能实现,不需要在面板上预留多个单色灯的安装位,能大幅压缩面板布局的空间占用。

  从结构设计的角度拆解这款元件,其头部是标准5mm直径的乳白色环氧封装透镜,半圆头的外形一方面是做发光面的光线扩散,让混光更均匀,避免出现三个芯片单独出光的色偏问题,另一方面环氧材质的封装也能保护内部的发光芯片、键合金丝不受外界潮气、机械外力的损伤,乳白色的雾面封装相比透明封装,混光效果更柔和,不会出现直视时的刺眼眩光,适合近距离操作的设备面板使用。引脚部分采用标准0.5mm直径的可焊性镀锡铜引脚,四根引脚平行排布,引脚间距符合行业通用的2.54mm网格标准,不管是手工焊接在万用板上,还是开模做PCB焊盘设计,都能直接匹配通用的封装库,不需要额外调整焊盘间距;引脚长度预留了足够的焊接余量,既可以直接插装焊接后剪脚,也可以根据安装面板的厚度调整插装深度,适配不同厚度的设备外壳、PCB安装位。

  做整机结构设计时,这款灯珠的安装边界需要重点考量:头部透镜的总长度从引脚根部到透镜顶端约8.7mm,直径5mm,所以面板上的开孔需要预留5.1-5.2mm的安装孔位,避免孔位过小卡伤透镜,也不会因为孔位过大出现灯珠歪斜、漏光的问题;引脚伸出PCB背面的长度建议控制在2-3mm,焊接后剪平,避免多余引脚触碰其他元件造成短路。另外要注意,这款直插灯珠的安装方向需要在PCB丝印上做明确标识,因为四根引脚的功能定义是固定的,一旦插反就会出现颜色控制错乱,甚至烧坏内部发光芯片,所以建模时特意还原了引脚的长度差和根部的封装定位特征,方便结构设计人员在做装配干涉检查时,提前预判安装方向的问题。

  在实际选型应用中,这款灯珠的工作电流通常控制在单路20mA以内,不需要额外加装大面积散热结构,因为小功率直插LED的发热量极低,依靠引脚就能完成散热,适合长时间连续工作的状态指示场景,比如通讯设备的信号强度指示、电源工作状态提示,不需要担心长期工作出现光衰过快的问题。建模过程中严格还原了实物的装配公差,透镜和引脚根部的结合处做了微小的圆弧过渡,还原实际封装时的环氧包胶特征,避免模型出现尖锐直角不符合实际生产工艺的问题;四根引脚的平行度也按照实物的公差范围做了还原,不会出现引脚歪斜导致无法插装的问题,不管是用来做PCB装配仿真、设备面板的布局渲染,还是用来做教学演示的电子元件模型,都能匹配实际的生产装配要求。很多刚接触结构设计的工程师容易忽略直插灯珠的安装空间预留,比如在灯珠后方安排过高的元件,导致插装时元件和灯珠引脚出现干涉,这次建模时特意保留了引脚的完整长度,方便设计人员在做装配检查时,准确计算引脚在PCB背面的伸出长度,提前规避干涉问题;另外透镜部分的雾面材质特征也做了还原,渲染时可以直接模拟出实际的柔光出光效果,不需要额外调整材质参数就能得到贴近实物的视觉效果,适合做产品宣传图、装配说明文档的配图使用。
