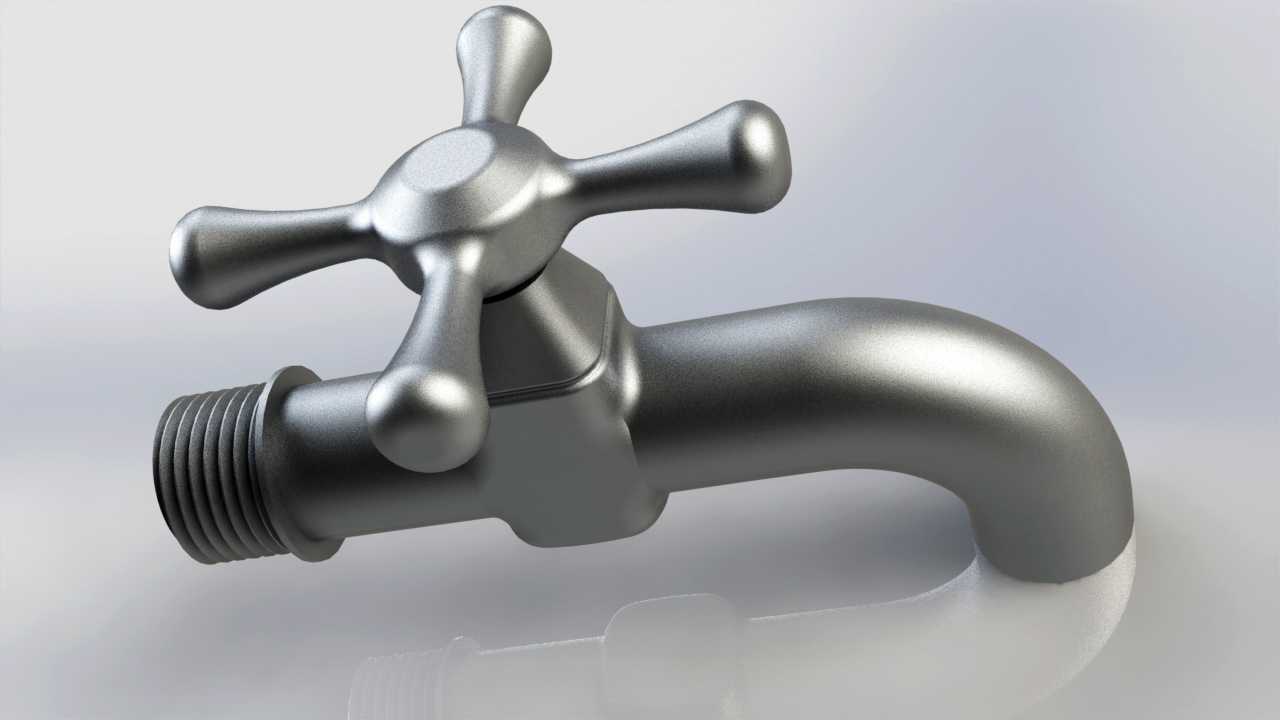

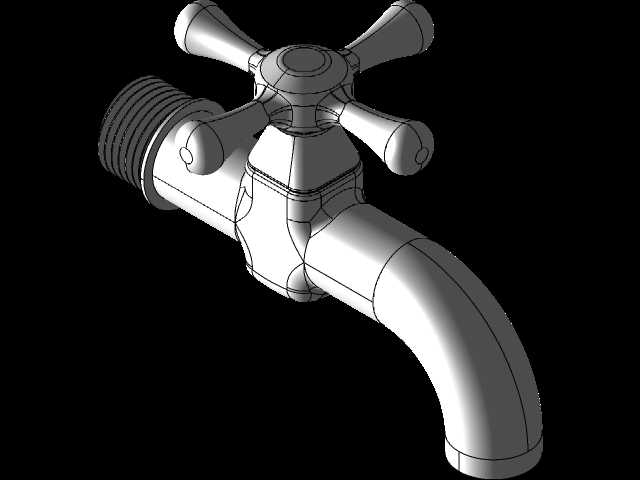

十字手柄旋塞式弯颈出水龙头结构设计

这款十字手柄弯颈水龙头的结构设计，核心围绕民用供水支路的通断控制需求展开，日常应用场景覆盖家庭厨卫、公共盥洗区、户外临时取水点等多种供水末端，是供水管网中直接对接用户操作的终端控制部件，核心作用是通过手动操作实现管路水流的通断调节，控制出水流量与启闭状态。

从功能特性来看，该款水龙头采用旋塞式阀芯结构，十字形操作手柄的四个延伸臂完全适配手动操作的施力角度，相比单柄旋钮，在手部沾水或者戴薄手套操作时，能提供更多的施力接触点，无需过大握力即可完成启闭操作，湿手状态下也不易打滑。弯颈式出水嘴的弧度设计经过曲率校核，出水方向斜向下方，出水时水流不会沿阀体外壁流淌，能有效避免阀体积水锈蚀的问题，同时弯颈的延伸长度刚好覆盖常规洗手盆、水槽的接水区域，不会出现水流过短溅湿台面的情况。进水端采用标准外螺纹接口，匹配国内民用供水支路常用的4分管路规格，安装时无需额外转接配件，直接缠绕生料带即可拧入预埋的墙面内丝接头，安装边界清晰，螺纹段长度设计为15mm，既保证足够的螺纹啮合长度防止漏水，也不会因为螺纹过长导致安装后阀体突出墙面过多，影响周边空间使用。

设计过程中首先确定的是操作端的人机尺寸，十字手柄的单臂长度设置为30mm，手柄端部做圆弧过渡处理，操作时手掌接触面积足够，旋转90度即可实现完全启闭，操作行程短，符合日常快速取水的使用习惯。阀体主体采用一体化成型的流道设计，进水端到出水端的流道做顺滑过渡，没有直角拐点，能减少水流经过时的阻力，降低通水状态下的水流噪音，同时避免流道内的死水滞留区，减少长期使用后的杂质沉积。阀芯密封面采用锥面配合结构，相比平面密封，锥面的接触比压更大，在低压供水场景下也能保证可靠密封，不会出现滴漏问题，密封件的安装槽位设计为可拆卸结构，后期密封件磨损后无需更换整个阀体，只需拆开手柄压盖即可更换密封件，降低后期维护成本。

安装尺寸方面，阀体总宽度控制在70mm以内，进水端轴线到出水嘴最远端的水平距离为65mm，进水端轴线到手柄最高处的垂直距离为58mm，安装后占用的墙面空间极小，即使在狭小的阳台洗衣池、紧凑卫浴空间内安装，也不会和周边的置物架、 soap 盒等部件产生干涉。阀体表面做哑光金属质感处理，没有多余的装饰性凸起，日常清洁时可以直接用抹布擦拭整个外表面，没有容易积灰的卫生死角。出水嘴的末端做加厚处理，后期如果需要外接起泡器或者洗衣机进水管接头，可以直接在出水嘴端加工外螺纹，无需更换整个出水部件，拓展性较强。

在结构强度校核上，阀体主体的壁厚设置为3mm，完全满足民用供水0.1-0.6MPa的常规压力范围，即使遇到管网水锤冲击，也不会出现阀体开裂的问题。手柄和阀芯的连接采用方榫配合结构，相比销钉连接，方榫结构的扭矩传递更均匀，长期反复操作也不会出现手柄松动、空转的问题，方榫的配合公差选H7/h6，装配时无需额外紧固件即可实现可靠连接，装配工序简单，适合批量生产。整个阀体的流道通径设计为15mm，和4分管路的通径完全匹配，不会因为通径缩小导致出水流量不足，完全满足日常洗手、洗涤的取水流量需求。
