便携式折叠户外烧烤炉结构设计

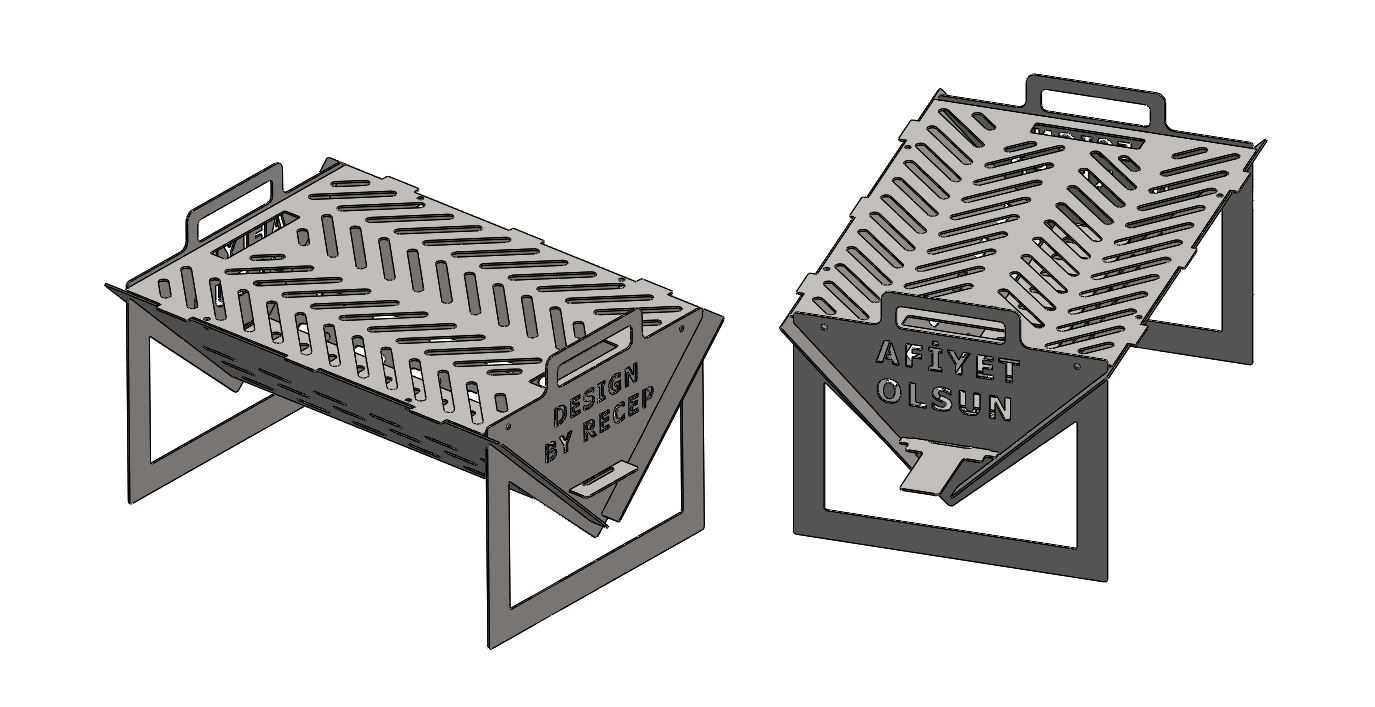

　　这款折叠式烧烤炉的结构设计，核心围绕户外场景的便携使用需求展开，从结构拆解到功能实现都贴合实际户外使用的痛点。首先看整体的支撑结构，采用双侧对称的框架式支腿，支腿与炉体主体通过铰接结构连接，收纳状态下支腿可以完全贴合炉体侧面，展开后支腿底部形成稳定的矩形支撑面，在不平整的户外草地、砂石地面都能保持足够的放置稳定性，不会轻易侧翻。炉体本身采用上宽下窄的梯台形腔体设计，这种结构一方面可以让木炭燃烧产生的热量向上聚拢，集中作用于上方的烤网区域，减少热量向四周的无效散失，提升木炭的热利用效率；另一方面梯台的斜侧壁可以让烤制过程中产生的油脂顺着斜面流向底部的集油区域，避免油脂直接滴落到高温木炭上产生大量油烟，同时也降低油脂燃烧带来的安全隐患。

　　烤网部分采用一体化的条形镂空冲压结构，镂空的长条形缝隙既可以保证热量向上传导，也能让烤制食材产生的多余油脂顺利下滴，同时烤网表面的凸起棱边可以避免食材直接贴附在网面造成粘连，烤网两侧设置的一体式提手，在需要调整烤网位置或者添加木炭时，可以配合隔热工具直接提起，不需要额外拆卸其他部件。炉体的端板位置做了镂空的标识区域，同时端板上预留了通风缺口，在炉体放置使用时，底部的空气可以通过端板缺口进入炉腔内部，为木炭燃烧提供足够的氧气，不需要额外加装复杂的风门调节结构，依靠自然通风就能满足常规烧烤的供风需求，简化了整体结构的零件数量。

　　从安装边界来看，这款烧烤炉完全展开后，整体占用的平面尺寸适配常规户外露营的小桌放置需求，也可以直接放置在地面使用，支腿的高度设计让烤网距离地面有足够的距离，不会因为高温烤坏地面的草皮或者露营地的塑胶垫；收纳状态下整体为扁平的梯台状结构，厚度仅为展开状态支腿宽度的尺寸，可以轻松放入露营车的储物格或者车载后备箱的缝隙中，不会占用过多的储物空间。在结构强度方面，整体采用钣金折弯成型的工艺，所有的连接位置都通过钣金折边做了加强处理，没有多余的焊接点位，既降低了加工难度，也避免了焊接位置在高温使用下出现脱焊变形的问题，炉体的板材厚度选择兼顾了重量和强度，整体重量控制在单人可以轻松手提搬运的范围内，不会给户外出行增加过多的负重负担。

　　实际使用场景中，这款烧烤炉适配2-4人的户外烧烤需求，炉腔的容积可以容纳足够量的木炭，持续燃烧时间可以满足一次完整的户外烧烤活动，折叠结构不需要额外的工具就可以完成展开和收纳，操作步骤简单，即使是没有使用经验的用户也可以快速完成组装。烤网的镂空尺寸经过优化，既可以放置常规的烤串、肉片，也可以放置体积较小的食材，不会出现食材从缝隙掉落的问题，炉体两侧的端板在展开支腿后会形成自然的挡边，可以阻挡木炭从炉体侧面滑落，提升使用过程的安全性。
