网件GS308E八口千兆网管交换机结构

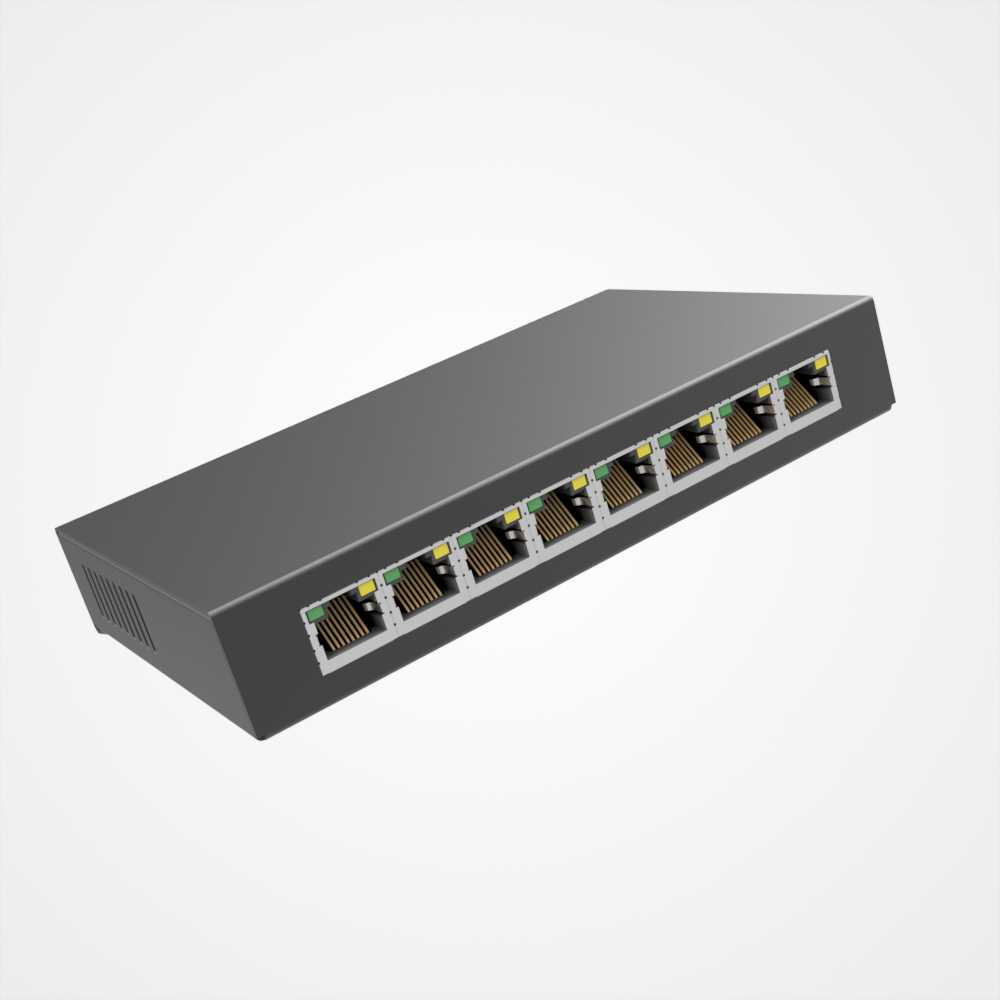

这款八口以太网交换设备的三维结构还原，完全贴合实际商用网络部署的硬件需求，建模过程中优先考量了桌面部署与弱电箱挂载两种场景的安装边界，壳体采用一体冲压的金属外壳设计，边角做了小半径圆弧过渡，既避免钣金加工后的锐边划伤施工人员，也能在多设备堆叠时减少外壳剐蹭掉漆的概率。设备正面排布八个RJ45以太网端口，每个端口旁预留了状态指示灯的开孔位置，端口间距严格遵循通用网络接插件的安装规范，相邻端口中心距保持16mm，确保插满带屏蔽壳的水晶头时不会出现相邻插头干涉的问题，哪怕是使用加粗的工业级屏蔽网线，也能顺利插拔无需额外调整空间。

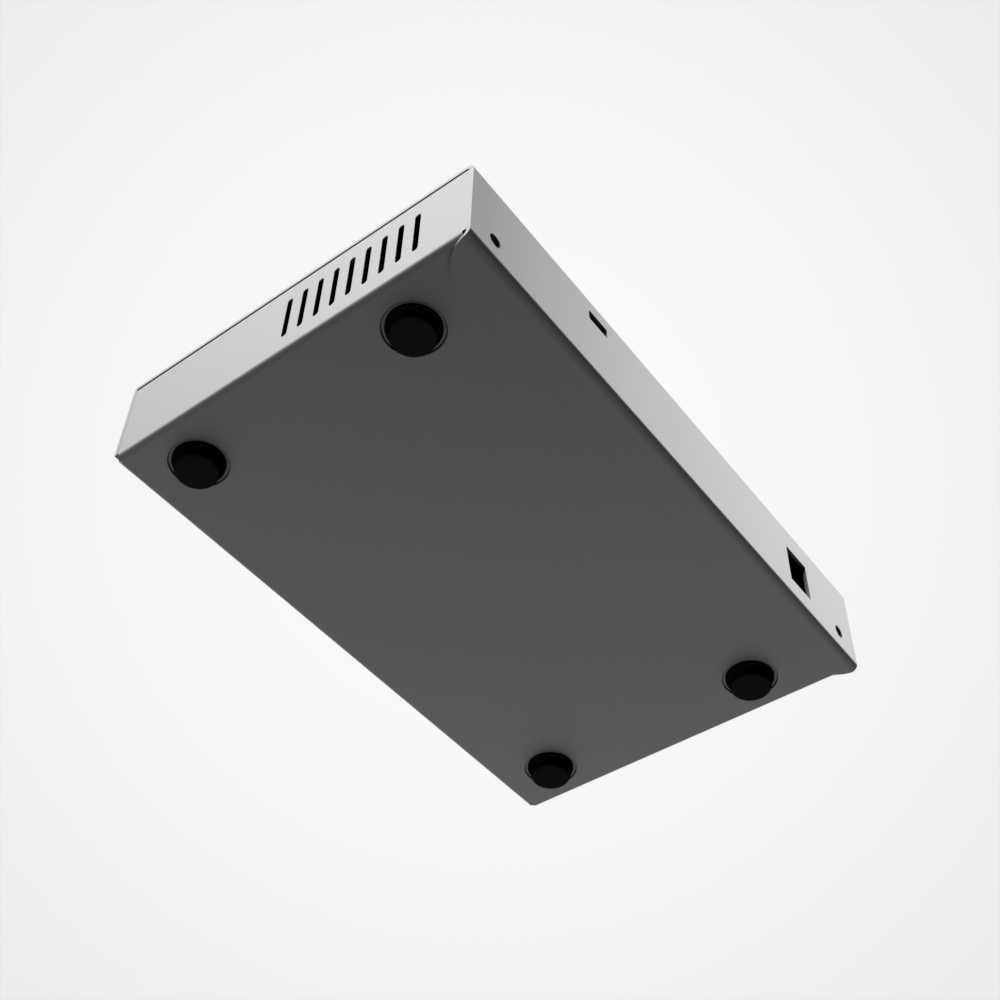

从结构设计逻辑来看，这款设备的壳体分为上下两部分，上盖采用0.8mm厚的冷轧钢板冲压成型，表面做磨砂喷塑处理，既提升外壳的抗指纹能力，也能在长期运行中辅助内部电路板散热，底部壳体预留了四个防滑橡胶脚垫的安装位，同时在对应位置压印了壁挂安装的孔位标记，两个壁挂孔的中心距严格匹配常规弱电箱内的设备安装挂点尺寸，施工人员无需额外测量打孔，直接对准挂点即可完成固定。设备侧面开有密集的通风格栅，格栅开孔方向顺着内部空气对流的路径设计，冷空气从侧面格栅进入，流经内部交换芯片与供电模块区域后，从端口侧的缝隙带出热量，在无风扇的被动散热设计下，能保证设备长时间满负载运行时的温度处于元器件允许的工作范围内。

在实际工程应用中，这类八口网管交换机多用于小型办公网络的接入层部署、监控系统的前端数据汇聚、弱电井内的分支网络扩展，建模时特意还原了端口内部的弹片接触结构与屏蔽层搭接位置，方便做结构验证的工程师直观确认接插件的配合公差，壳体内部的PCB安装柱位置也完全按照实际硬件的布局还原，可直接用于二次开发时的外壳改型验证，比如需要调整端口数量、增加外置散热模块时，能直接基于现有模型调整安装位，省去重新测绘外壳尺寸的步骤。设备的整体宽度控制在158mm以内，深度105mm，高度27mm，这个尺寸刚好能放入常规的小型桌面网络机柜的理线层，不会占用额外的U位空间，底部的脚垫高度设计为2mm，既保证桌面放置时的稳定性，也能在底部留出足够的空气流通间隙，避免桌面遮挡底部散热路径。

建模过程中对端口的插拔行程做了结构校验，水晶头插入后的锁定卡扣位置与外壳端口边缘的间隙控制在1.2mm，按压卡扣拔出水晶头时手指有足够的操作空间，不会出现卡扣被外壳挡住无法按压的情况。设备两端的端角做了15度的斜切处理，既优化了整体视觉效果，也能在设备穿入弱电箱布线孔时避免边角勾扯网线外皮，减少施工过程中线缆外皮破损的风险。外壳的拼接处采用卡扣加螺丝的双重固定方式，模型中还原了卡扣的配合角度与螺丝柱的深度，日常维护时拧下底部两颗固定螺丝即可拆开上盖，卡扣的扣合力度经过结构优化，不会出现长期使用后卡扣松动导致外壳拼接缝隙变大的问题，同时也不会因为扣合力度过大导致拆壳时卡扣断裂。
