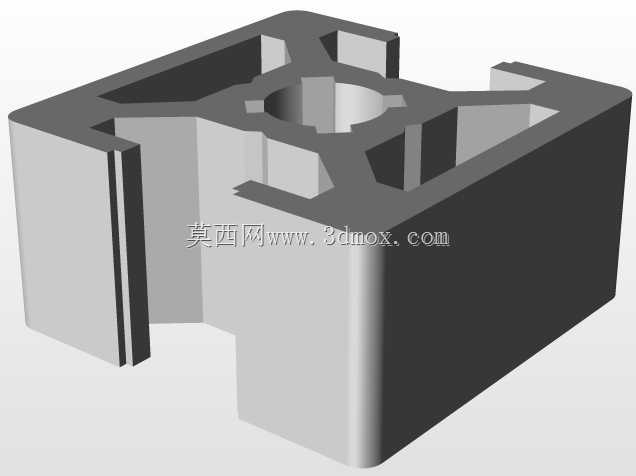

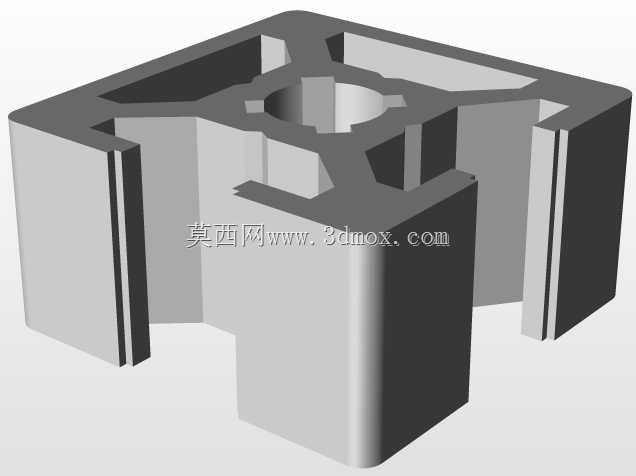

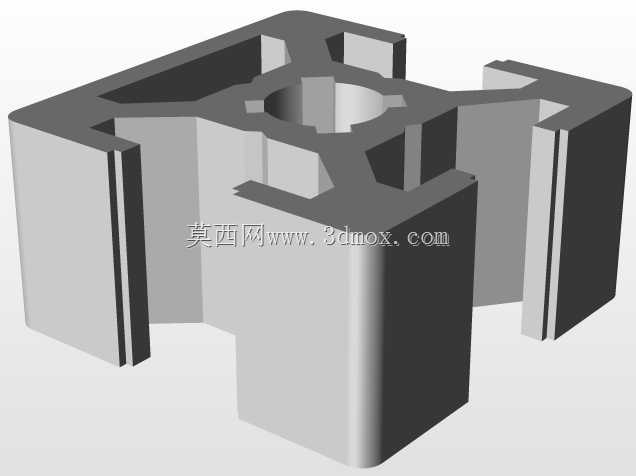

20x20规格B6型工业铝型材截面结构

这款20x20规格的B6型铝型材，是轻型工业框架搭建场景中应用极广的基础构件，日常在桌面级小型设备机架、检测工位防护围栏、电子产线物料周转架、实验室仪器安装支架这类对载荷要求不高但对安装精度有一定要求的场景中十分常见。从截面结构来看，其中心预留了适配标准紧固件的安装孔位，四周的空腔结构在保证整体结构刚性的前提下尽可能压缩了材料用量，外壁的T型槽结构是整个型材的核心功能设计，槽口尺寸匹配行业通用的T型螺栓、滑块螺母，不需要额外在型材上打孔攻丝，就能快速完成相邻型材的直角拼接、斜向支撑固定，以及各类传感器、走线槽、透明防护板、操作面板等附件的挂载安装。设计阶段就充分考虑了轻型框架的安装边界，20mm的外轮廓尺寸让它可以适配狭小空间内的框架搭建需求，不会因为型材本身尺寸过大挤占设备的有效操作空间，截面壁厚的取值经过反复校核，既可以满足日常静态挂载、轻度受力的使用需求，又不会因为壁厚过大造成材料浪费、整体框架重量超标。不同于重型铝型材多用于大跨度、高载荷的设备底座，这款B6型型材更偏向精细化的轻型结构搭建，拼接时搭配对应的角码、端盖、脚轮等配件，可以快速组装出不同形态的框架结构，后期如果需要调整框架布局，只需要松开槽内的紧固件就能重新拆装调整，不需要像焊接框架那样做破坏性拆解，对于需要频繁迭代调整的小型试验设备、非标工装台来说，这种特性可以大幅降低结构调整的时间成本。型材的截面加强筋布局也经过了优化，中心孔位周围的放射状加强筋可以将槽口挂载的受力均匀传导到整个型材截面，避免局部受力过大造成型材变形，外壁的平直度公差控制也适配常规的工业装配需求，拼接后框架的整体平面度可以满足普通设备的安装基准要求，不需要额外做二次校平处理。在实际选型过程中，这类小规格铝型材常被用来做大型设备的辅助走线支架、小型自动化设备的外围防护栏框架，甚至是车间内的小型工具挂架，因为自重较轻，单人就可以完成搬运和拼接作业，不需要借助吊装设备，安装效率远高于传统的方管焊接结构。
