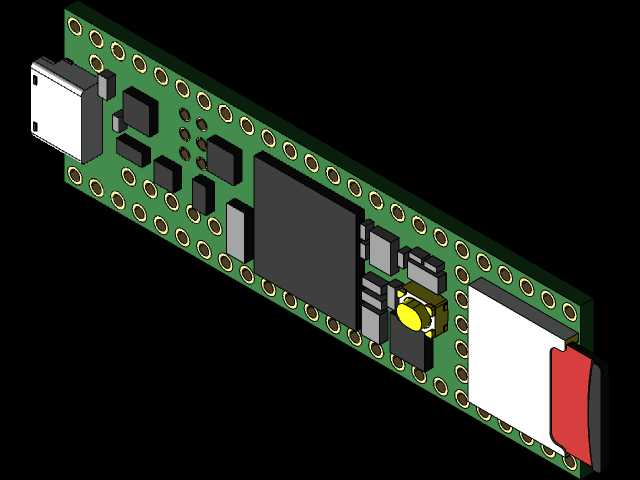

Teensy4.1开发控制板精细三维结构

这款嵌入式开发控制板的三维结构还原，完全贴合实际硬件的装配逻辑，所有板载元件的布局、高度差、安装间隙都按照实物1:1复刻，可直接用于嵌入式设备集成阶段的结构干涉校验、外壳适配设计场景。在小型智能硬件、可穿戴设备、桌面级小型自动化控制单元的开发流程中，这类核心控制板的三维数据是结构设计环节必不可少的参考依据，能有效避免外壳开模、内部堆叠阶段出现元件碰撞、接口对位偏差的问题。

从功能特性来看，板载的主控芯片、存储模块、USB接口、SD卡座、复位按键以及排针引脚都做了独立的结构拆分，每个元件的外形轮廓、引脚伸出长度、焊接后的突出高度都严格匹配实物参数。两侧的排针焊盘按照标准2.54mm间距排布，排针的总伸出长度、针脚直径都做了精准还原，设计外接扩展模块或者底座时，可以直接调用对应位置的坐标数据，不需要反复核对实物尺寸。板端的USB接口采用Micro USB规格，接口的金属外壳高度、塑料舌片位置、插入口的内凹深度都完全还原，设计设备外壳的USB开口时，能直接对齐接口位置，避免出现插线受阻、接口偏移的问题。尾部的SD卡座采用弹出式结构，卡座的本体高度、卡托弹出行程、SD卡插入后的整体突出量都做了模拟，在做带本地存储功能的设备结构时，可以提前预留SD卡插拔的操作空间，不需要后期反复调整外壳开口位置。

设计思路上完全遵循实际PCB的布局逻辑，板上的电容、电阻、电感、晶振这些分立元件，都按照实际焊接后的位置排布，元件的高度差做了精准区分，比如主控芯片的散热高度、电源模块的电感高度、复位按键的按压行程都做了对应还原，在做紧凑型设备的内部堆叠时，可以直接将该模型导入装配体，校验上层结构或者外壳内壁和板载元件的安全间隙，避免出现按压到元件、装配后顶坏元件的问题。PCB板本身的厚度、边缘的安装孔位位置、孔径大小都按照实物参数设置，四个角的定位孔可以直接配合铜柱使用，做设备内部的主板固定结构时，能直接匹配孔位坐标，快速生成固定柱的位置，减少尺寸测量的重复工作。

从安装边界来看，整板的长宽尺寸完全匹配实物Teensy4.1的规格，板身最宽处的排针外侧距离、板身总长度都做了精准控制，所有元件的最大外轮廓都没有超出板身的投影范围，除了尾部SD卡插入后会小幅超出板端，其余元件都在PCB的边界内，在做设备内部的主板仓设计时，可以直接按照板身轮廓预留安装槽，同时在SD卡侧预留足够的插拔操作空间。板上的复位按键位置在板身侧边，按键的按压面高度、按压行程都做了还原，设计外壳的复位按键开孔时，可以直接对齐按键位置，计算外壳按键的传动长度，保证按压手感的同时避免卡键。USB接口的位置在板身另一端，接口的中心高度和PCB板的相对位置完全准确，设计外壳开口时不需要额外调整偏移量。

在实际工程应用中，这类核心控制板的三维模型除了用于外壳设计，还可以用于设备的热仿真前期参考，通过不同元件的高度和位置，模拟板上发热元件（主控芯片、电源电感）的散热通道，提前规划设备内部的散热空间，避免后期样机测试时出现过热问题。对于做嵌入式二次开发的结构工程师来说，不需要自行测绘整块开发板，直接调用该模型就能快速完成整体设备的结构装配，大幅缩短前期的测绘建模时间，把更多精力放在设备的功能结构优化上。模型中所有元件的装配关系都按照实际焊接逻辑设置，PCB板作为基础载体，所有表贴元件、插件元件都按照焊接面的位置固定，拆分的独立元件可以单独导出，用于做局部的结构适配，比如针对排针做外接接插件的模型，针对SD卡座做卡托的防护结构，都可以直接调用对应元件的基准面进行设计，不需要重新定位坐标。
