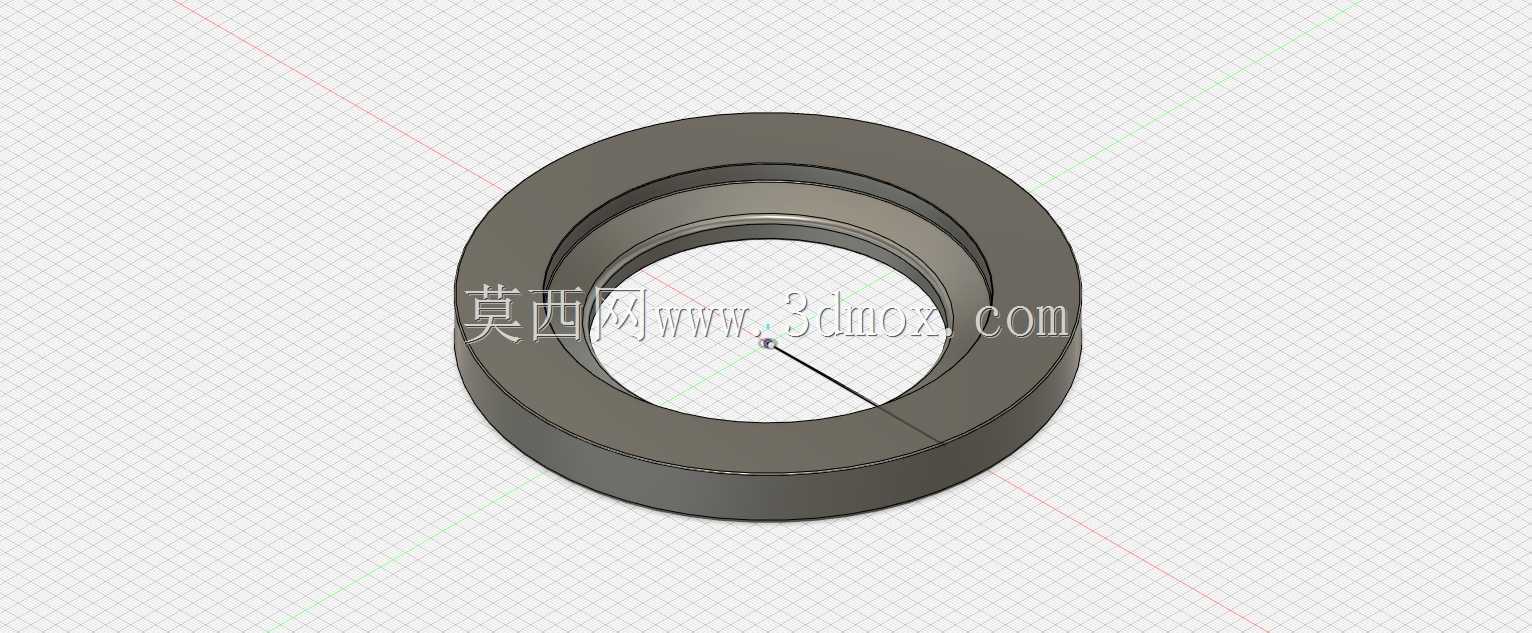

环形同轴结构涡轮过滤组件

这款环形同轴结构的涡轮过滤组件，主要应用在流体输送管路的末端或动力元件入口位置，常见于液压润滑回路、燃油供给系统、小型气动传输管线等场景，核心作用是拦截流体介质中混杂的金属碎屑、橡胶残渣、粉尘颗粒等固态杂质，避免杂质进入精密配合的运动副表面，造成元件磨损卡滞、流道堵塞、密封面划伤等故障，有效延长整套流体系统的服役周期，降低运维更换的频次与成本。从功能特性来看，该组件采用涡轮式流道设计，流体进入组件内腔后会顺着环形流道形成旋流，依靠离心力将密度更大的杂质颗粒甩向组件内壁侧，配合内置的过滤介质实现杂质与洁净流体的分离，相比普通平置滤网结构，这种涡轮旋流结构能大幅降低滤网的堵塞速率，延长单次维护的间隔周期，同时旋流产生的紊流效果也能减少大颗粒杂质在滤网表面的堆积，降低流体通过时的压损，保障系统的流量稳定性。在设计思路上，这款组件采用了对称回转体结构，整体为同轴环形布局，没有突出的异形结构，一方面便于采用车削、冲压等常规工艺加工制造，降低生产环节的成本与加工难度，另一方面对称结构能保证组件安装后受力均匀，在流体持续冲击下不会出现偏载、共振等问题，适配不同压力等级的流体工况。组件的内外环均设置了定位配合面，安装时可以直接嵌入管路的对接法兰或接头卡槽内，不需要额外设计复杂的安装支架，适配标准通径的管路接口，安装边界规整，不会占用过多的管路布置空间，能在紧凑的设备舱内完成装配。结构上采用分层嵌套设计，外层为刚性支撑壳体，承担管路对接的结构强度与密封压力，中层为涡轮导流结构，负责引导流体形成稳定旋流，内层为过滤承载区，可根据不同的过滤精度需求更换对应目数的过滤介质，兼顾结构强度与过滤性能的平衡，在常规的工业流体工况下，能稳定实现杂质拦截与流体输送的双重功能，适配多类需要流体净化的机械系统场景。
