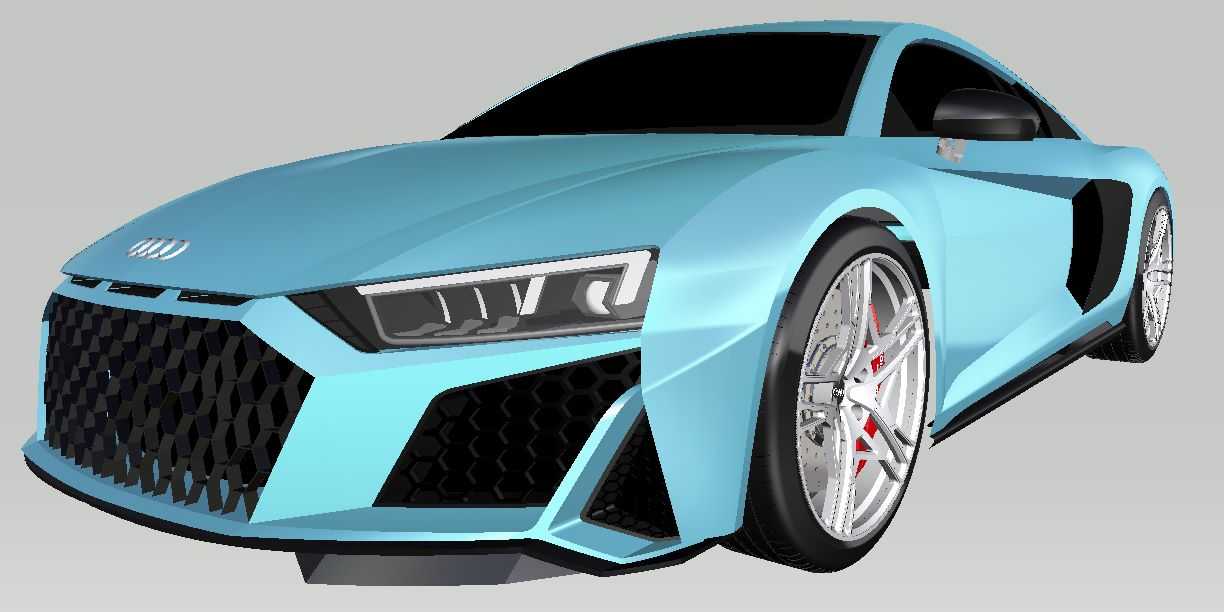

奥迪R8 V10 Coupé Quattro跑车结构设计

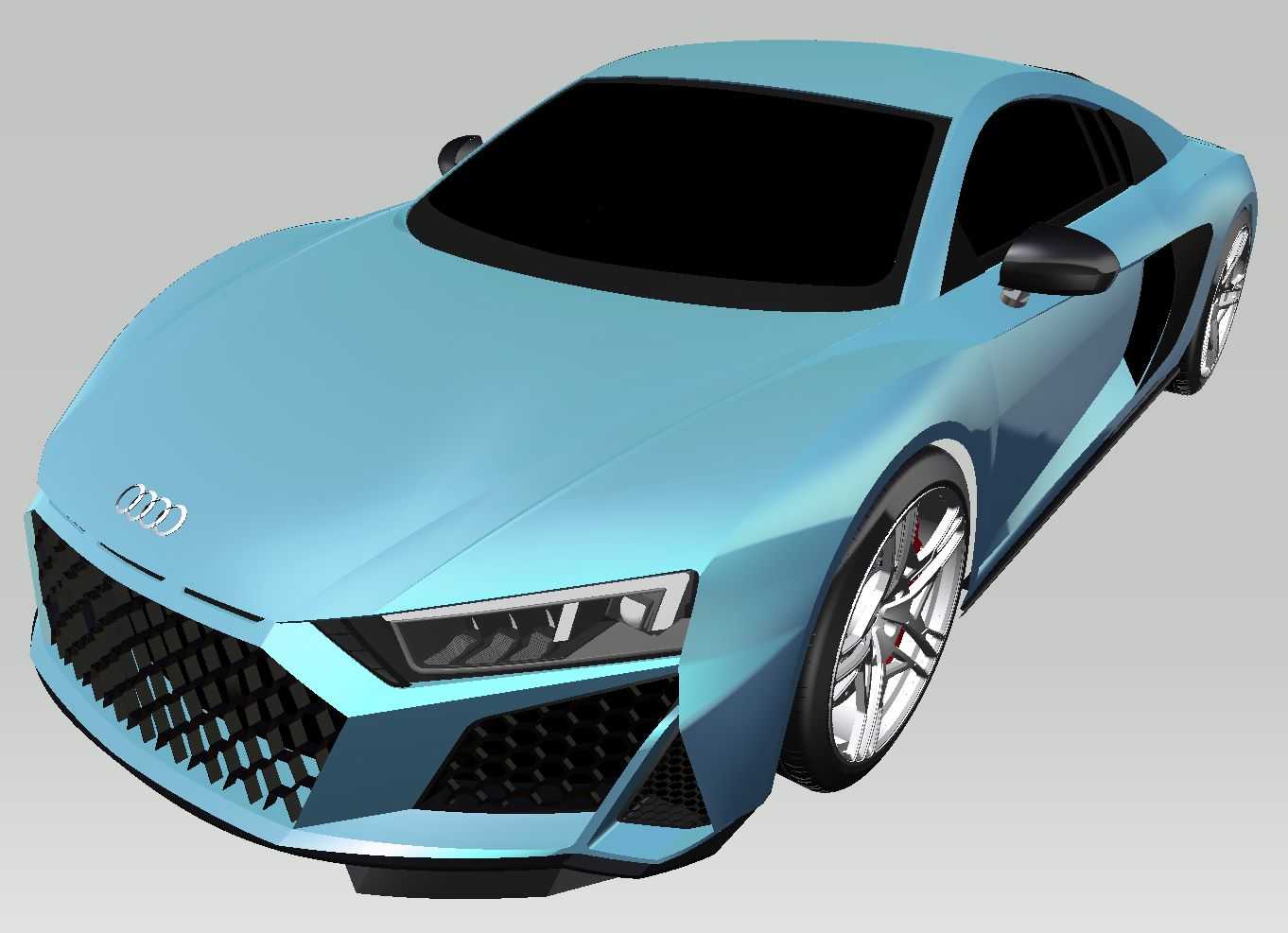

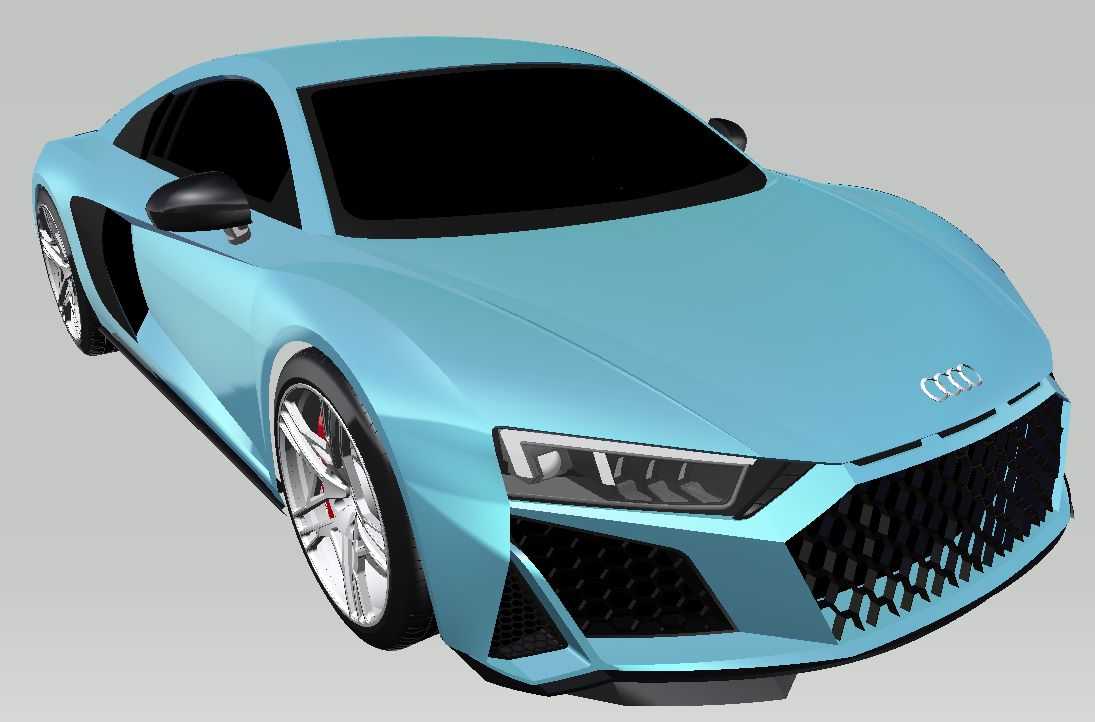

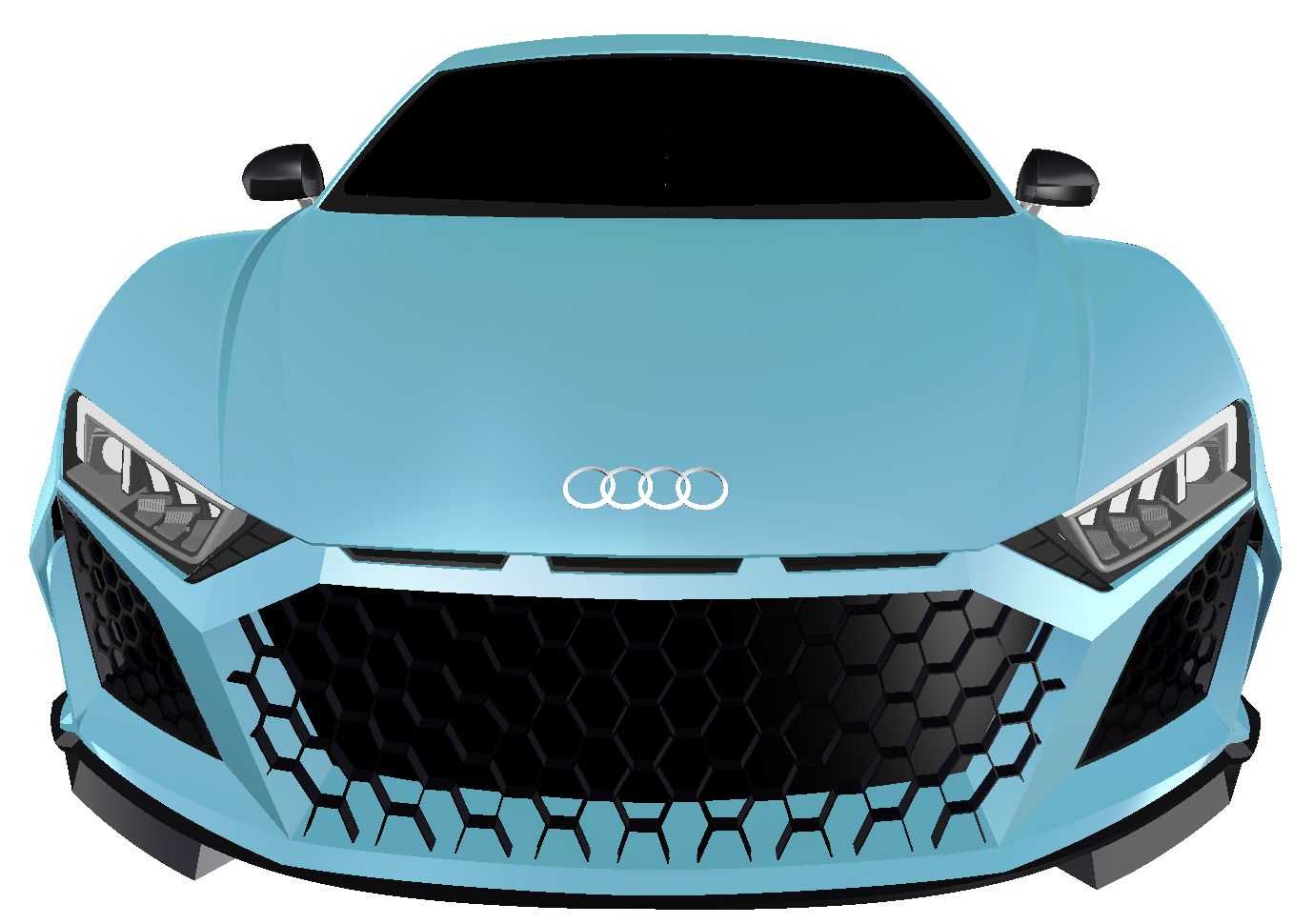

　　这款双门高性能跑车的三维结构设计，首先围绕中置引擎布局的整车配重平衡展开，在建模阶段优先锁定动力总成的安装边界，将V型10缸动力单元的安装位置控制在前后轴之间的核心区域，确保前后轴荷分配接近理想的42:58区间，为整车操控稳定性提供结构基础。建模过程中对车身覆盖件的分缝逻辑做了完整还原，前舱盖与翼子板的拼接缝隙、车门与侧围的配合公差、后引擎盖的开合边界都按照实车装配关系做了约束，避免出现结构干涉问题。前脸部分的六边形进气格栅做了分层结构处理，上部格栅负责为散热系统提供迎风进风通道，下部两侧的导风口分别对应制动系统冷却与前散热器的气流导向，建模时对风道的内部走向做了简化但保留核心导流结构，能够直观呈现空气进入舱体后的流动路径。

　　大灯模组的安装位做了定位基准设计，灯体与翼子板、前保险杠的配合面预留了标准安装卡扣位，匹配量产车的装配逻辑。车身侧面的侧进气口是中置引擎车型的核心结构特征，建模时将侧进气道的内部通道延伸至引擎舱进气歧管位置，还原了高转速工况下的进气引流结构，同时侧裙位置的空气动力学套件做了贴合底盘的曲面处理，能够在车辆高速行驶时梳理车侧乱流，降低底盘升力。车门部分采用了双门无框结构设计，建模时还原了车窗玻璃的升降行程边界，玻璃与车门密封条的配合面做了连续曲面处理，保证关闭状态下的密封贴合度，外后视镜的安装基座固定在车门板上，镜体的气动造型做了风阻优化，减少高速行驶时的风噪产生。

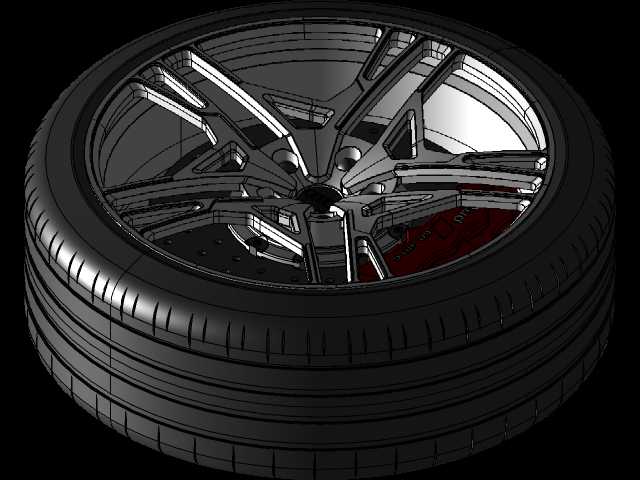

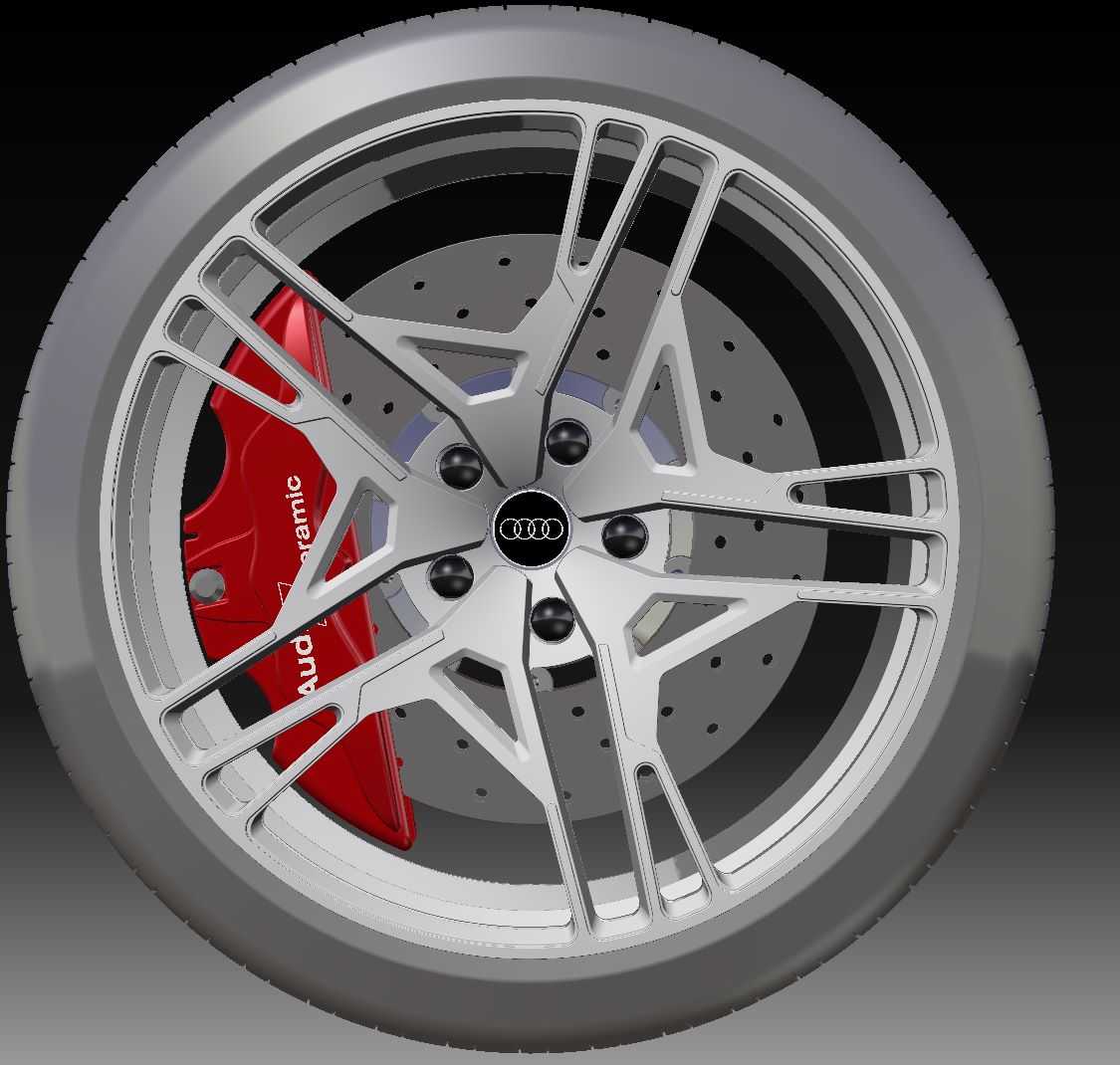

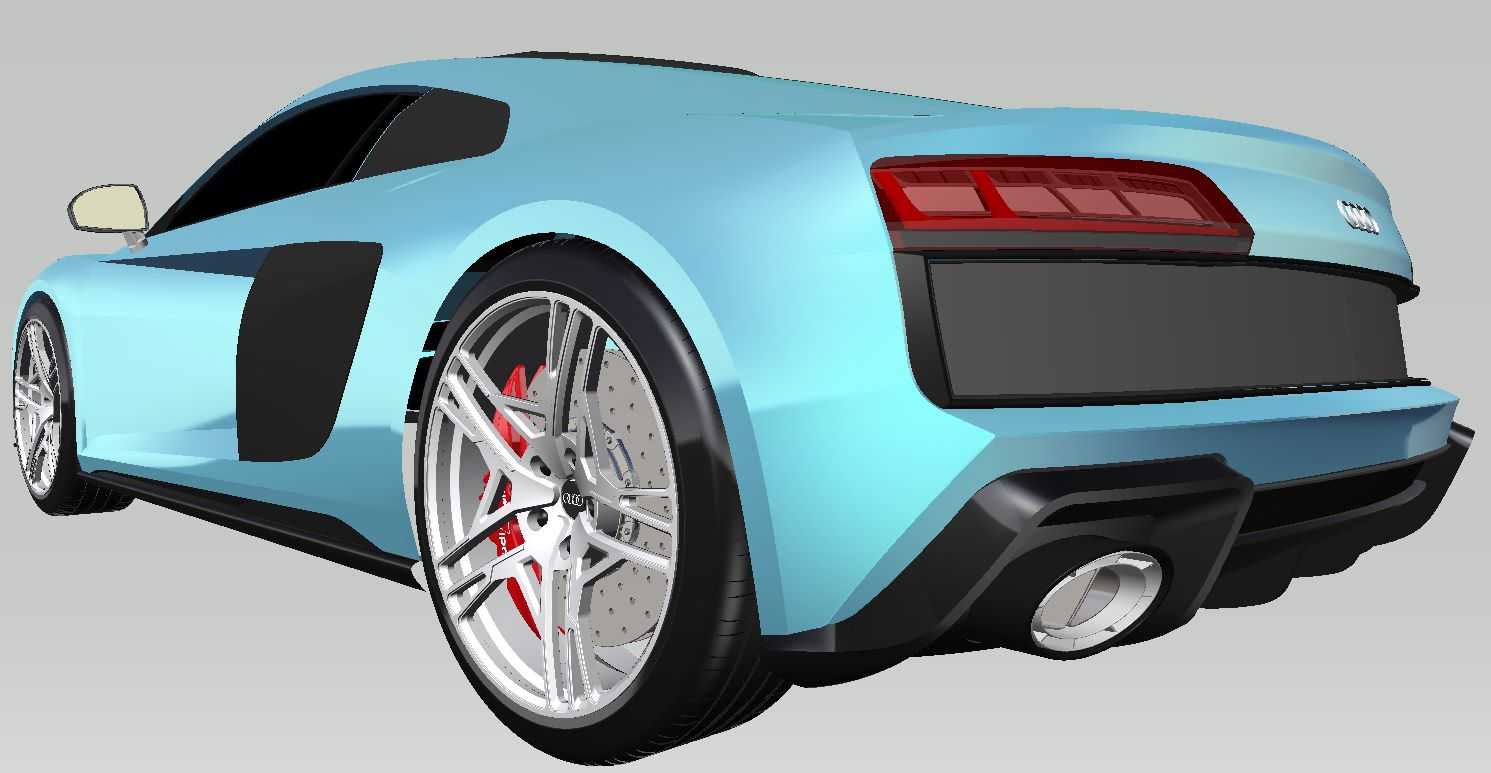

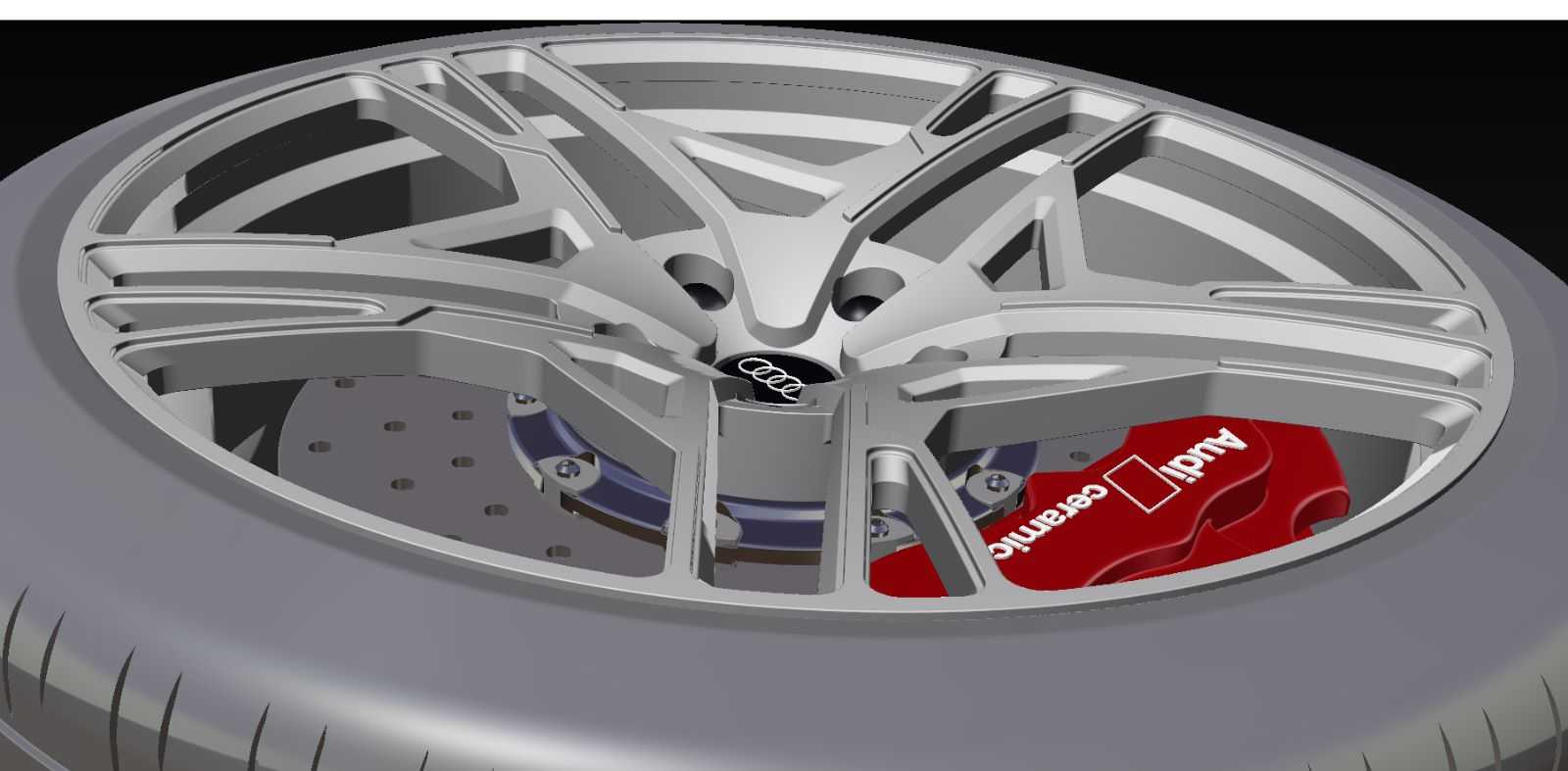

　　车轮部分的建模还原了大尺寸锻造轮毂的辐条结构，刹车卡钳与刹车盘的安装位置与转向节的配合关系做了准确约束，轮胎与轮拱的间隙按照实车满载状态下的行程做了设定，预留了悬架压缩时的安全距离，避免颠簸工况下轮胎与轮拱发生剐蹭。车尾部分的扩散器结构做了分层导流设计，配合后引擎盖的通风口形成完整的车底气流导出通道，能够快速将底盘处的高速气流导出车尾，降低车尾紊流带来的行驶阻力。座舱部分的建模保留了双座布局的空间边界，座椅安装位、中控台的结构轮廓、换挡机构的位置都按照量产车的人机工程学尺寸做了还原，能够直观呈现驾乘人员的乘坐空间范围。

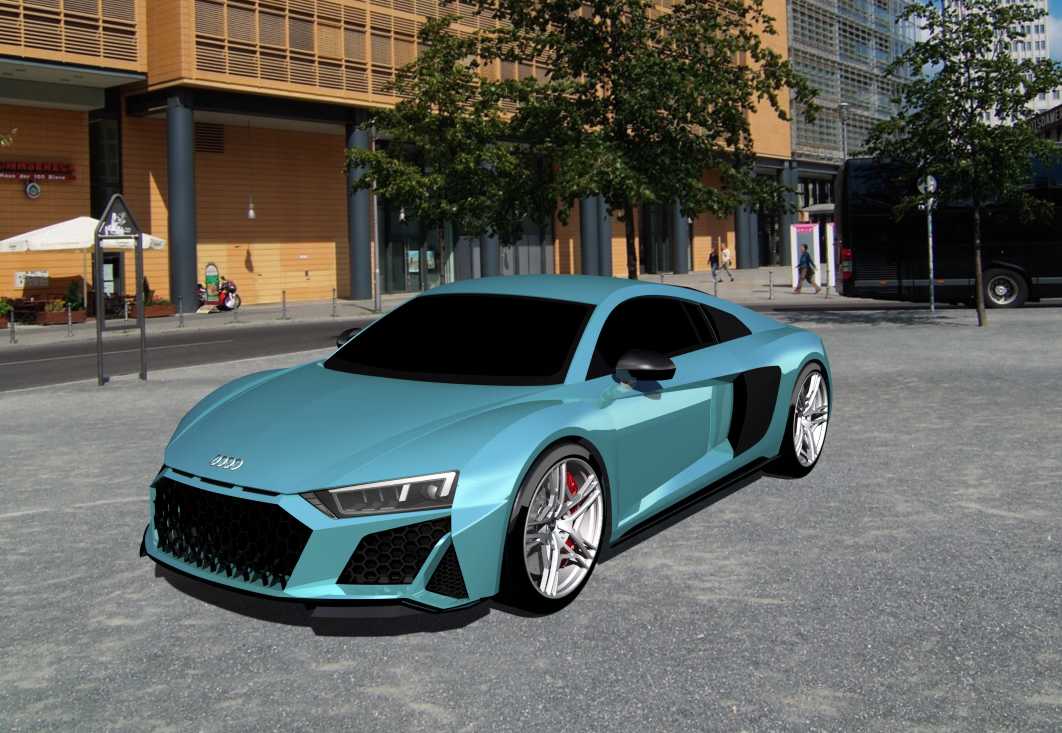

　　底盘部分的建模虽然做了适度简化，但核心的悬架安装点、前后副车架的连接位置、传动系统的布局走向都做了准确呈现，中置引擎匹配的四驱传动结构从变速箱引出的前后传动轴走向清晰，能够直观展示Quattro四驱系统的动力传递路径。在建模的曲面处理上，整车外观采用G2连续的曲面构建，车身腰线从翼子板一直延伸至车尾，曲面过渡顺滑无突兀折角，既还原了实车的光影效果，也为后续的渲染、结构改装、空气动力学仿真提供了可用的基础模型。对于结构设计从业者而言，这款模型可以作为高性能跑车外观结构参考，用于同类型车型的前期概念设计阶段的布局验证，也可以作为汽车建模练习的参考案例，理解中置跑车的结构布局逻辑与外观曲面构建思路，在做改装方案设计时，也可以基于该模型调整宽体、尾翼、包围等改装部件的安装位置，验证改装件与原车结构的配合关系。
