奥迪A7轿跑整车曲面结构数模

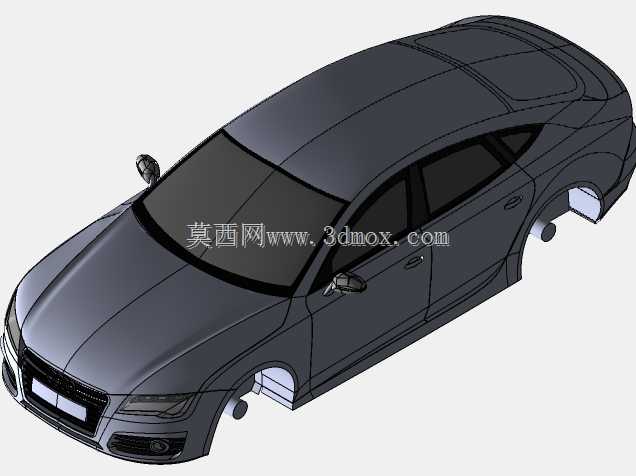

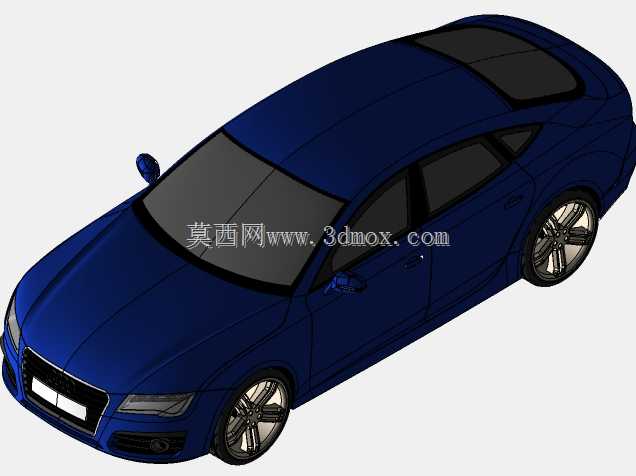

　　该数模围绕四门豪华轿跑的整车外覆盖件展开，重点还原奥迪A7标志性的溜背轮廓、短前悬姿态、宽体肩线以及大尺寸运动轮毂的装配关系。建模过程中没有把车身简单处理成封闭块体，而是按照前保险杠、进气格栅、前灯组、发动机舱盖、前风挡、侧窗、车顶弧线、后备厢过渡面、后翼子板、车门分缝、外后视镜、轮拱和侧裙等区域逐层搭建，使外观件之间的边界关系能够直接用于造型评审、结构干涉检查和后续细化设计。

　　从实际工程使用来看，这类整车曲面数模常用于乘用车前期造型验证、空气动力学分析前处理、展车概念方案校核、教学演示以及交通装备场景布置。设计师在评审时，可以直接观察A柱到C柱的连续曲率变化，判断溜背线条与后排头部空间、后备厢开口、后风挡倾角之间的矛盾点；结构工程师则可以围绕轮眉与轮胎跳动间隙、车门开启轨迹、外后视镜视野包络、前后保险杠接近角与离去角等内容进行初步校核。虽然该模型侧重外观表达，但车身主要比例、玻璃区域、灯具位置和车轮姿态均已具备参考价值，能够作为进一步建立钣金件、内饰件和底盘系统的基础骨架。

　　前脸部分保留了奥迪品牌车型宽大的单框格栅特征，格栅与前保险杠下部进气口形成清晰的分层关系。发动机舱盖表面并非平面，而是沿中线向两侧翼子板缓慢下压，配合锐利灯组形成低趴视觉效果。前保险杠两侧的进气造型与雾灯区域在数模中以独立曲面分区呈现，便于后续拆分灯具、饰条、雷达安装面和牌照安装区域。对于需要做展示动画或渲染的人员来说，这些分面能够减少后期重新切分车身的工作量；对于做结构深化的人员来说，也能据此判断外饰件的大致安装方向和搭接顺序。

　　车侧是该模型最能体现轿跑特征的部分。车顶线条从B柱之后快速向车尾收束，后风挡与短尾厢盖连成一体，形成接近掀背车的侧影。侧窗轮廓采用细长比例，窗框上沿与车顶弧线平行推进，C柱位置以较大斜度连接车尾，使后排侧窗和后风挡之间形成尖锐而连续的视觉焦点。车门曲面强调肩线与腰线的层次，门把手、后视镜和侧裙均按实车比例布置。轮拱外扩量与轮胎宽度相互匹配，大尺寸多辐轮毂保留了轮辐、轮辋和制动盘的基本形态，可用于检查转向极限状态下轮胎与翼子板内衬的空间边界。

　　尾部建模关注的是宽肩姿态与横向视觉稳定性。后翼子板从后轮拱上方隆起，向尾灯区域逐渐收窄，后备厢上沿与后风挡下缘过渡自然。这种造型在工程上并非单纯追求美观，溜背尾门会影响铰链布置、气弹簧支撑点、后围板刚度以及密封条压缩路径。若后续进入详细设计，需要在现有曲面基础上补充尾门内板、铰链加强板、锁扣安装区和后保险杠安装支架，并核对尾门开启时与后保险杠、车顶末端及尾灯边界的间隙。

　　底盘区域在外观模型中以简化形式表达，但轮胎、轮心位置和车身离地姿态已经给出明确参考。进行总布置时，可依据轮距、轴距和车宽比例反推动力舱、乘员舱和行李舱的大致分区；进行底盘匹配时，可围绕轮心建立悬架硬点，进一步检查麦弗逊或多连杆结构与车身纵梁、轮罩内板的干涉情况。对于风阻分析人员，平滑的整车底部、外后视镜壳体和轮拱扰流区域还可以作为外流场计算的初始几何，再根据分析结果调整前唇、底盘护板和尾部扩散面。

　　曲面构建思路强调连续性与可编辑性。车身大面优先采用跨区域样条控制，保证车顶、侧围和发动机舱盖在高光下不出现突兀折痕；特征线则通过边界曲面和局部裁切体现，避免把所有细节都压在同一层曲面上。这样处理的好处是，后期修改车高、窗线、轮拱半径或保险杠厚度时，可以沿主截面调整而不必重建整车。对于从事工业设计、车辆工程和三维建模教学的人员，该数模能够清楚展示复杂消费类交通工具从比例姿态到外饰分件的建模逻辑，也能作为场景配车、展厅布局和产品宣传可视化中的高识别度乘用车辆参考。
