Type-C母座带排针分线转接板结构设计

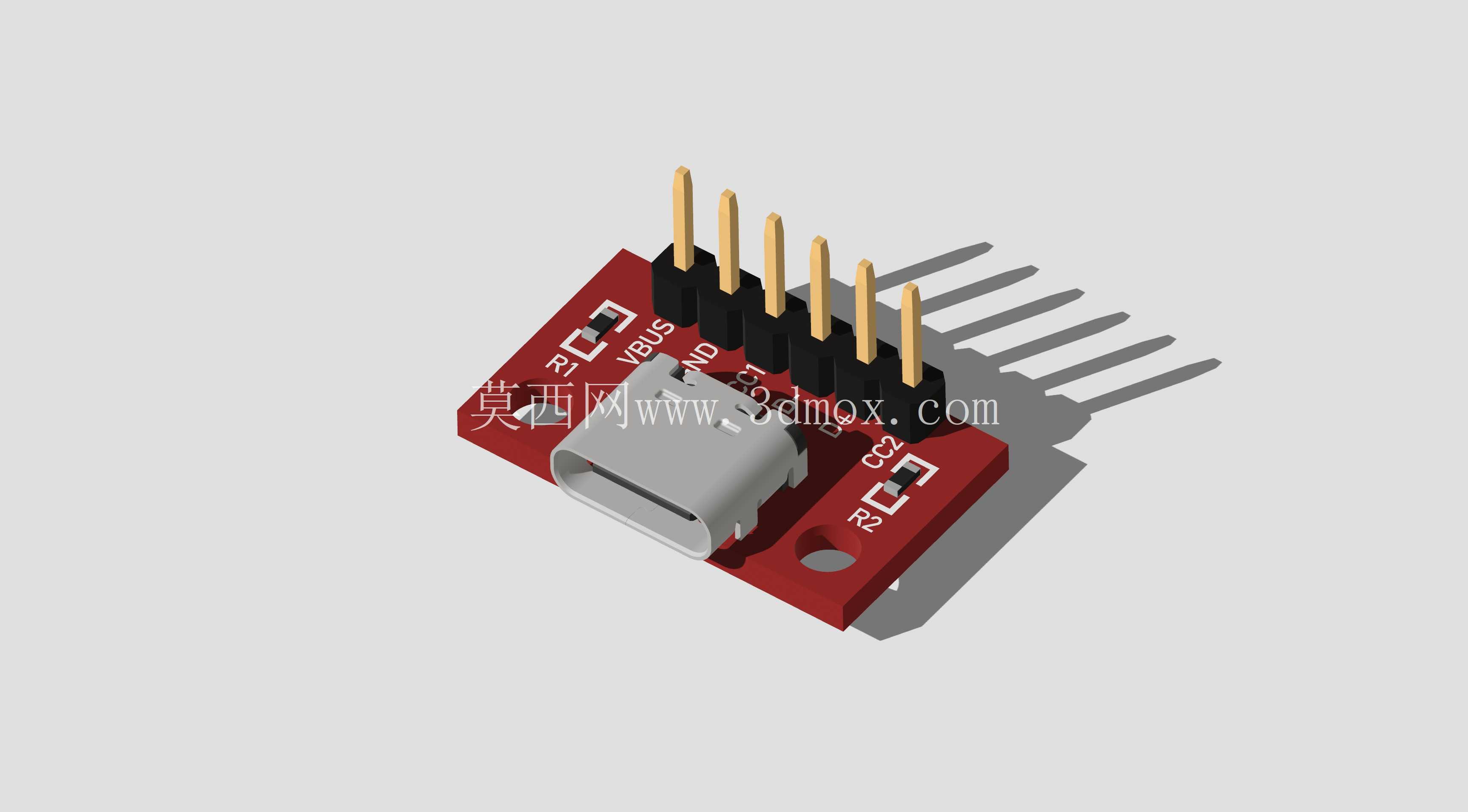

　　在小型电子设备的内部接线、原型验证板搭建、嵌入式开发外设扩展场景里，这类Type-C母头分线板是使用频率极高的基础转接部件，核心作用是把标准Type-C接口的不同定义引脚，通过直插排针引出，方便开发者快速接线、测试供电与信号通路，省去手工焊接Type-C母座细小引脚的麻烦，大幅降低小批量打样、功能验证阶段的接线失误率。从结构设计来看，整个板件采用FR-4环氧玻纤基板作为基材，基板外形做了切角处理，其中一个对角位置预留了标准3mm直径的安装固定孔，可直接配合M3尼龙螺柱或者铜柱固定在亚克力安装支架、设备壳体内部的安装柱上，安装孔的位置避开了板上所有走线与焊盘区域，不会因为固定螺丝的挤压造成线路短路。

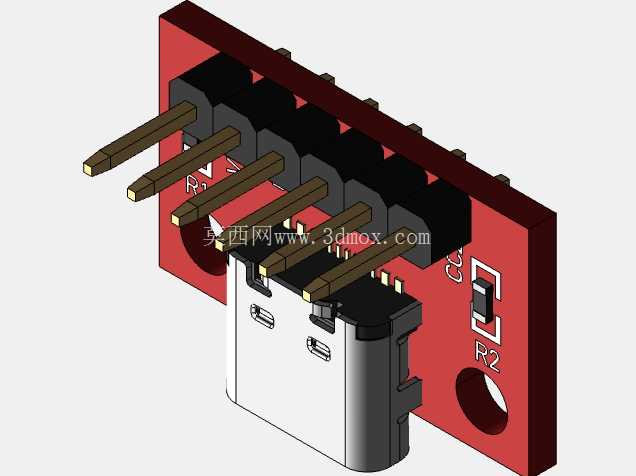

　　板载的Type-C母座采用卧式贴片封装，母座的金属外壳与基板上的接地焊盘充分焊接，既保证了接口插拔时的结构强度，也能起到一定的电磁屏蔽作用，母座的接口端面与基板边缘齐平，安装后不会突出壳体面板太多，也不会出现凹陷导致插头无法完全插入的问题。六根直插排针采用2.54mm标准间距设计，排针的长度适配常规面包板的插孔深度，既可以直接插在面包板上做快速电路验证，也可以配合杜邦线实现与其他功能模块的接线连接，排针的焊盘做了加大处理，手工焊接时不容易出现焊盘脱落的问题，每个排针对应的丝印标识清晰标注了引脚定义，分别对应电源正极、接地、信号传输引脚，接线时不需要额外查阅接口定义手册，能有效减少接线错误。

　　基板上的丝印层除了引脚标识外，还预留了两个0805封装的上拉电阻焊盘位置，可根据实际使用需求焊接配置电阻，实现不同的供电电流识别、设备角色配置功能，不需要额外飞线加装元件。整个板件的外形尺寸控制在长20mm、宽16mm左右，属于极小体积的转接模块，不会占用过多的设备内部安装空间，在便携式小型电子设备、DIY外设扩展、开源硬件项目里都能适配。设计过程中充分考虑了手工焊接的工艺可行性，所有贴片元件的焊盘间距都留足了手工焊接的操作空间，排针位置与Type-C母座的距离足够放下电烙铁头，不会出现焊接时元件互相干涉的问题，基板的边缘做了圆角处理，没有尖锐的毛刺，拿取和安装时不会划伤手部或者其他导线的绝缘层。

　　在实际使用场景中，这类分线板既可以作为独立的转接模块使用，也可以直接集成到小型设备的内部主板上，作为设备的Type-C供电输入、数据传输接口引出端，排针引出的方式也方便后续根据项目需求修改接线定义，不需要重新设计整个接口电路。结构建模时对每个部件的配合公差做了合理预留，Type-C母座与基板焊盘的配合公差控制在0.1mm以内，保证贴片焊接时的定位精度，排针与基板安装孔的配合公差设置为0.05mm，压入排针时不会出现过松导致接触不良、或者过紧导致基板开裂的问题，安装孔的位置公差控制在0.15mm以内，与标准安装螺柱的适配性更好，不会出现孔位对不齐无法安装的情况。
