19英寸机柜用2U重型滑动承载托盘

在数据中心机房、企业弱电间、工业控制机柜集群这类场景里，机柜内部的设备承载与运维便利性一直是结构设计需要平衡的核心点，这款滑动式机架安装件就是针对这类场景开发的标准机柜承载构件。日常运维中，固定安装的托盘一旦需要对后部线缆、设备接口进行操作，往往需要将前部设备整体拆除，不仅耗时，还容易在拆装过程中碰松相邻设备的连接线缆，而滑动式结构的设计，就是为了解决这类运维痛点，托盘可沿机架深度方向平稳抽出，操作人员无需探身进入机柜内部，就能完成设备接线、状态检查、部件更换等操作，大幅降低狭小机柜空间内的作业难度。

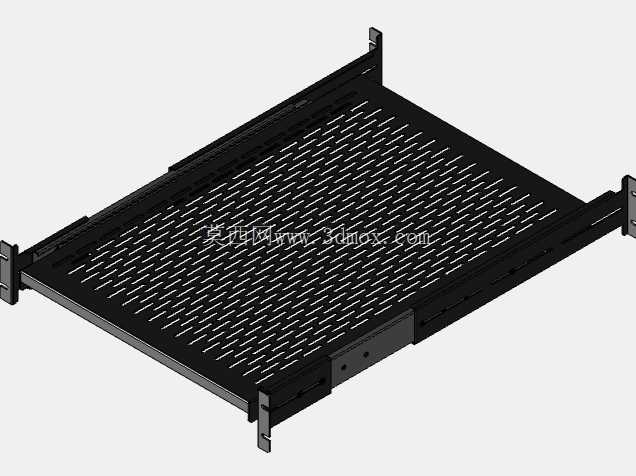

从功能特性来看，这款构件采用重型承载设计，通体为金属板材折弯成型，承载面做了密集的长条格栅开孔，这类开孔并非随意排布：一方面是为了保证机柜内部的冷热风道贯通，避免实心托盘阻断机柜上下的空气流通，导致上层设备进风不足出现过热问题；另一方面格栅结构在降低整体自重的同时，通过板材的翻边强化提升了平面刚度，相比同厚度实心板材，抗弯折变形能力更强，不会因为长期承载重型设备出现中部下挠的问题。托盘两侧的滑动导轨与机架安装耳为一体化折弯结构，安装耳上预留了标准的机柜固定孔位，完全匹配19英寸标准机柜的立柱孔距，不需要额外加装转换配件就能直接固定。

设计过程中首先要明确安装边界：标准19英寸机柜的立柱间距为465mm，2U高度对应的垂直安装空间为88.9mm，这款托盘的安装耳严格遵循该尺寸规范，固定孔位与方孔条的通用孔距完全对齐，安装时不需要对立柱进行任何二次加工。滑动行程的设计经过反复校核，抽出后托盘的重心始终落在导轨支撑范围内，不会因为抽出距离过大出现倾覆风险，同时导轨的滑动阻尼设置适中，既不会因为过松导致托盘自行滑出，也不会因为阻尼过大抽拉费力，托盘前部还设置了限位结构，抽拉到最大行程时会自动卡止，避免操作时用力过猛将整个托盘连带设备拉出机柜造成坠落事故。

从结构细节来看，托盘的所有外露边缘都做了卷边或钝化处理，没有尖锐的毛刺切口，避免安装和运维过程中划伤操作人员的手部或是划破线缆外皮。两侧的导轨配合面做了平整度校准，抽拉过程中不会出现卡滞、晃动的问题，即使托盘上满载设备，抽拉过程也能保持平稳。承载面的格栅宽度经过优化，既保证通风面积，又不会因为开孔过大导致小型设备、连接配件从孔位掉落，同时格栅的排布方向顺着机柜前后通风方向，尽可能降低风阻，减少对机柜散热气流的干扰。

实际选型使用时，这类滑动托盘多用于承载非机架式安装的设备，比如小型交换机、工业控制模块、电源适配器、监控终端等不需要直接固定在机柜方孔条上的设备，只需要将设备固定在托盘承载面上，再将托盘整体推入机柜即可完成安装，相比定制专用安装支架，通用型滑动托盘的适配性更强，能够兼容不同尺寸的零散设备，提升机柜内部空间的利用率。同时重型设计的承载能力能够满足多数机房设备的承重需求，不需要担心长期承载出现结构变形，滑动结构的设计也让后期运维调整更加便捷，不需要反复拆装设备就能完成机柜内部的线路整理和设备维护工作。
