十端口工业级USB3.0集线扩展设备结构

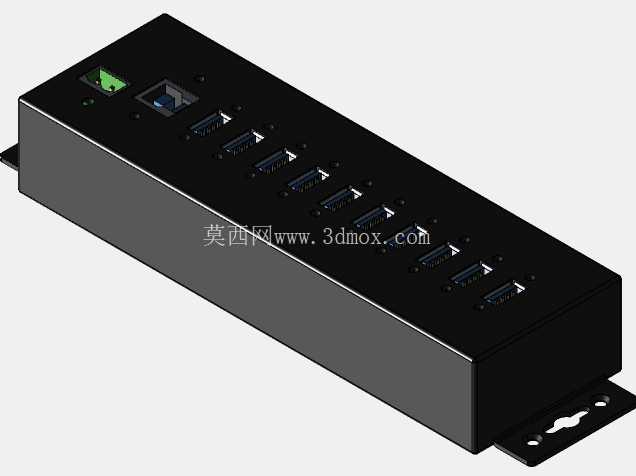

　　在工业现场的设备组网、外设扩展场景里，普通消费级USB集线器往往难以应对复杂的工况：电磁干扰强、安装空间受限、多设备同时接入时供电不足、接口插拔寿命短等问题频发，这款十端口工业USB3.0集线器的结构设计，正是针对这类工业场景痛点做的定向优化。从结构布局来看，设备主体采用长方体金属壳体，表面做哑光黑色硬质氧化处理，既可以提升壳体的耐磨抗腐蚀性能，也能形成连续的电磁屏蔽层，减少工业现场变频器、伺服电机等设备产生的电磁干扰对USB3.0高速信号传输的影响，避免数据丢包、传输中断的问题。

　　壳体两端延伸出带安装孔的固定耳，安装孔做了腰型设计，允许安装时存在一定的位置公差，既可以通过螺丝直接固定在设备机柜的安装梁上，也能配合DIN导轨卡扣实现导轨式安装，适配工业机柜内不同的安装位需求，安装边界可以兼容标准1U机柜的局部安装空间，也可以壁挂固定在设备侧壁，不会占用过多的柜内走线空间。接口布局上，设备将上行USB3.0B型接口、独立供电接口布置在壳体端面的一侧，旁边搭配状态指示灯，运维人员在柜外就可以直观判断设备的供电、通讯状态；十个下行USB3.0A型接口沿壳体长度方向等距排列在顶面，每个接口之间预留了足够的插拔空间，即使是带加固外壳的工业USB接头，也不会出现相邻接口互相干涉、无法同时插入的问题，接口内部做了镀金处理，提升插拔寿命和抗氧化能力，满足工业场景下频繁调试、外设更换的使用需求。

　　内部结构设计上，PCB板沿壳体长度方向布置，每个下行端口都搭配独立的过流保护芯片，当某一个端口接入的外设出现短路、过流时，只会切断对应端口的供电，不会影响其他端口的正常工作，也不会因为单路故障导致上行主机的USB端口烧毁；独立供电模块做了宽电压适配设计，可以兼容工业现场常见的直流供电电压，供电回路做了滤波处理，避免电压波动影响外设的稳定运行。壳体的拼接结构采用卡扣加螺丝的双重固定方式，接缝处做了导电泡棉填充，既保证壳体的结构强度，也能维持电磁屏蔽的连续性，底部预留了散热间隙，长时间满负载运行时，芯片产生的热量可以通过金属壳体直接传导散出，不需要额外加装散热风扇，避免风扇积灰、寿命短带来的维护问题。

　　从实际应用场景来看，这类集线器多用于工业视觉检测系统中，同时连接多台工业相机、光源控制器、条码扫描器等外设，也可以在设备调试工位扩展出足够的USB接口，连接调试器、U盘、鼠标键盘等工具，还可以在工控机外设扩展不足时，作为稳定的接口扩展单元使用，相比消费级集线器，其结构强度、抗干扰能力、供电稳定性都更适配工业现场的严苛环境，建模时还原了壳体的安装尺寸、接口位置公差、固定耳的安装孔位参数，可以直接用于机柜布局设计、安装支架的配套设计，也可以作为外设选型时的结构参考，核对设备安装空间、接口排布是否符合现场的布线需求。
