8U规格10英寸迷你设备安装机架结构

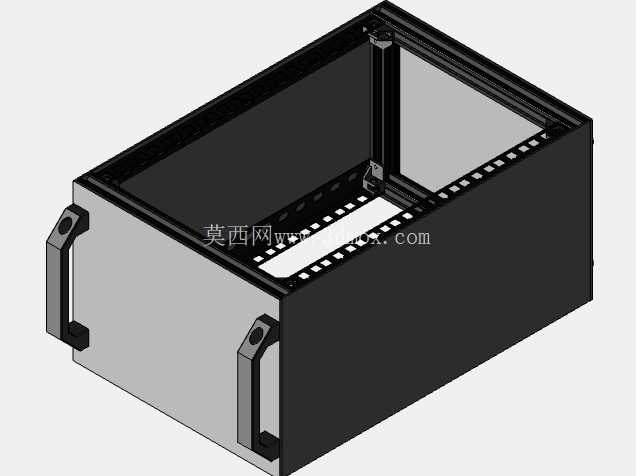

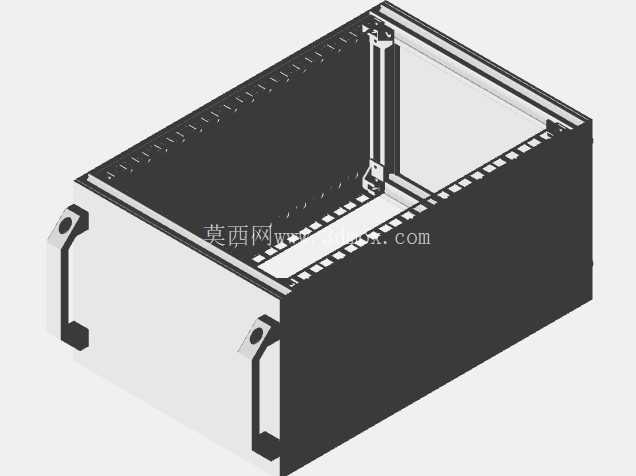

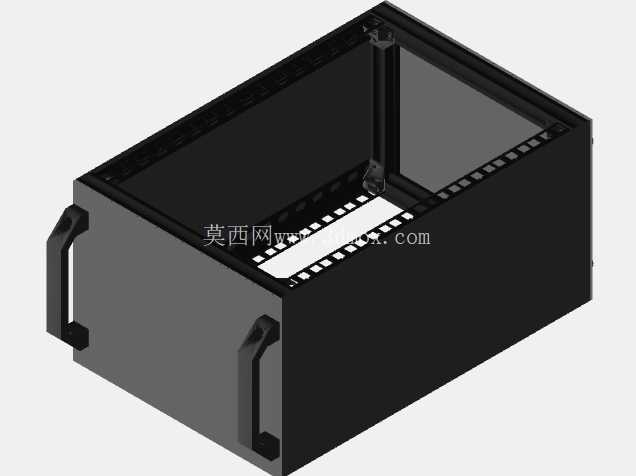

　　在小型网络部署、桌面级实验环境搭建、嵌入式设备集群测试这类场景里，标准19英寸全尺寸机架往往存在占地过大、空间利用率低的问题，这类场景下设备总装机容量通常不超过10U，且多放置在桌面、工作台下方或者狭小的设备隔间内，10英寸规格的迷你机架刚好能填补这一应用空白。这款8U容量的10英寸迷你机架，核心框架采用2020系列工业铝型材搭建，这类铝型材是桌面级设备、小型工装框架的常用基材，截面尺寸20mm×20mm，配套的标准T型槽可以直接兼容市面上通用的T型螺栓、滑块螺母，不需要额外做攻丝或者焊接加工，框架组装时可以根据实际安装需求灵活调整型材的裁切长度，后期如果需要扩展机架深度、增加安装位，只需要更换对应长度的型材段即可，维护改造成本极低。

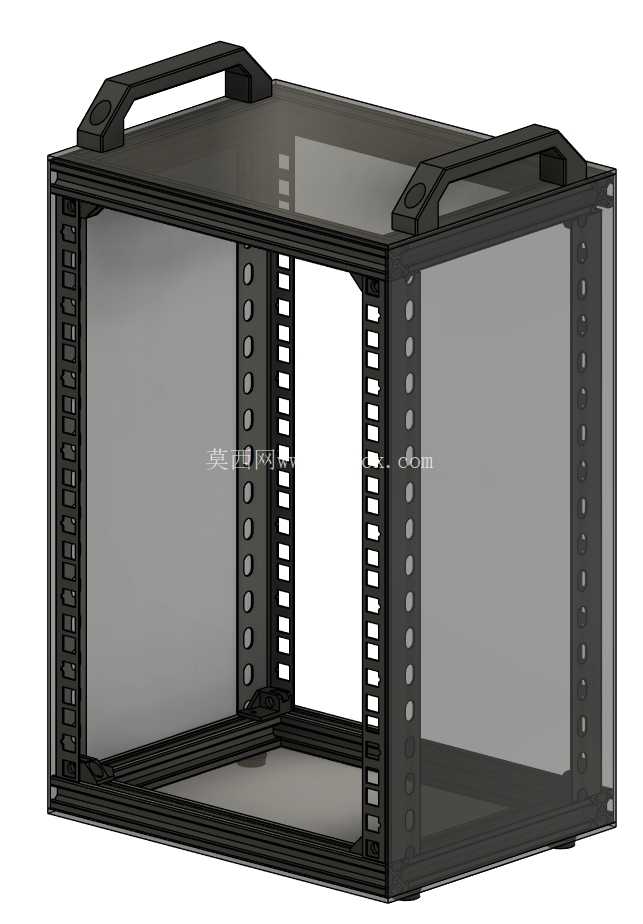

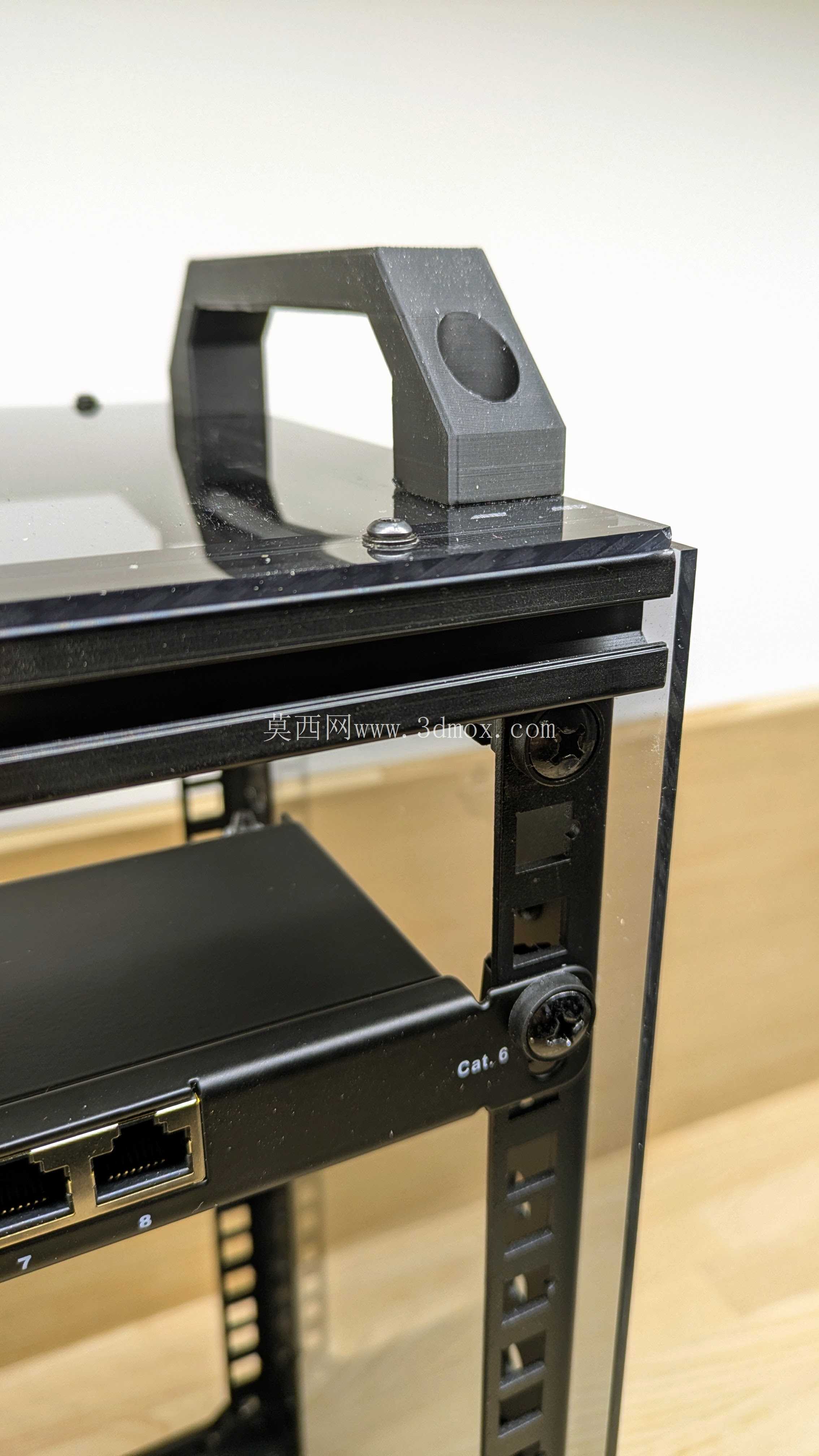

　　机架两侧的安装导轨采用通用的标准机柜导轨规格，和市面上常见的小型网络交换机、工业通讯模块、迷你服务器主机的安装孔位完全匹配，不需要额外定制转接支架，设备安装时只需要将设备两侧的固定耳对齐导轨上的对应U位孔，用M4或者M5的机柜螺丝锁紧即可，单U位的安装孔间距严格遵循通用机柜的孔位标准，不会出现设备装不上、孔位错位的问题。机架的顶部设计有一体化的提手结构，提手采用3D打印制作，和铝型材框架通过内嵌的螺母直接固定，承重能力可以满足整机架满配设备的搬运需求，不需要额外加装搬运配件，在需要临时移动测试环境、调整设备摆放位置时，单人就可以完成机架的转移，不需要拆解内部安装的设备。

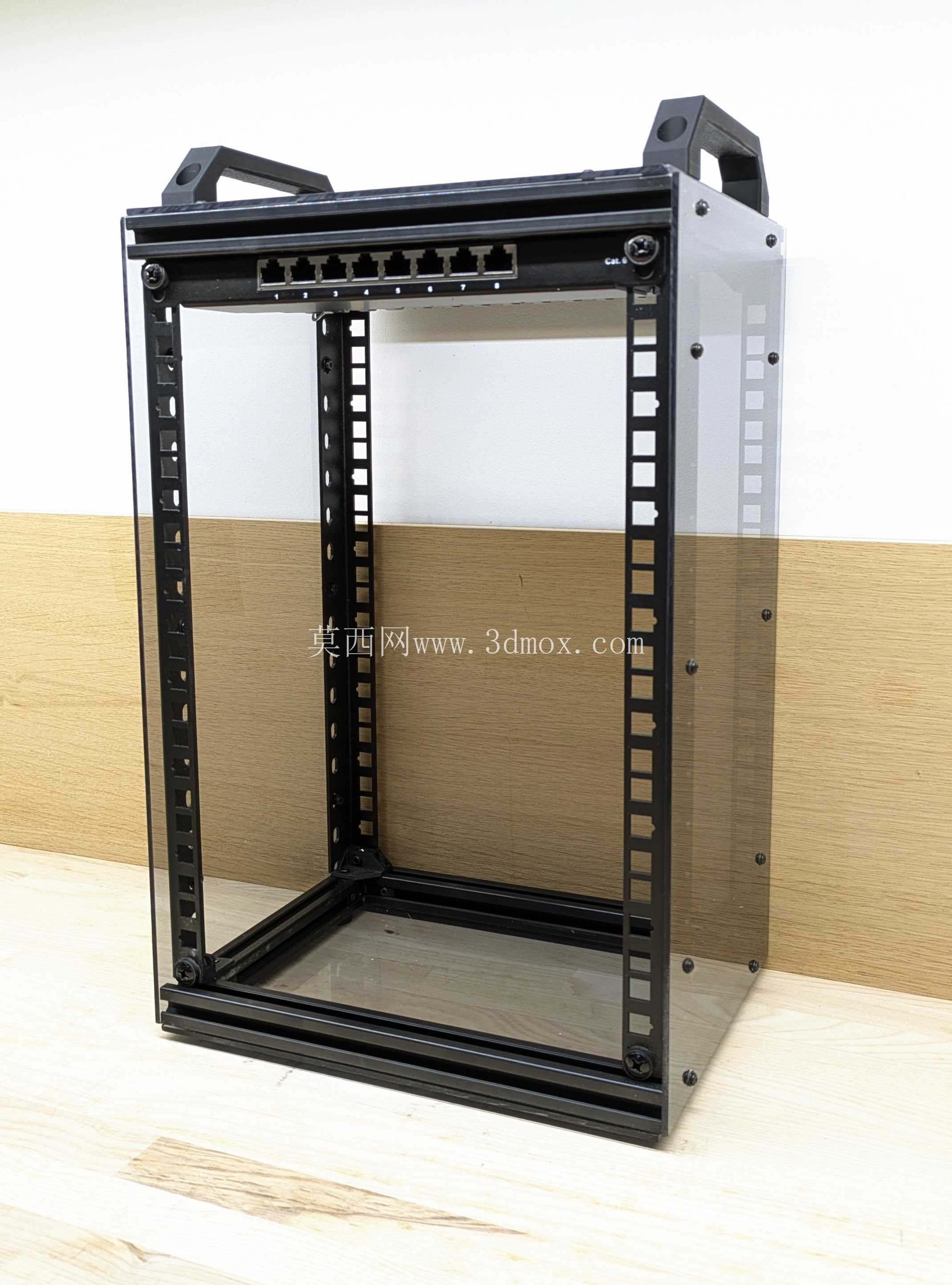

　　机架的侧板和顶板采用透明亚克力板材制作，一方面亚克力板材的重量远低于金属板材，能有效降低整架的自重，另一方面透明材质可以直接观察到内部设备的运行状态、指示灯闪烁情况，不需要频繁拆卸侧板就能排查设备运行故障，亚克力板和铝型材框架之间通过角码和螺丝固定，拆卸时只需要拧下固定螺丝就能快速取下侧板，方便内部设备的接线、调试和硬件更换。从安装边界来看，这款机架的宽度严格遵循10英寸迷你机柜的标准宽度，深度可以根据实际安装的设备长度调整铝型材的裁切尺寸，默认深度可以容纳绝大多数深度在250mm以内的迷你型通讯设备、服务器主机，整体高度为8U，换算成公制尺寸约为355mm，加上顶部提手的总高度不超过400mm，放置在常规高度的工作台上不会遮挡视线，放在工作台下方的隔间里也不会和桌面底部的支撑结构产生干涉。

　　设计过程中优先考虑了小型部署场景的实际痛点，摒弃了全尺寸机架多余的冗余结构，没有设置不必要的前后门、走线槽冗余位，而是把结构重心放在安装兼容性、结构强度和搬运便利性上，框架的铝型材连接处都采用内置角码连接，连接强度可以承受满配设备的总重量，不会出现框架变形、导轨偏移的问题，导轨和铝型材框架之间通过螺丝直接固定，导轨的安装垂直度可以在组装时通过垫片微调，保证设备安装时不会出现卡滞、安装不到位的情况。对于家庭实验室、小型工作室、临时测试点位这类场景来说，这类迷你机架不需要专门的机柜安装空间，不需要复杂的接地、布线配套，只需要放置在平稳的台面上就可以完成设备的固定安装，既可以避免零散放置的设备出现线缆拉扯、意外磕碰的问题，也能让设备排布更加规整，提升空间利用率，同时透明侧板的设计也能满足设备展示、教学演示的需求，在教学场景下可以直接让观察者看到内部设备的安装结构和接线状态，不需要额外拆解机架。
