商用触控全自动意式咖啡机结构设计

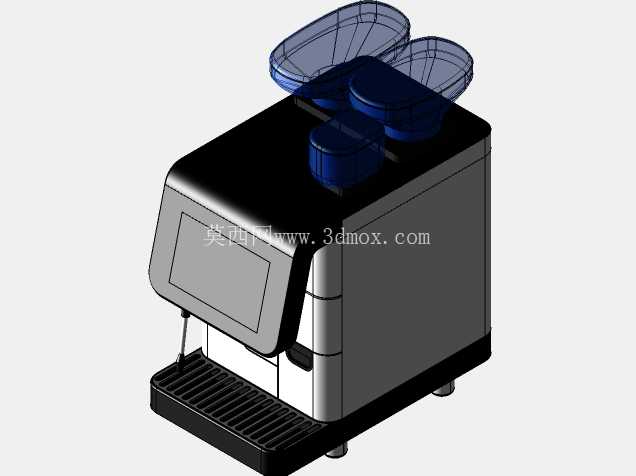

这款商用咖啡机的三维结构设计，首先要匹配连锁咖啡门店、精品咖啡馆、便利店现制饮品区这类高频使用场景的实际需求，日常单店日均出杯量在百杯以上的工况下，设备的结构稳定性、操作便捷性是设计阶段优先考量的核心。设备主体采用立式紧凑布局，整体安装边界控制在宽度420mm、深度580mm、高度760mm的范围内，适配多数商用吧台的标准台面深度，不需要额外改造吧台结构，底部预留10mm高度的可调脚垫，可适配吧台表面微小的不平整，避免长期放置出现积液渗漏到机身内部的问题。

功能模块的排布上，顶部设置两个独立的密封豆仓与一个辅料仓，单豆仓容量1.2kg，可同时存放两种不同烘焙度的咖啡豆，满足门店同时出品美式、意式、奶咖等不同品类的需求，豆仓出料口直接对接下方的锥刀磨盘组件，磨粉粗细的调节结构设置在机身正面触控屏下方的隐藏式舱门内，日常校准磨度不需要拆解机身外壳，运维人员可直接打开舱门完成调节，减少设备停机维护的时间。磨粉组件下方直接衔接粉碗压粉结构，集成了自动定量接粉、恒定压力压粉的功能，压粉压力稳定在18bar，避免人工压粉力度不均导致的萃取流速差异，保证每杯咖啡的出品一致性。

正面的触控操作屏采用10英寸电容触控面板，倾斜角度设置为15度，符合操作人员站立操作时的视线角度，不需要低头弯腰即可完成饮品选择、参数调整、出杯量设置等操作，屏幕下方设置三个实体快捷按键，对应美式、意式、热奶三个高频出品选项，高峰期操作时不需要反复触控屏幕，可直接按实体键快速出杯，提升点单高峰期的出品效率。萃取单元采用独立的双锅炉结构，咖啡锅炉与蒸汽锅炉分离设置，咖啡萃取水温稳定控制在90-96℃区间，蒸汽锅炉可持续提供干燥蒸汽，打奶泡时不会出现大量喷水的问题，蒸汽杆采用360度可旋转结构，适配不同容量的奶缸，蒸汽杆表面做防烫包覆处理，避免操作人员误触烫伤。

机身中部的出杯区域高度预留180mm的空间，可容纳高度160mm以内的外带杯，不需要额外调整接水盘高度，接水盘采用抽拉式结构，内置液位浮球传感器，当废水液位达到阈值时，触控屏会弹出提示，提醒运维人员倾倒废水，接水盘上方设置不锈钢沥水格栅，格栅间隙控制在5mm，可承接萃取时滴落的咖啡液，同时避免小配件掉落进废水盒。机身侧面设置可拆卸的维护侧板，拆开后可直接接触到水路、电路的核心组件，锅炉、水泵、管路的排布预留了足够的操作空间，更换易损件时不需要完全拆解机身，降低后期运维的难度。

机身外壳采用磨砂不锈钢与黑色食品级PC材质拼接，不锈钢部分做防指纹处理，日常清洁时只需要用湿抹布擦拭即可去除表面污渍，PC材质的触控面板周边做了防水胶圈密封，可承受日常操作时的咖啡液泼溅，避免液体渗入机身内部损坏电路。设备背部设置进水口与排水口，可直接对接门店的净水系统与排水管路，也可切换为内置水箱模式，适配没有预留上下水的临时活动场景，比如展会、快闪店的咖啡服务需求，水箱容量为4L，满水状态下可连续出品30杯左右的意式咖啡。

在结构强度设计上，机身内部的承重框架采用1.5mm厚的冷轧钢板折弯焊接成型，磨豆组件、锅炉这类重量较大的部件直接固定在内部框架上，而不是固定在外壳上，避免长期运行时的震动导致外壳变形、管路松动，所有与水、咖啡液接触的部件都采用食品级304不锈钢或者食品级硅胶材质，符合餐饮设备的食品安全要求，管路连接部分采用快插接头，组装和后期更换管路时不需要复杂的工具，提升装配和维修的效率。设备底部的四个脚垫除了调平功能外，还做了防滑橡胶处理，避免操作人员用力按压蒸汽杆或者操作屏幕时设备出现移位，保证操作过程中的稳定性。
