户外壁挂式抛物面信号接收天线结构

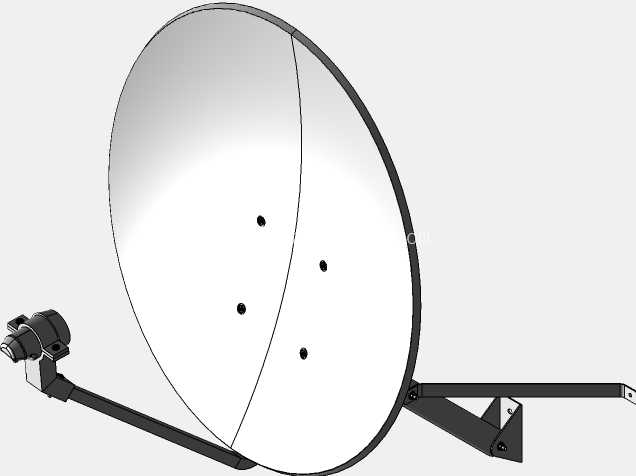

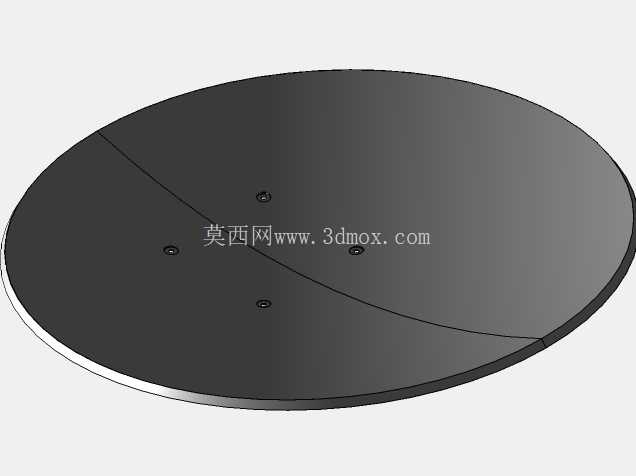

　　在民用及工业无线信号传输场景中，抛物面碟形天线是点对点信号收发的核心硬件，常见于偏远区域卫星信号接收、厂区无线专网搭建、户外微波链路传输等场景，其结构设计直接决定信号增益、抗风能力与安装适配性。从结构组成来看，该天线核心为旋转抛物面形态的金属反射面，反射面采用薄型金属板材冲压成型，曲面精度控制在信号波长的1/8范围内，避免反射信号出现相位偏差导致增益下降；反射面背部设置有辐射状加强筋结构，在不显著增加整体重量的前提下，提升反射面的结构刚度，避免户外大风环境下反射面出现形变，影响信号聚焦效果。

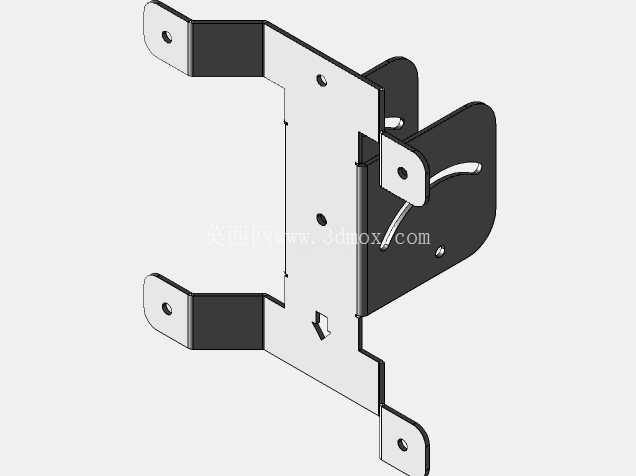

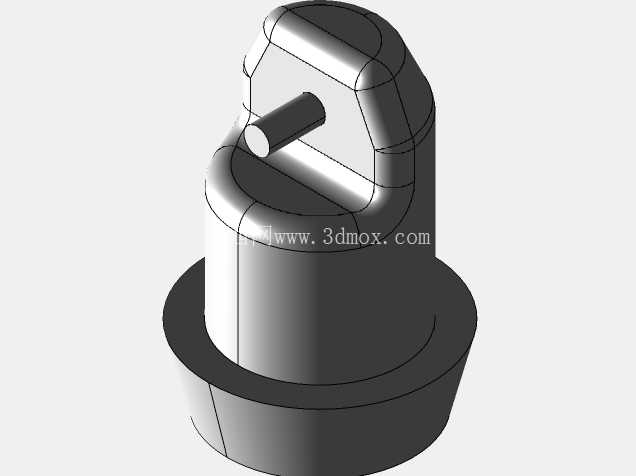

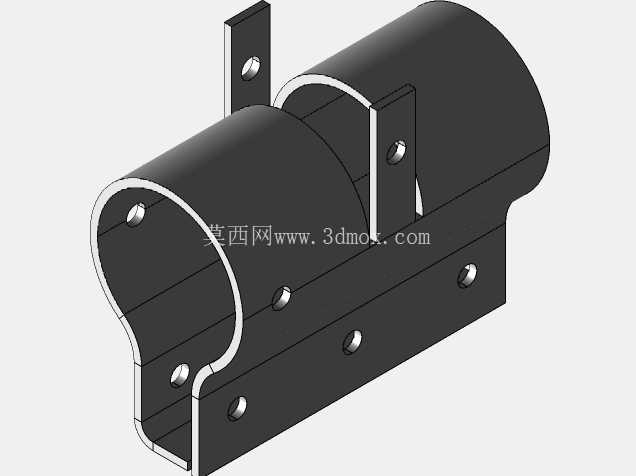

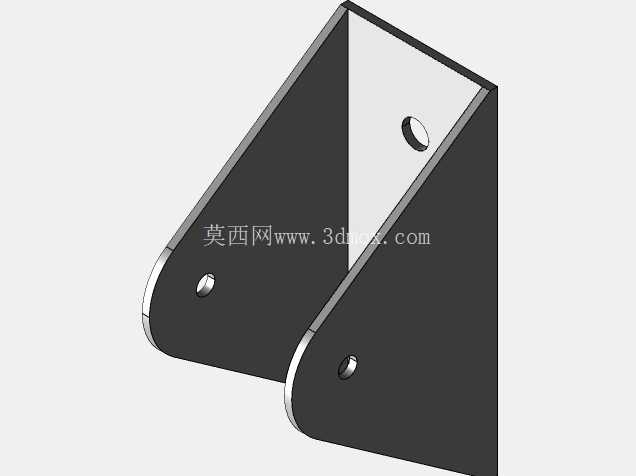

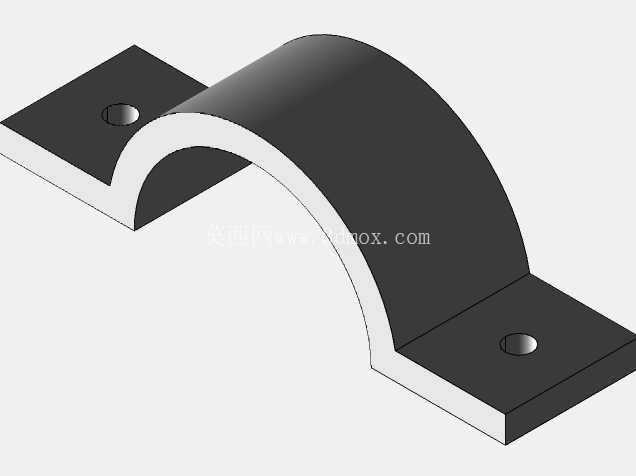

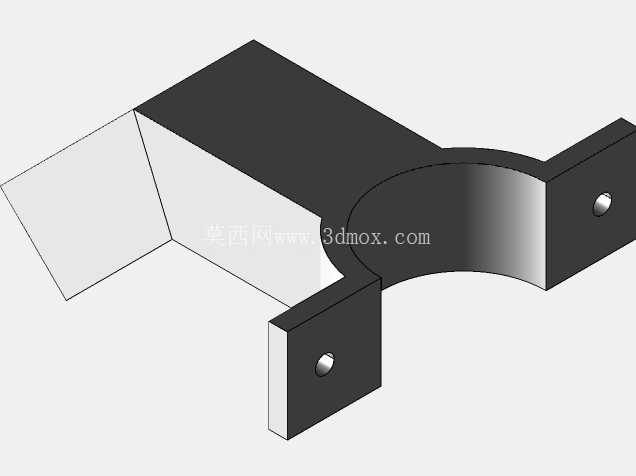

　　反射面中心区域预留的三个安装孔位，用于固定馈源支撑臂的连接座，支撑臂采用矩形截面薄壁型钢弯折成型，一端通过螺栓与反射面背部的安装座刚性连接，另一端延伸至抛物面的焦点位置，用于安装馈源组件，确保馈源相位中心与抛物面焦点完全重合，最大化信号接收效率。天线的安装支架采用分体式铰接结构，包含墙面固定底座、俯仰调节支臂与方位旋转座三个部分，墙面固定底座设置有四个长圆形安装孔，可适配不同间距的膨胀螺栓安装需求，允许安装时存在一定的孔位偏差；俯仰调节支臂通过锁紧螺栓与反射面背部的连接耳铰接，松开锁紧螺栓即可在0到90度范围内调整天线的俯仰角度，匹配不同轨道位置的信号源仰角需求；方位旋转座与墙面底座之间采用轴套配合结构，可实现水平方向360度旋转调整，调整到位后通过侧边的顶紧螺栓锁止，避免大风天气下天线方位偏移。

　　从安装边界来看，该类天线反射面直径属于中小规格，整体安装完成后，反射面最外沿距离安装墙面的最大伸出距离不超过支撑臂长度，安装时需确保反射面前方无金属遮挡物，遮挡物距天线的水平距离需大于反射面直径的3倍，避免信号遮挡或多路径反射干扰。在结构设计逻辑上，该天线优先考虑户外长期使用的耐候性，所有金属结构件均采用镀锌后喷塑处理，螺栓等紧固件采用不锈钢材质，避免沿海或高湿多雨环境下出现锈蚀，导致结构强度下降或调节机构卡滞；反射面与支撑臂的连接位置设置有橡胶减震垫，可缓冲户外阵风带来的振动，避免长期振动导致馈源位置偏移。

　　实际工程应用中，该类天线的信号增益与反射面直径直接相关，中小口径的设计兼顾了信号增益与安装便利性，既可以用于家庭卫星电视信号接收，也可用于工业场景下5-10公里距离的点对点无线数据传输，搭配不同频段的馈源组件即可适配不同的信号传输需求。设计建模过程中，抛物面曲面的生成需严格遵循抛物线方程旋转成型，确保曲面上任意一点到焦点的距离与到准面的距离差值一致，避免曲面加工后出现信号散焦；支撑臂的长度需根据抛物面的焦距精确计算，确保馈源安装后相位中心与焦点重合，同时需校核支撑臂的结构刚度，在最大设计风速下支撑臂的形变量需控制在1mm以内，避免馈源偏移导致信号增益下降超过1dB。安装支架的铰接位置需设置防滑齿结构，锁紧螺栓拧紧后可提供足够的锁紧力矩，避免长期户外使用后因振动出现角度偏移，同时调节机构的阻尼需设置在合理范围，单人即可完成角度调整与锁止操作，无需额外辅助工具。反射面背部的加强筋布局需经过受力仿真优化，在12级阵风载荷下，反射面的最大形变量不超过曲面精度允许的阈值，避免强风环境下反射面出现永久性形变。
