预制混凝土生产搅拌输送成套设备

这套预制混凝土生产成套设备，主要面向预制构件生产厂区的固定工位部署，适配市政步道砖、路缘砌块、小型预制混凝土构件的批量生产场景，整套产线沿厂区硬化地面做线性排布，无需额外搭建高架平台，所有支撑结构均采用标准型钢焊接支腿，可直接通过膨胀螺栓固定在C30以上标号的混凝土地面上，安装时需保证各段输送机架体的水平度偏差不超过千分之二，避免皮带运行时出现跑偏撒料的问题。

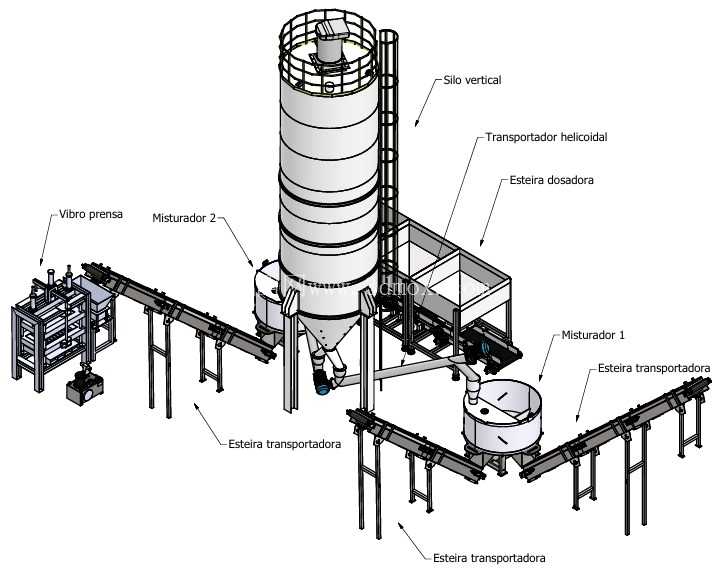

整套产线的核心储料单元为立式粉料仓，仓体采用多段筒节法兰拼接结构，顶部设置有除尘装置与料位检测接口，侧面外置爬梯与顶部检修护栏，仓底采用锥斗收口设计，锥角设置为60度，可保证水泥、粉煤灰等粉状物料依靠自重顺畅下落，不会出现仓壁挂料、起拱堵料的问题，仓底出口直接对接螺旋输送机构，螺旋叶片采用连续等距设计，输送槽体为全封闭结构，可避免粉料输送过程中产生扬尘溢出，螺旋输送机的出料端直接接入配料称量单元，可按照预设配比将粉料定量送入一级搅拌罐内。

配料单元设置在螺旋输送机侧方，采用框架式承托结构，上部为敞口式骨料储料格，可分别存放不同粒径的碎石、砂子等骨料，底部配备计量给料的带式给料机，可按照配比要求将对应重量的骨料输送至下方的接料皮带，再通过斜置的皮带输送机送入一级搅拌罐。一级搅拌罐为立式圆桶结构，罐内设置有十字布置的搅拌桨叶，可将送入的粉料、骨料与加注的水、外加剂进行初步预混，搅拌完成的混合料通过罐底的卸料门卸出，落至下方的水平皮带输送机上，再转运至二级搅拌单元做进一步均化。

二级搅拌单元紧邻一级搅拌罐布置，搅拌结构同样采用立式桨叶设计，搅拌转速相较一级搅拌更高，可将预混后的混合料充分搅拌至均匀状态，避免出现局部结块、配比不均的问题，搅拌完成的成品混凝土料通过罐侧的卸料口输出，直接送入下方的皮带输送线，沿输送线送至末端的振动压机工位。振动压机为产线末端的成型单元，配备有振动台与压合机构，可将送入的混凝土料压制成指定形状的预制砌块，成型后的砌块可直接通过辊道转运至养护区域。

整套设备的各段皮带输送机均采用槽型托辊组承托输送皮带，两侧设置有挡边结构，可避免输送过程中物料撒落，皮带驱动端配备有张紧机构，可根据皮带使用过程中的拉伸量调整张紧度，保证传动效率。所有搅拌单元的轴端均设置有密封结构，可避免泥浆泄漏污染轴承部件，设备的所有检修位置均预留有足够的操作空间，日常维护时可直接在地面完成易损件的更换，无需攀爬至高处作业。在做三维建模时，所有部件的安装接口均按照实际装配公差做了匹配，仓体与支架的连接孔位、输送机与搅拌罐的对接位置都做了对位处理，可直接导出工程图用于生产下料，也可用于产线布局模拟，提前校验各设备之间的干涉问题，避免现场安装时出现尺寸 mismatch 的情况。整套产线的物料流向为单向线性流转，不存在物料折返路径，可最大程度减少输送环节的物料残留与转运能耗，适配中小型预制构件厂的日常生产需求，单班产能可匹配年产500万块标准步道砖的生产规模。
