1200升立式常压搅拌罐体结构设计

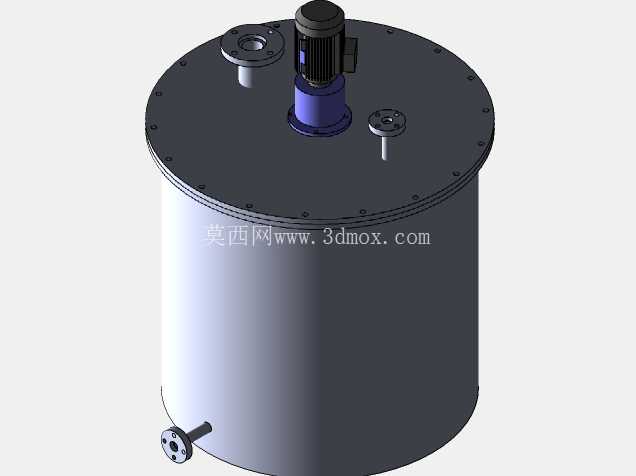

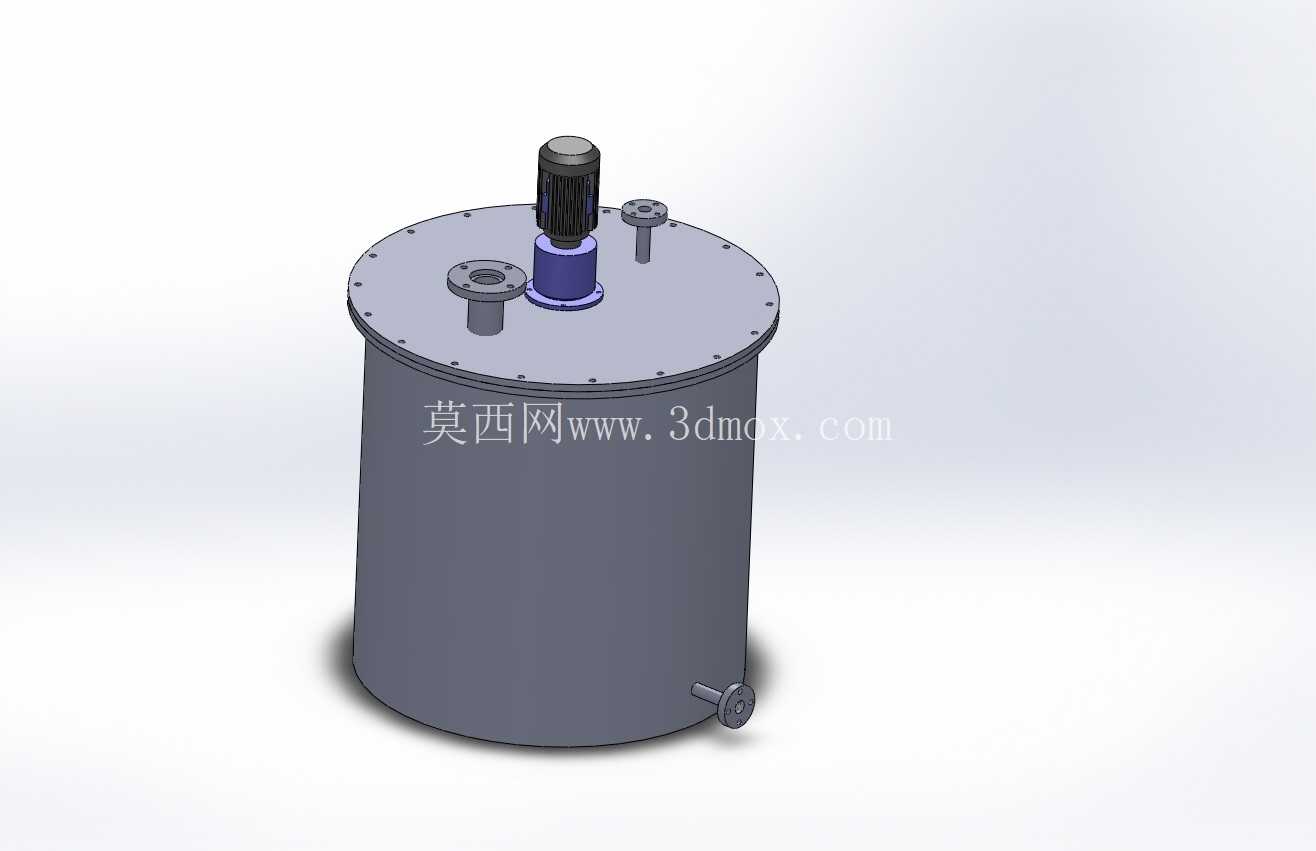

在精细化工、食品配料、水性涂料生产的中小批量配料工序里，这类1200升容量的立式搅拌罐是车间里出镜率极高的通用混合设备，不同于高压反应类罐体的厚壁承压设计，这款常压搅拌罐的设计逻辑完全围绕常温敞口式配料、低速混合的工况展开，整体采用直筒立式结构，底部做微倾斜排料设计，能最大限度减少罐内残料滞留，换产清罐时不用额外进入罐体作业，配合底部侧装的排料阀，排料流速可通过阀瓣开度灵活调节，适配不同粘度物料的出料需求。

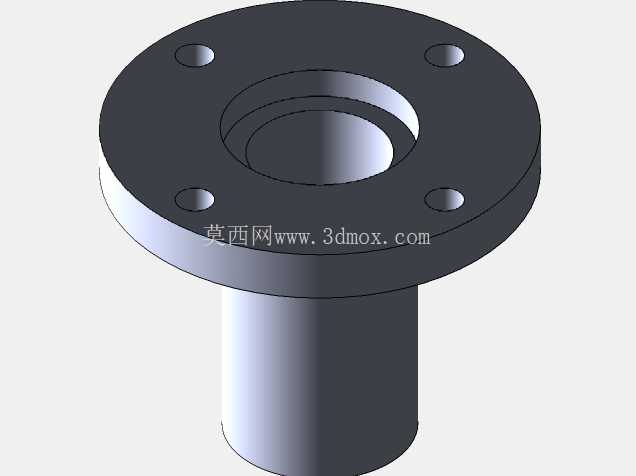

从结构设计的细节来看，罐顶采用平盖法兰连接结构，法兰沿圈均匀布置螺栓孔，密封垫选用耐温耐腐的丁腈橡胶材质，既保证日常搅拌时的密封防溅，也能在需要检修内部搅拌桨、清理罐壁结料时快速拆卸顶盖，不需要动用大型吊装设备，普通车间维修人员借助常规工具就能完成开盖作业。罐顶一共预留了三个工艺接口，居中位置是搅拌轴的安装基座，直接对接上方的减速驱动单元，驱动单元采用立式同轴安装结构，电机输出端通过联轴器直接连接搅拌轴，省去了皮带传动的张紧维护环节，传动效率更高，也避免了传动部件外露带来的安全隐患；另外两个接口分别作为进料口和观察/助剂添加口，进料口配套标准法兰快接结构，能直接对接车间的上料管道或者吨桶放料管路，助剂添加口带小型盖板，搅拌过程中可以随时小批量添加调节剂、色浆之类的辅料，不用停机开盖，减少工序等待时间。

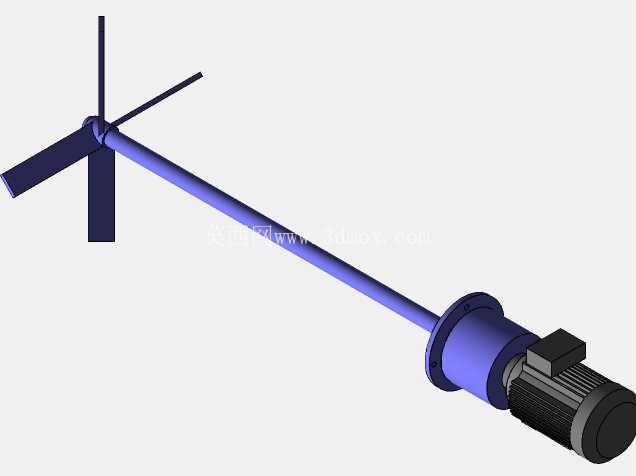

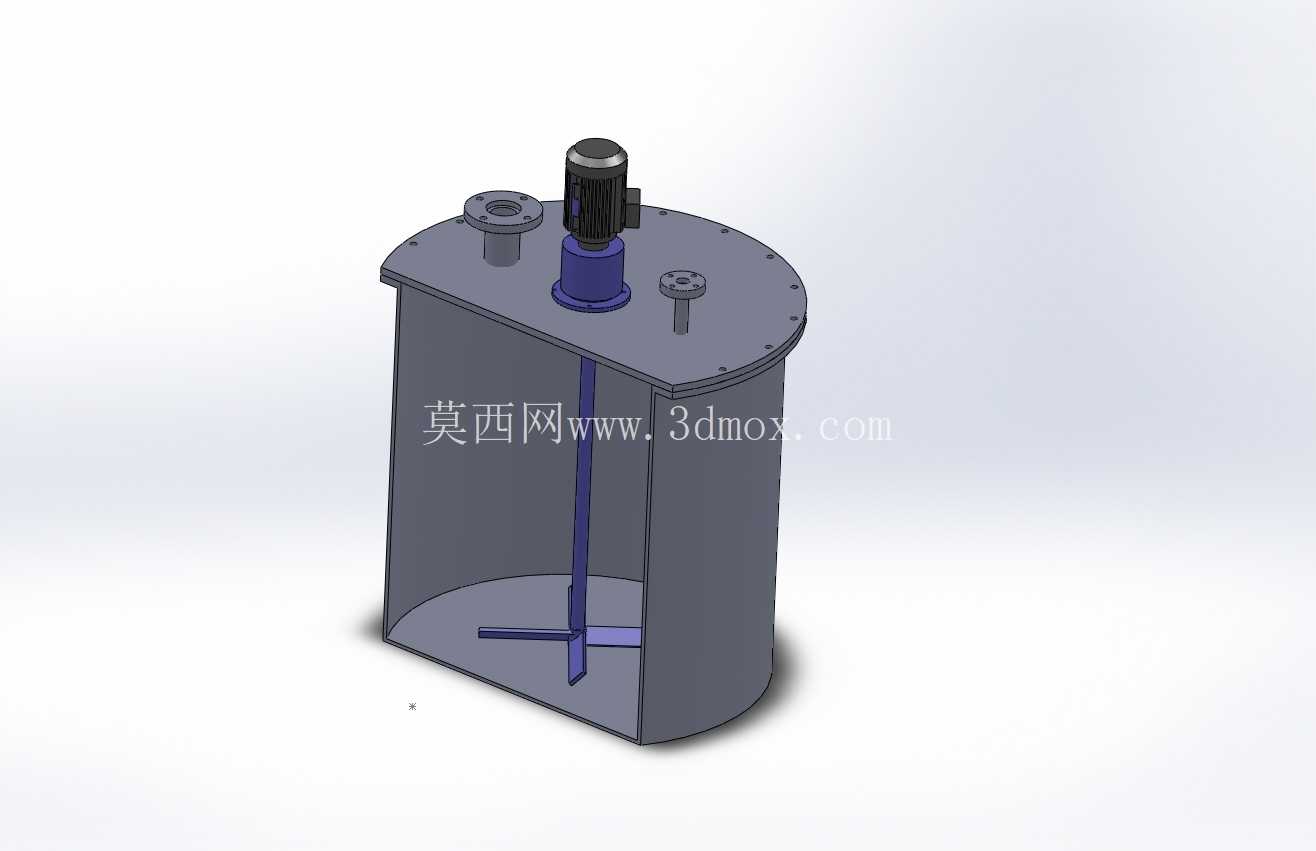

搅拌桨的设计适配中低粘度物料的混合需求，采用双层桨叶结构，上层桨叶做斜向推流设计，能把罐顶附近的浮料向下压送，避免粉料在液面结团，下层桨叶贴近罐底弧面，转动时能把沉积在罐底的重质物料向上翻涌，配合罐壁的挡流结构（建模时已预留挡流板安装位），可以在罐内形成上下循环的流场，不会出现搅拌死角，常规工况下搅拌转速控制在60-120转每分钟，既能保证物料混合均匀度，也不会因为转速过高导致物料飞溅、卷入过多气泡影响后续灌装工序。

安装边界方面，这款罐体的直筒段外径控制在1100mm左右，总高度（含驱动电机）不超过2100mm，不需要做特别的高层厂房适配，普通3米层高的生产车间就能安装使用，罐底采用三个支腿式支撑结构，支腿底部预留地脚螺栓安装孔，安装时只需要在地面做简单的预埋找平，就能保证罐体运行时的稳定性，搅拌运行时的整体振幅控制在0.1mm以内，不会因为振动导致管路接口松动渗漏。罐体外壁没有设计额外的夹套结构，完全适配常温配料的工况，如果后续需要控温作业，也可以在现有建模基础上直接在外壁加装半圆管夹套，不需要改动主体罐体的结构尺寸，预留了足够的改造空间。

从建模的细节还原度来看，所有法兰的螺栓孔间距、接口的公称直径、驱动单元的安装尺寸都完全匹配常规工业配件的标准参数，不管是做车间布局规划、设备选型演示，还是做后续的工程出图细化，都能直接调用模型调整参数，不需要重新绘制基础结构。罐壁的厚度按照常压容器的设计规范取值，在满足结构刚度的前提下尽可能控制罐体自重，满料状态下整体重量控制在1.8吨左右，普通车间的地坪承重完全可以满足，不需要额外做地基加固处理。排料阀的位置距离地面预留了300mm的操作空间，不管是接料桶放料还是对接输送泵管路，都有足够的操作空间，不会出现阀门操作空间不足、接料困难的问题。

日常使用场景里，这类搅拌罐可以承担水性涂料的预分散、日化洗衣液的配料混合、食品行业糖浆类物料的调配均质等多种工序，不需要做大幅结构改动，只需要根据物料特性更换桨叶形式或者调整搅拌转速，就能适配不同的生产需求，是中小批量生产车间里通用性极强的混合设备。建模过程中特意把所有易损件、标准件都做了独立的零件层级，比如驱动电机、联轴器、法兰密封垫、排料阀都可以单独替换修改，做方案演示时可以根据实际选型更换对应配件的模型，不用整体重构罐体结构，能大幅提高方案设计的效率。
