飞特FT6335M数字舵机三维结构设计

做航模、小型机器人关节选型的时候，很多工程师都会碰到舵机安装位匹配难、输出扭矩虚标、结构干涉的问题，这次做的这个飞特FT6335M舵机三维结构，就是完全对照实物安装尺寸做的结构复刻，专门用来解决前期装配干涉校验、安装支架配套设计的痛点。先从实际应用场景说，这款舵机本身属于大扭矩金属齿数字舵机，常用在1:8/1:10比例的遥控攀爬车转向机构、多足机器人腿部关节、小型机械臂的关节驱动、航模固定翼的舵面控制，还有一些工业小型自动化设备的角度执行工位，比如小型物料分拣机构的拨杆驱动、自动售货机的货道挡板启闭，这些场景对舵机的安装尺寸精度、输出轴的配合公差、固定耳的安装孔位都有比较高的要求，要是前期选型的时候没有准确的三维模型做装配校验，很容易出现装上去之后输出轴和连杆干涉、固定耳和设备机架孔位对不上、外壳和周边元器件留的安全间隙不够的问题。

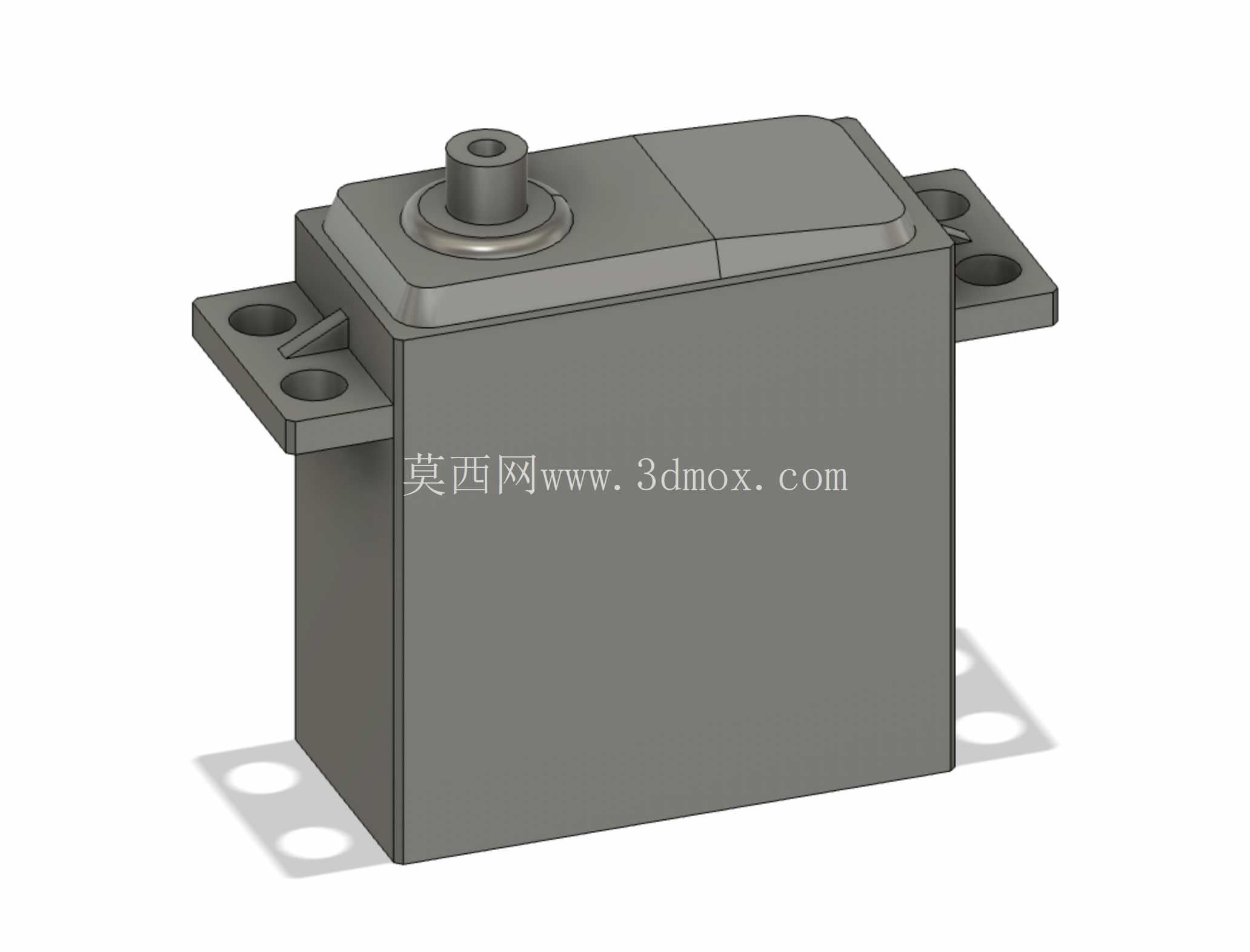

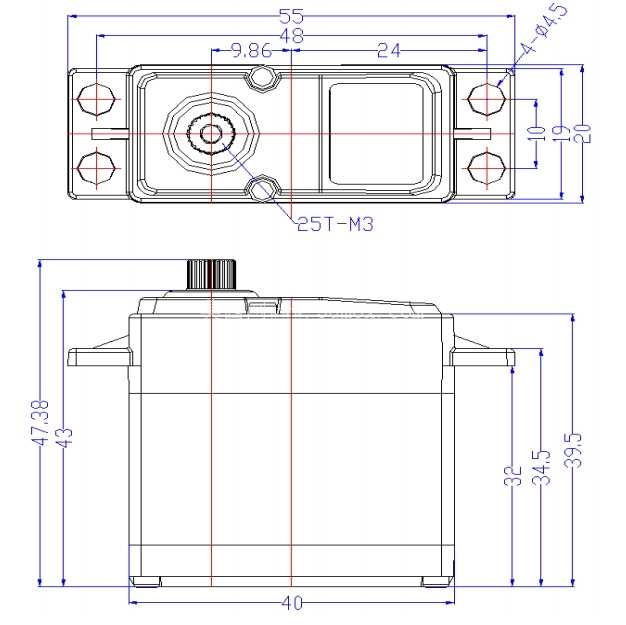

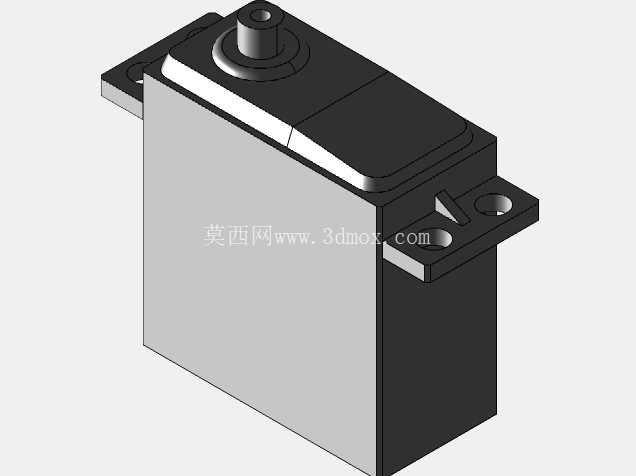

从设计思路上来说，做这个模型的时候没有做多余的外观美化，所有结构都是围绕安装边界和配合尺寸来做的：首先是主体外壳的尺寸，整体是方正的盒式结构，两侧伸出的安装固定耳是核心安装基准，固定耳上的安装孔做了准确的孔径和沉台深度还原，孔位的中心距严格对照实物测量值来做，方便工程师直接在装配体里配打安装板的孔位，不用再反复核对二维图纸的尺寸。输出轴部分做了标准的齿形花键还原，包括输出轴的伸出长度、轴径、顶部的螺纹孔深度，这些尺寸都是和配套舵机臂的配合尺寸直接相关的，要是这里尺寸做偏了，后面装舵机臂的时候就会出现装不到位、转动的时候蹭到外壳上盖的问题。外壳的分型线、上盖的固定螺丝孔位也都做了还原，方便做结构的时候预留螺丝拆装的操作空间，不至于把周边零件布得太近，导致后期维护的时候螺丝刀伸不进去。

实际做结构设计的时候用这个模型，首先可以直接把它放进总装配体里，先定好输出轴的转动中心位置，然后反推安装板的固定位置，两侧固定耳的安装面到输出轴中心的高度尺寸是关键定位尺寸，这个尺寸如果偏差超过0.5mm，就会导致连杆传动的角度出现误差，甚至在舵机满行程转动的时候出现卡滞。另外还要注意舵机尾部的出线位置，模型里也还原了出线口的位置和大小，布线的时候可以提前预留出线的弯折空间，避免线材被外壳和机架夹破，造成短路故障。还有舵机的转动行程范围，在模型里可以通过配合约束模拟0到180度的转动边界，提前检查整个行程里舵机自带的摆臂会不会和周边结构碰撞，尤其是在做机器人腿部结构的时候，关节活动范围大，很容易出现大角度转动时舵机外壳和腿部结构件干涉的问题，提前用三维模型做运动仿真校验，就能省掉后期打样之后反复修模改结构的时间。

从功能特性对应的结构设计来看，这款舵机是金属齿轮传动，所以外壳的壁厚做的比普通塑料齿舵机要厚，模型里还原了外壳的壁厚和内部加强筋的位置，在做紧凑安装设计的时候，不能为了省空间把安装板压在外壳的薄弱位置，不然长期受震动的话外壳容易出现开裂。另外底部的定位凸台也做了还原，很多安装板会做对应的定位凹槽来辅助安装，这个凸台的尺寸和位置精度直接影响安装的同轴度，要是定位偏了，固定螺丝锁附的时候会给外壳带来额外的内应力，长时间工作在震动环境下很容易出现螺丝滑牙或者外壳破裂的问题。

很多工程师做选型的时候容易忽略安装边界的细节，比如舵机上盖的凸起部分高度，要是在舵机上方布置电路板或者其他结构件，只看主体的高度尺寸就会留错间隙，模型里把上盖的凸起、输出轴座的高度都做了准确还原，测量间隙的时候可以直接用软件的间隙检查工具快速校验，不用自己手动算尺寸叠加。还有两侧固定耳的厚度，这个尺寸关系到安装时减震胶圈的选型，很多航模和机器人应用都会在固定耳和安装板之间加橡胶减震圈来过滤震动，要是固定耳厚度做的不对，选的减震圈压缩量不对，要么起不到减震效果，要么会把固定耳压裂。

做这个结构的时候特意没有做内部齿轮和电路的细节，因为对于选型和装配设计来说，外部安装尺寸、配合接口、运动边界才是最核心的需求，内部结构对于整机设计来说属于黑箱部分，不需要花多余的精力去还原，只要把所有和外部装配相关的尺寸做准，就能满足90%以上的结构设计场景需求。不管是做遥控模型的结构迭代，还是小型自动化设备的执行机构选型，用这个准确的三维模型提前做装配验证，都能大幅减少后期打样调试的问题，避免因为尺寸不匹配造成的零件报废和工期延误。
