齿轮齿条结构可调节桌面手机支撑座

　　日常桌面使用场景中，手机支撑件的角度适配性、放置稳定性一直是结构设计里容易被忽略的细节，这款采用齿轮齿条啮合结构的手机支撑座，从机械传动的基础原理出发，把工业领域常见的传动结构转化为民用桌面配件的功能核心，解决了普通固定角度支架无法适配不同使用姿态的痛点。从实际使用场景来看，这款支撑座可覆盖办公桌、床头台面、工作台面等多种平面放置环境，不管是横屏观看视频、竖屏浏览信息，还是倾斜角度参与线上会议、查阅电子文档，都能通过齿轮齿条的啮合卡位调整到适配的支撑角度，相比常见的卡扣式档位调节，齿轮齿条的啮合齿距更小，可实现更细腻的角度微调，不会出现档位跨度太大找不到合适视角的问题。

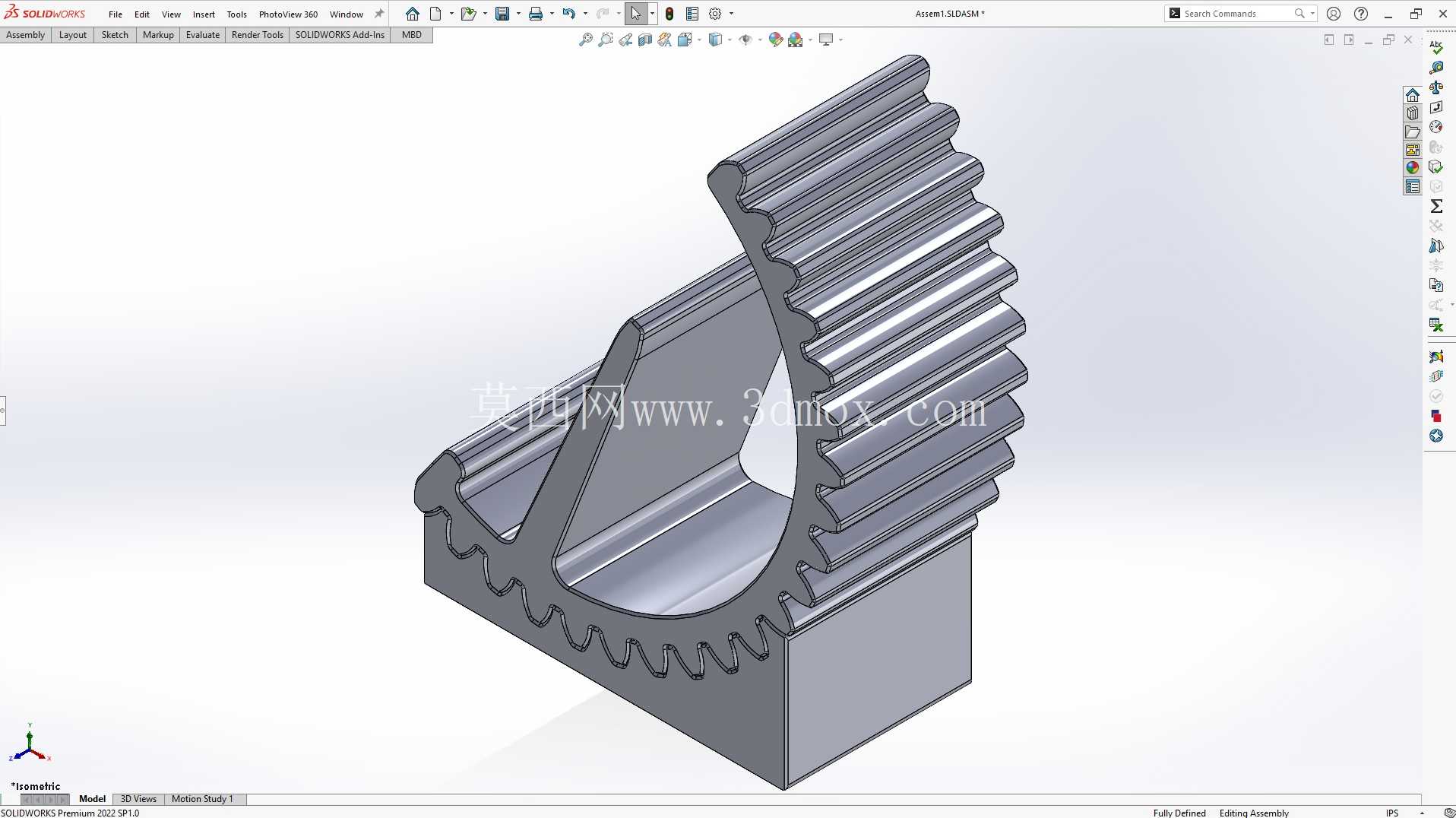

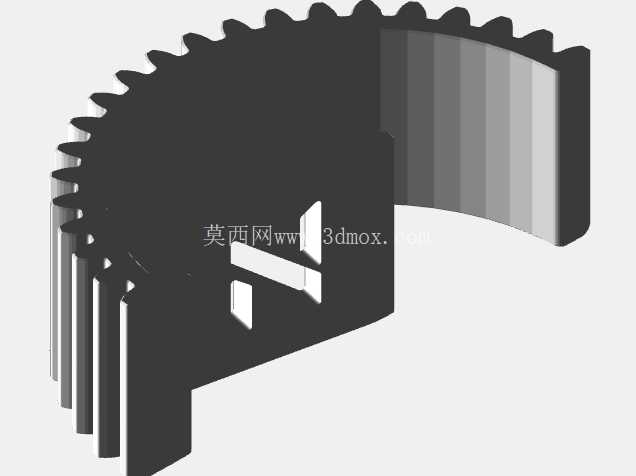

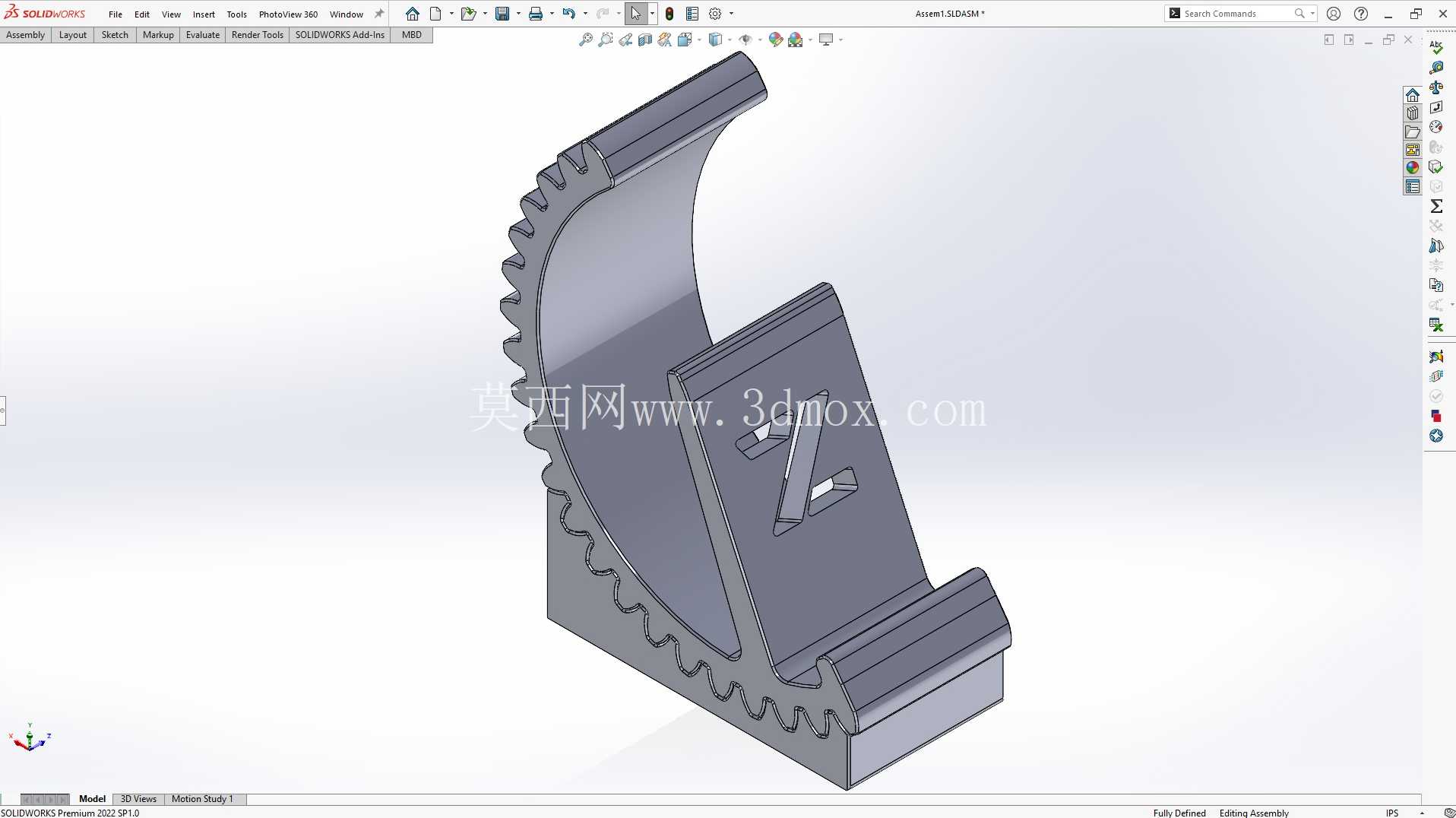

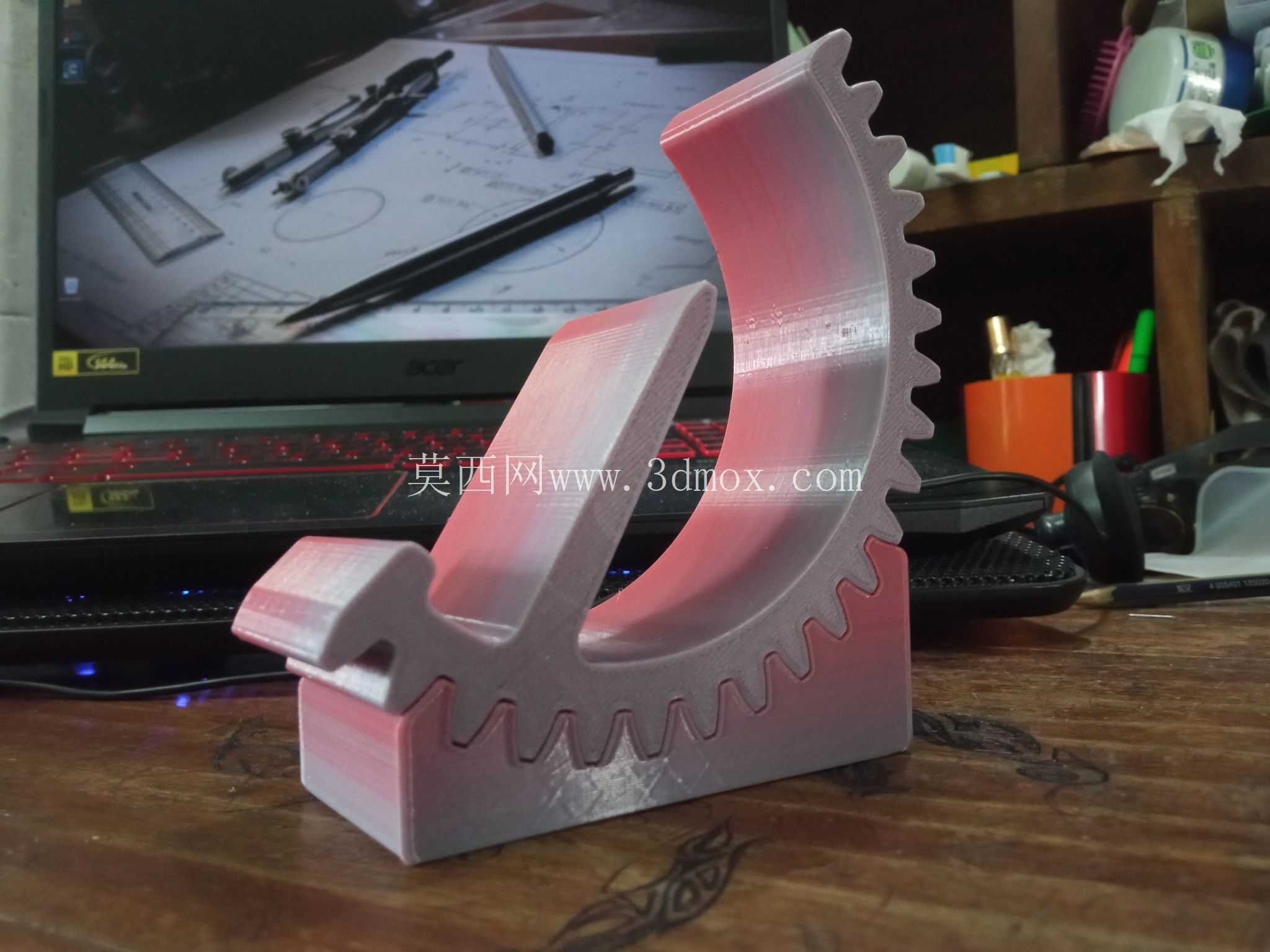

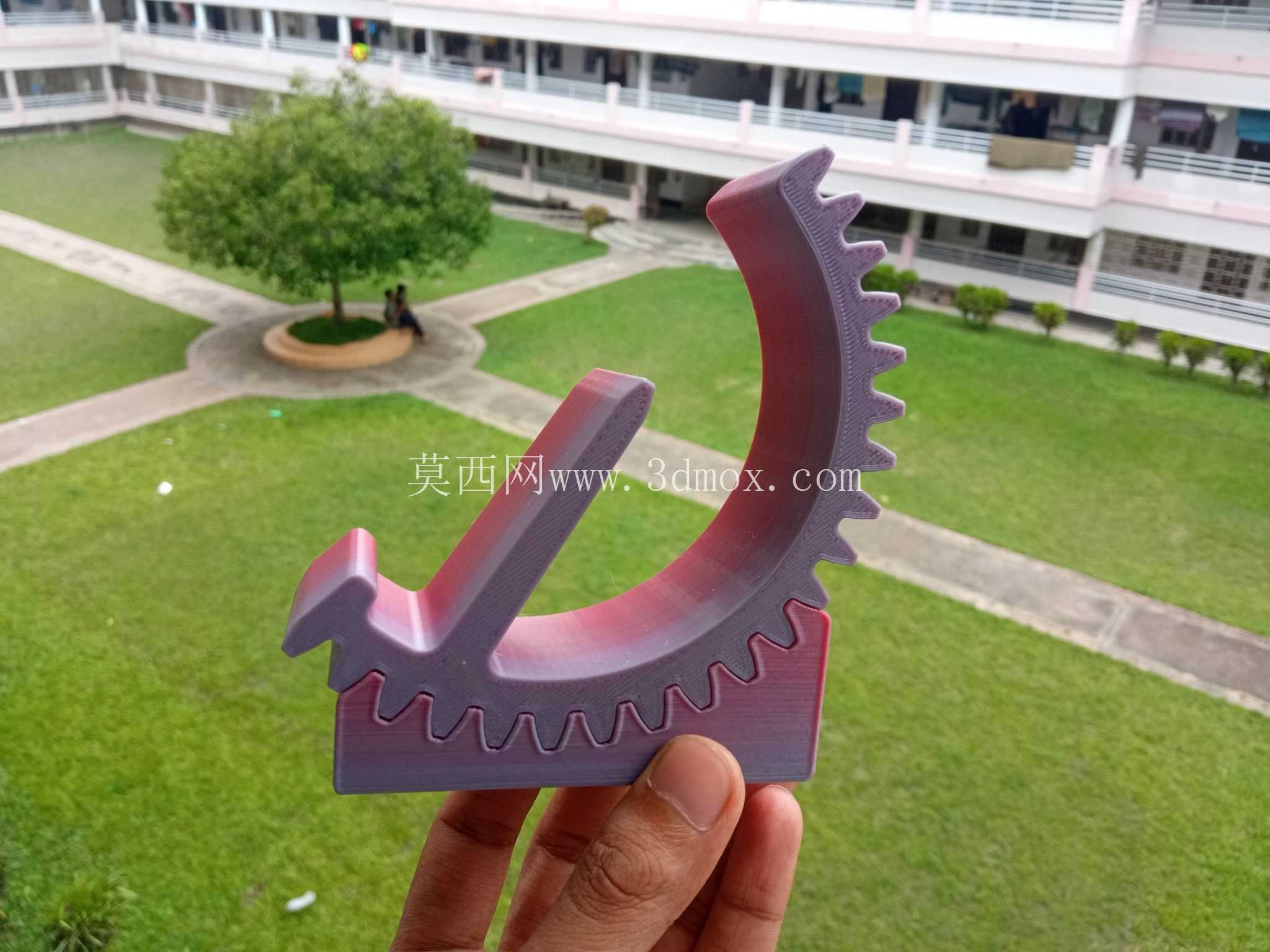

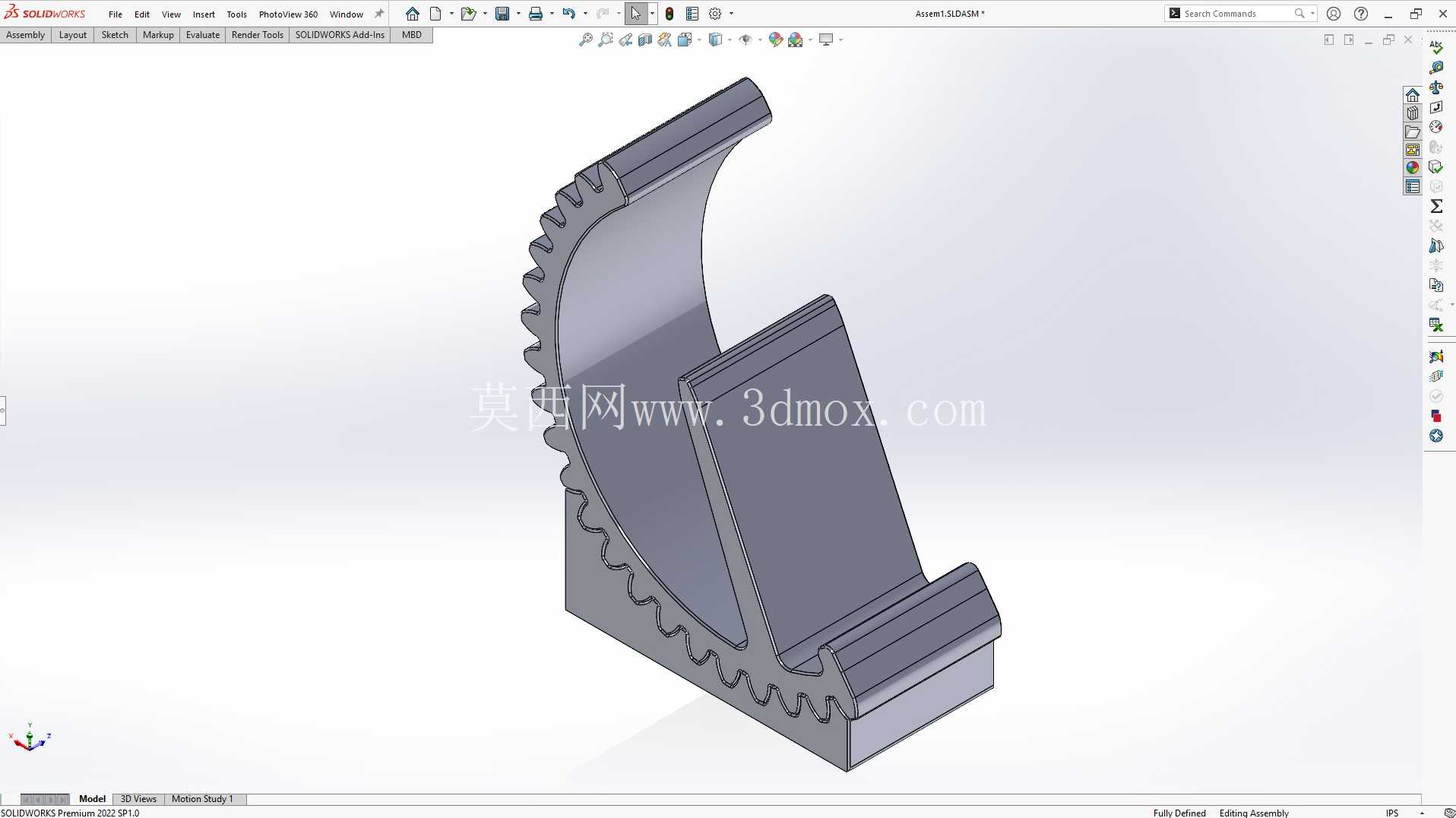

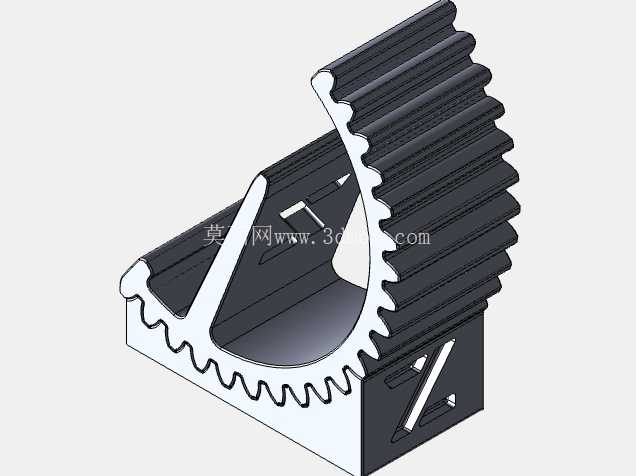

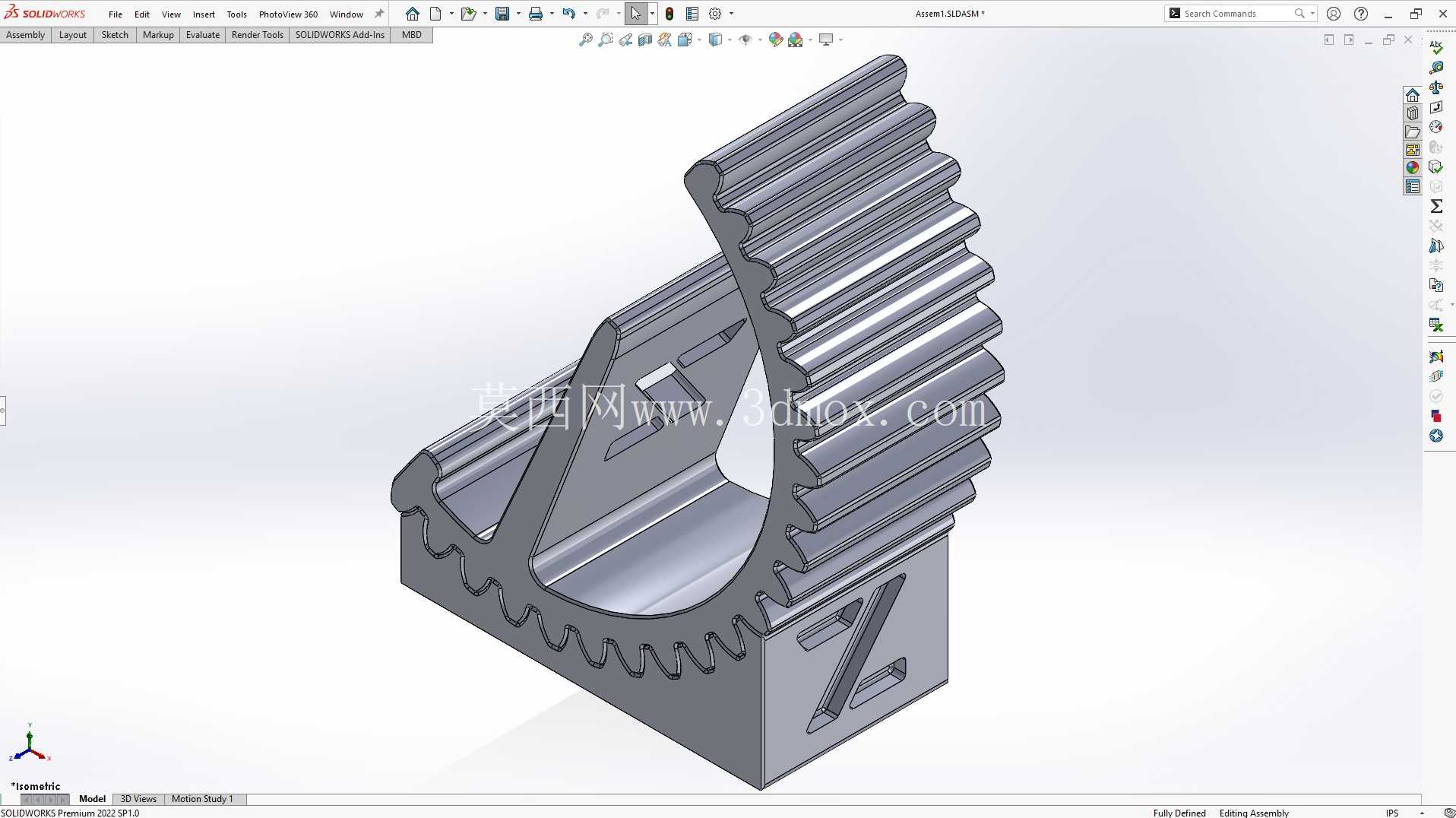

　　从结构设计思路来看，整个支撑座分为底座承托段、齿条支撑臂、齿轮卡位段三个核心部分，底座采用加宽的平面接触设计，底部预留了足够的接触面积，放置在光滑桌面时不会因为手机重心偏移出现侧翻，底座前端的挡边高度经过反复测算，刚好能卡住手机底部边缘，不会遮挡手机屏幕的显示区域，同时挡边做了圆角过渡，不会刮花手机边框。齿条部分和支撑臂做了一体化结构设计，齿形采用标准的渐开线小模数齿形，啮合间隙控制在0.1mm以内，调整角度时不会出现松垮晃动的情况，调整到目标角度后，依靠齿形的啮合自锁特性就能保持姿态稳定，不需要额外添加锁紧螺丝或者阻尼结构，大幅简化了整体零件数量，也降低了3D打印的成型难度。

　　支撑臂的弧度贴合手机背部的常规曲面，接触位置做了微凸的弧面设计，和手机背部接触时是线接触而非面接触，不会因为长时间支撑在手机背部留下压痕，也能适配不同厚度的手机，哪怕带薄款保护壳也能稳定放置。从安装边界和外形尺寸来看，整个支撑座的底座长度控制在100mm左右，宽度在60mm上下，放置在桌面不会占用过多的台面空间，齿条支撑臂的最大展开角度能达到75度，最小支撑角度为15度，覆盖了日常使用手机的所有常用视角，整体重量控制在100g以内，采用PLA线材打印时整体强度足够，日常使用中不会因为频繁调整角度出现齿形磨损。

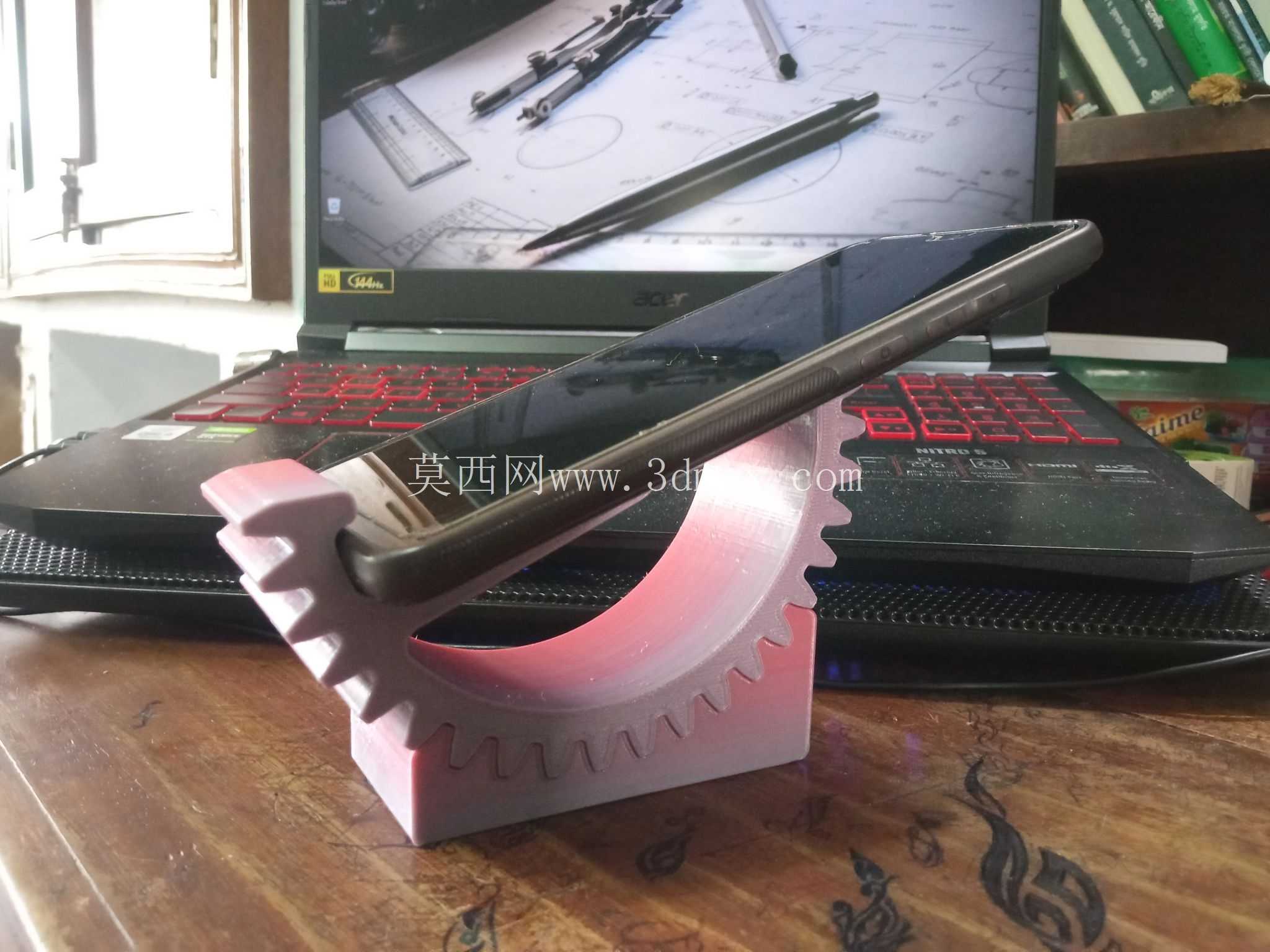

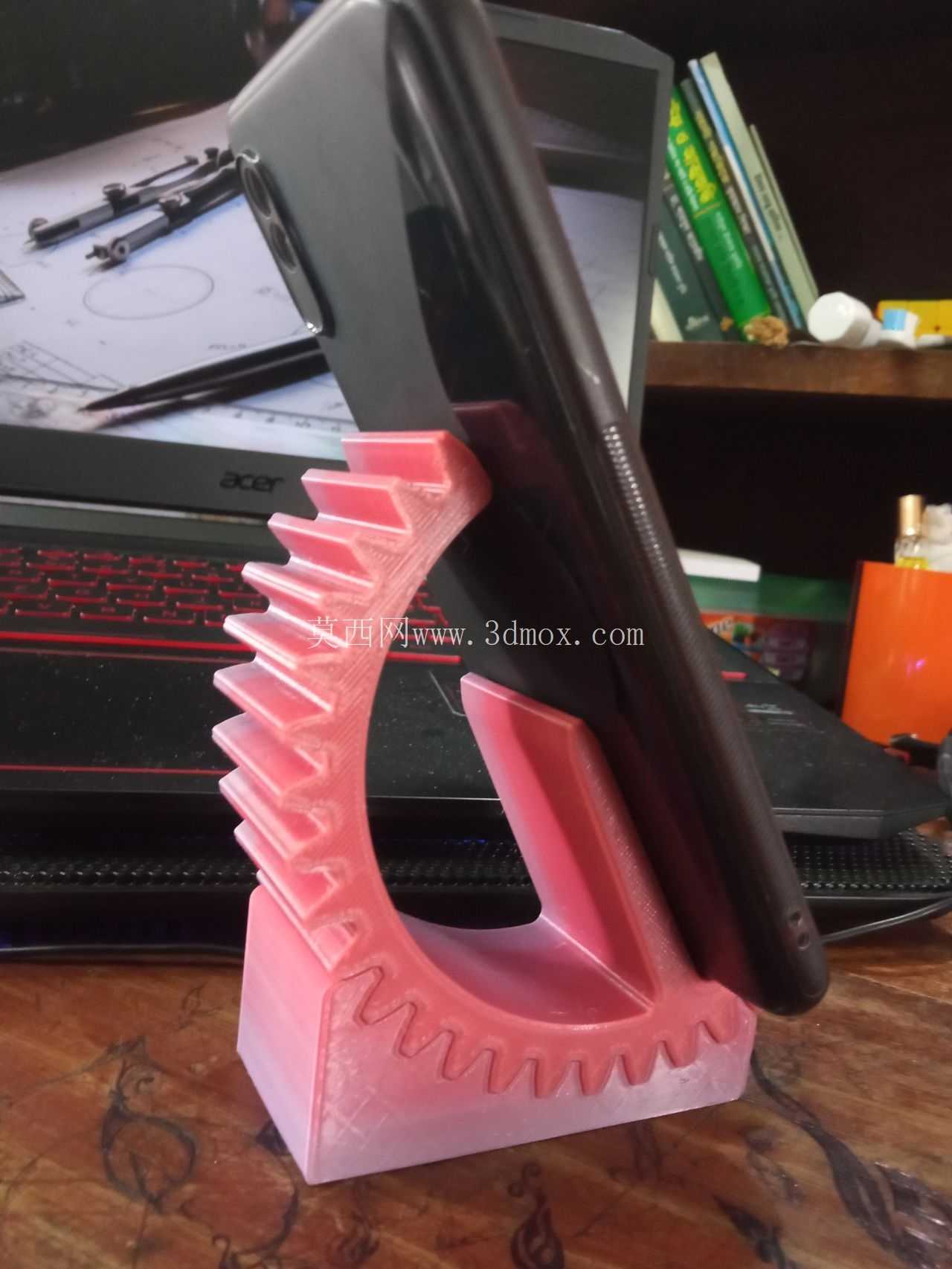

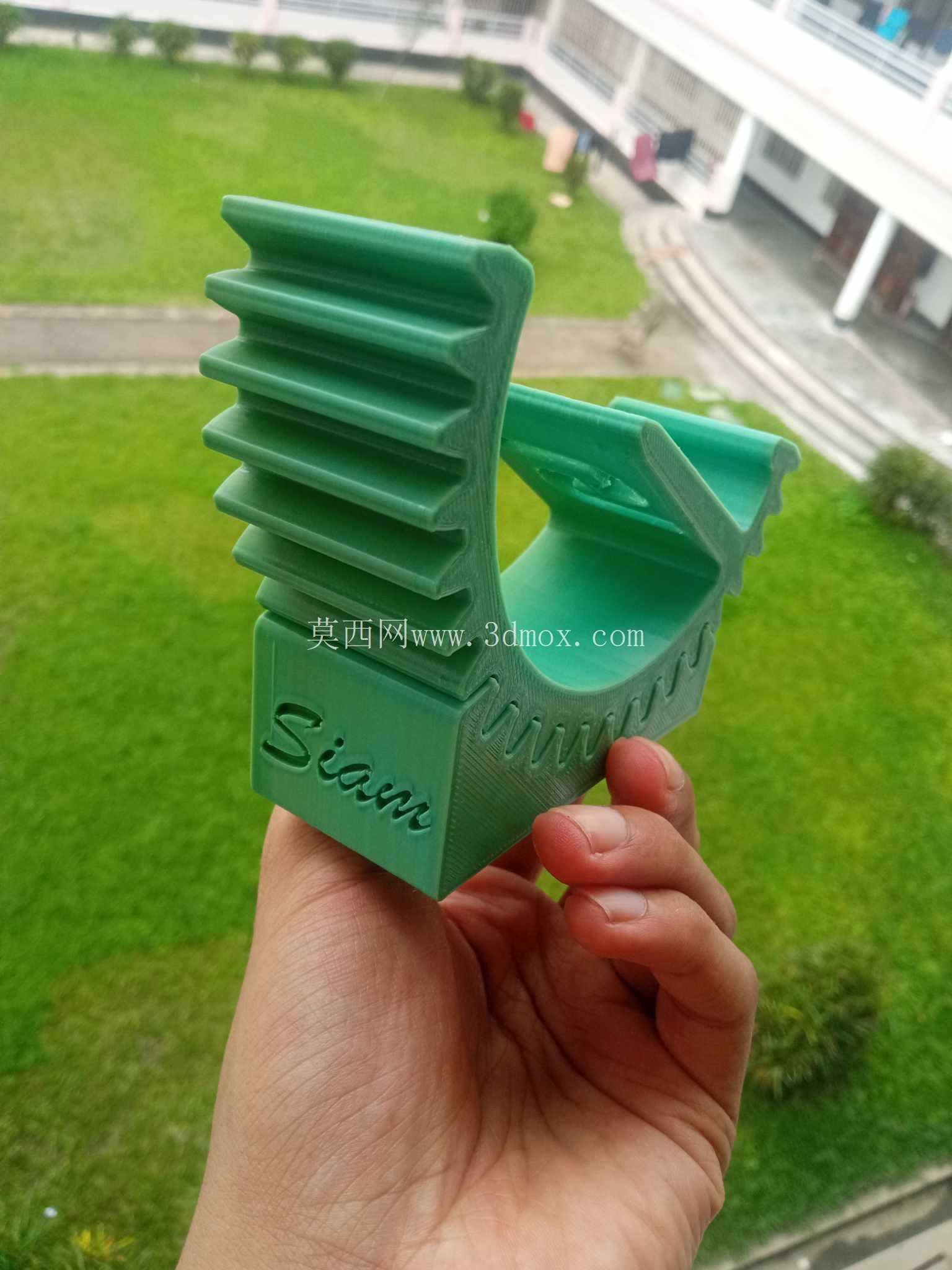

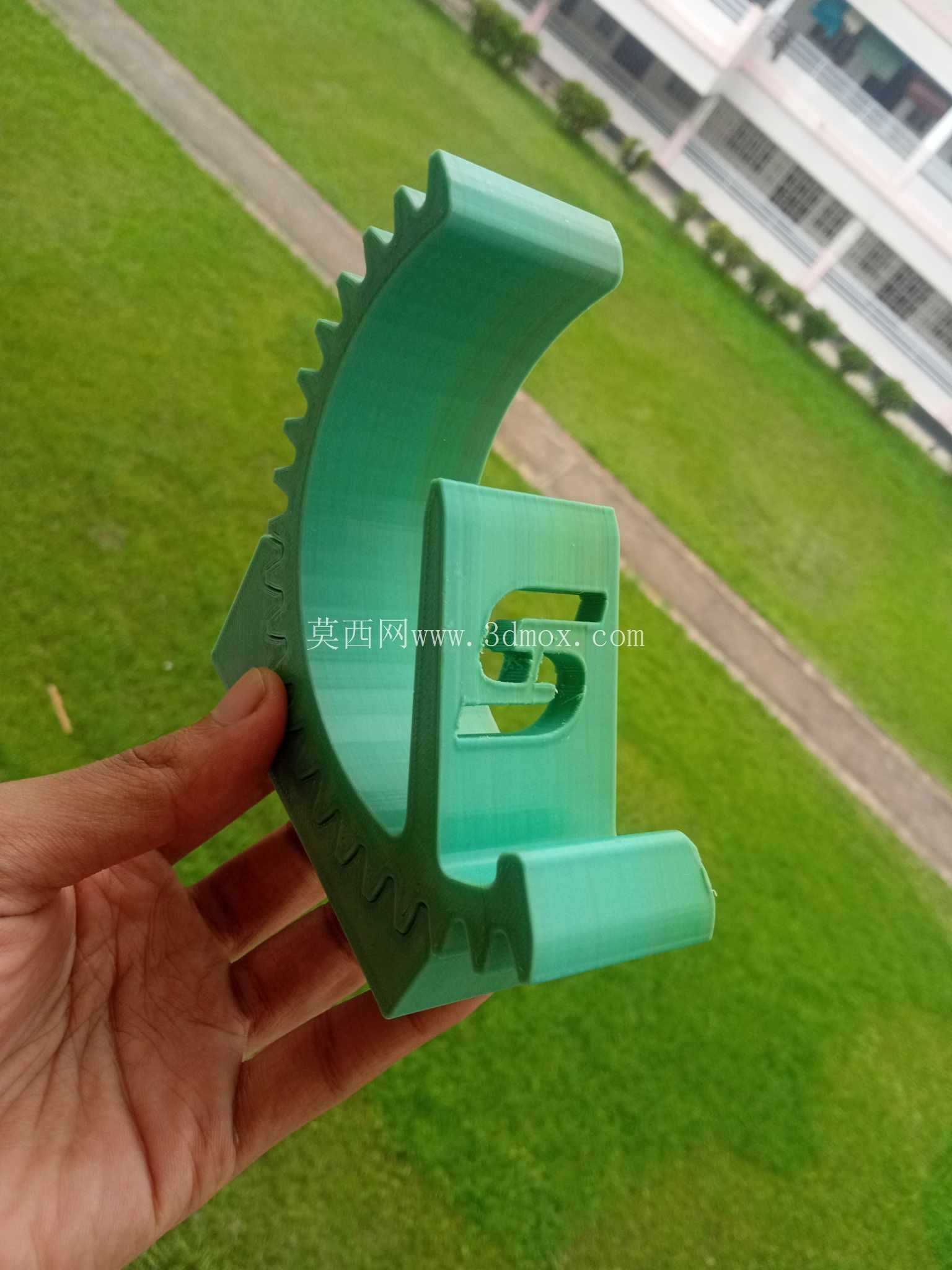

　　在结构细节处理上，所有的棱边都做了R2以上的圆角过渡，没有尖锐的边角，日常拿取调整时不会划伤手部，齿形的根部做了应力释放的圆角处理，避免反复调整角度时齿根出现应力集中导致断裂，底座的底部预留了0.5mm的浅槽，可以粘贴防滑硅胶垫，进一步提升放置在光滑玻璃或者木质桌面时的摩擦力，哪怕不小心碰到桌面，支架也不会轻易滑动移位。从功能特性上来说，这款支撑座没有多余的冗余结构，所有的结构设计都服务于角度调节和稳定支撑两个核心功能，齿轮齿条的结构除了实现功能之外，也自带机械美学的视觉效果，和常规的塑料支架相比有更强的结构辨识度，同时一体化的打印设计不需要后续组装，打印完成后去除支撑就能直接使用，对于3D打印爱好者来说，不需要复杂的后处理工序，打印成功率高。在实际使用测试中，这款支架可以适配4.7英寸到6.7英寸的主流智能手机，承托重量可以达到300g以上，哪怕是重量较大的大屏手机也能稳定支撑，调整角度时只需要轻轻扳动支撑臂，就能通过齿形的滑动啮合调整到目标位置，松手后自动锁止，操作逻辑简单，不需要复杂的解锁动作，日常使用的便捷性很高。相比市面上常见的折叠式手机支架，这款齿轮齿条结构的支架没有活动铰接轴，不会出现铰接轴松动导致支架下垂的问题，长期使用的结构稳定性更好，齿形的啮合面磨损均匀，正常使用情况下不会因为磨损出现锁止失效的问题，整体结构的耐用性更强。
