带焊接功能的发那科六轴机械臂结构

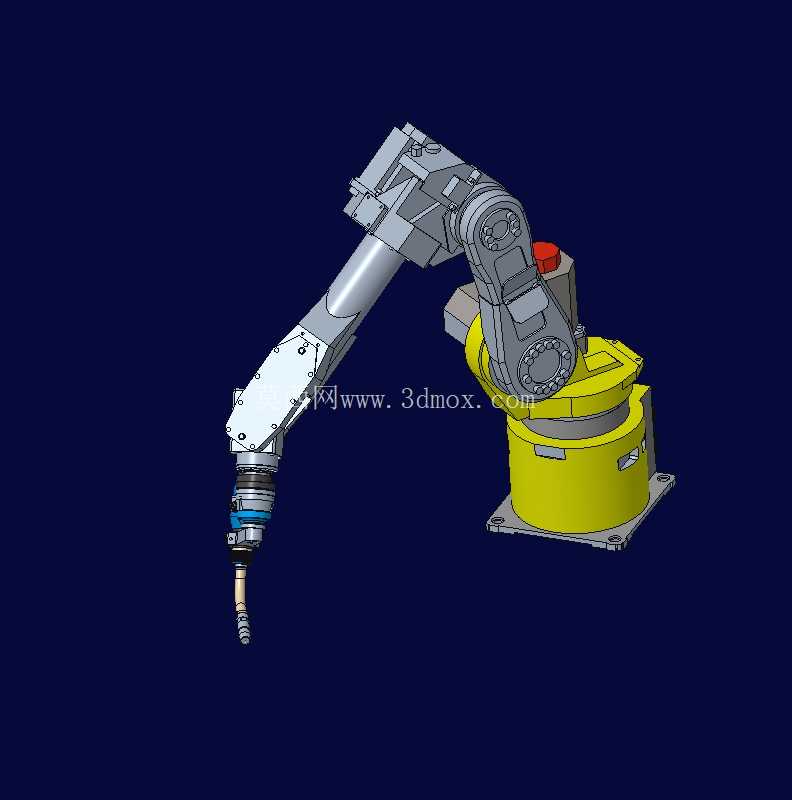

这套带焊接执行端的六轴关节机械结构，是面向金属加工焊接工位开发的自动化执行载体，目前在汽车零部件焊接、五金结构件加工、工程机械构件拼焊等场景已经有非常成熟的落地应用。从结构设计逻辑来看，整体采用经典六自由度串联关节布局，底座采用圆盘式安装结构，安装面预留了均匀分布的固定螺栓孔，安装时可直接通过膨胀螺栓或者连接压板固定在工位的钢制安装基座上，底座内部集成了第一轴的回转驱动结构，可实现整臂绕底座中心轴的大范围回转，覆盖工位内左右两侧的焊接作业范围，底座上部的黄色防护壳体采用圆弧过渡设计，既可以避免作业过程中焊渣飞溅磕碰驱动部件，也能减少线缆弯折时的剐蹭风险。

大臂部分采用高强度铸铝壳体结构，内部走线设计将所有动力线缆、信号线缆全部收纳在臂体空腔内，避免焊接作业时焊渣、飞溅物烫损线缆，大臂与底座连接的第二关节、大臂与小臂连接的第三关节均采用大扭矩伺服驱动搭配谐波减速结构，可承载小臂、腕部以及焊接枪头的整体负载，同时保证关节转动的重复定位精度，满足焊接轨迹的走形要求。小臂部分的长度设计经过工位作业半径校核，可深入到结构件的内腔位置完成内角焊缝的焊接作业，腕部的三个关节采用紧凑式布局，可实现焊枪的多角度姿态调整，不管是平焊、角焊还是立焊位置，都能将焊枪调整到最佳作业角度，保证焊缝成型质量。

末端执行端直接集成了焊枪安装接口，配套的焊枪夹持结构可适配主流的气体保护焊枪型号，夹持位置可根据作业需求调整伸出长度，枪头附近预留了送丝管、保护气路的连接固定位，走线位置避开了关节运动的干涉区间，腕部运动过程中不会出现管线拉扯、弯折的问题。从实际作业的功能特性来看，这套结构可配合变位机完成复杂结构件的全位置焊接作业，相比人工焊接，可长时间保持稳定的焊接走速与焊枪姿态，有效减少焊接缺陷，降低焊工在强弧光、焊烟环境下的作业强度。

设计过程中针对焊接场景做了多处专项优化：所有关节的密封结构都采用防焊渣侵入的密封设计，臂体表面的防护涂层可耐受常规焊渣飞溅的高温灼烧，不会出现表层脱落的问题；关节处的限位结构既设置了软限位也保留了机械硬限位，避免作业过程中臂体运动超程碰撞到周边工装或者工件；底座侧方预留了管线接口，动力线、信号线、气路、送丝管路都可以通过该接口统一接入，减少现场布线的杂乱问题。从安装边界来看，底座安装时需要预留足够的回转空间，周边不能有突出的固定障碍物，臂体完全伸展后的作业半径可覆盖常规焊接工位的工件尺寸范围，安装基座需要保证足够的刚性，避免臂体高速运动时出现基座晃动影响焊接精度。

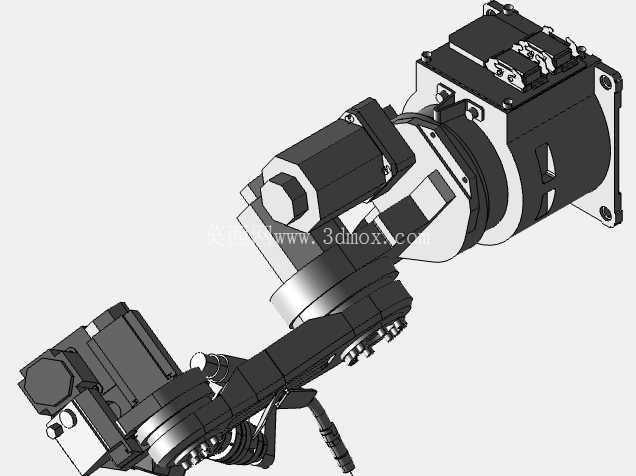

在结构建模的细节处理上，所有关节的连接面都做了配合公差的预留，装配关系完全按照实际设备的装配逻辑搭建，臂体内部的线缆走向、驱动部件的安装位置都做了还原，可直接用于焊接工作站的布局仿真、干涉检查，也可以作为非标焊接设备开发的参考结构，帮助设计人员快速完成工位布局的验证，减少前期方案设计的重复建模工作量。
