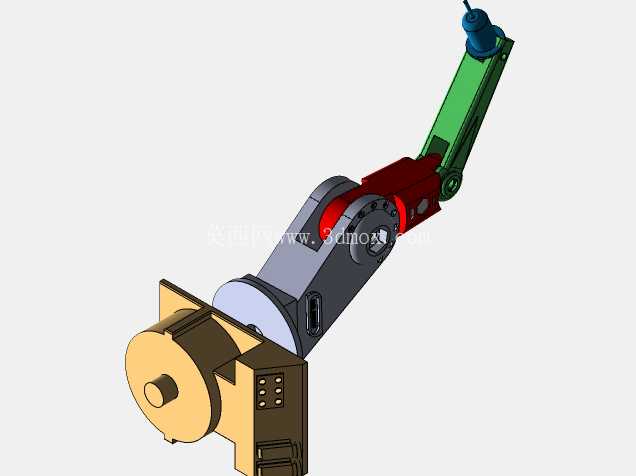

四自由度关节型工业操作机械臂结构

　　这款四自由度关节式操作臂，在小型自动化产线的上下料工位、教学实训平台的动作演示单元、小负载分拣工位的物料转运场景中都有很高的适配性，区别于大负载六轴工业机器人，它的结构更紧凑，部署时不需要预留过大的安全回转空间，适合在桌面级工作站或者狭窄的设备间隙中完成重复性的位移、拾取、姿态调整动作。从结构布局来看，它的四个自由度分别对应底座回转关节、大臂俯仰关节、小臂俯仰关节、末端执行器回转关节，每个关节的传动路径都做了最短化设计，底座部分采用带安装法兰的回转支撑结构，安装时可以直接通过螺栓固定在工作台面或者设备支架上，安装孔位采用均布设计，适配常见的工业铝型材工作台的孔距标准，不需要额外加工过渡连接板就能完成固定。

　　大臂部分采用箱型结构设计，内部预留了传动部件的安装空间，同时兼顾了结构刚性与自重控制，臂体的截面尺寸经过受力校核，在额定负载下的臂端变形量控制在作业允许的范围内，不会因为臂体挠曲影响末端定位精度。小臂部分与大臂的铰接位置做了限位结构设计，避免动作过程中出现超程碰撞，关节处的铰接轴采用台阶轴设计，配合轴承座实现径向与轴向的定位，装配时不需要额外调整间隙就能保证转动的顺畅性。末端的执行器安装接口采用标准的法兰连接形式，可以根据实际作业需求更换夹爪、吸盘、小型焊枪或者涂胶头等不同的执行部件，接口的定位止口尺寸符合通用的小型末端执行器安装标准，更换部件时不需要重新加工适配连接件。

　　设计过程中优先考虑了关节的运动解算便利性，四个自由度的转动轴线布局符合D-H参数建模的常规逻辑，后续做运动控制编程时，可以直接套用成熟的关节坐标转换算法，减少控制程序的开发工作量。传动部件的安装位置都预留了维护操作空间，日常检查传动件紧固状态、补充润滑时不需要完全拆解臂体结构，只需要打开对应位置的盖板就能完成操作。从安装边界来看，底座的安装法兰直径适配常见的桌面安装空间，臂体完全收拢时的外轮廓尺寸较小，不会占用过多的工作台面空间，最大伸展状态下的作业半径覆盖小型工作站的常规作业范围，能够满足单工位内的物料转移、工件姿态调整等常规作业需求。

　　关节处的动力部件安装位置做了重心优化，将重量较大的动力部件尽量靠近关节回转中心布置，减少转动时的偏载力矩，降低驱动部件的负载余量要求，同时也能提升臂体动作时的平稳性，减少启停阶段的抖动。臂体的走线槽采用内置式设计，动力线与信号线都从臂体内部的空腔穿过，外部没有裸露的管线，既避免了动作过程中管线与周边设备发生剐蹭，也能减少车间环境中的油污、粉尘对管线的侵蚀，延长线缆的使用寿命。每个关节的转动位置都预留了传感器安装位，可以根据控制需求加装原点传感器、限位传感器，不需要额外在臂体外部焊接或者打孔安装支架，保证了臂体外观的整体性，也减少了现场改装的工作量。
