卡车雨刮驱动电机结构设计

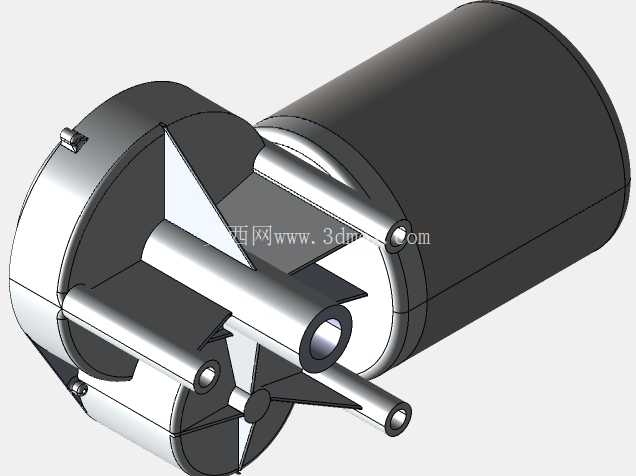

　　商用车雨刮系统的核心动力输出部件，直接决定雨天、扬尘等低能见度工况下的前挡风玻璃清洁效率，是重卡、轻卡等货运车辆安全行驶的必备配套部件。不同于乘用车雨刮电机，卡车的挡风玻璃面积更大、雨刮臂摆幅更长、运行阻力更高，对电机的输出扭矩、持续运行稳定性、抗振性能都提出了更严苛的要求。这款雨刮电机采用圆柱筒体的主体结构布局，输出端集成了多轴传动的减速换向结构，将电机转子的高转速低扭矩输出，通过内部齿轮组减速后转化为低转速大扭矩的摆臂驱动力，同时通过偏心传动结构将转子的旋转运动转化为雨刮臂的往复摆动，匹配卡车雨刮的固定摆角行程。

　　从结构设计来看，电机筒体采用一体化冲压外壳，既可以为内部定子、转子提供密闭的防护空间，阻挡行车过程中的泥水、扬尘侵入电机内部造成绕组短路或者轴承卡滞，也能通过金属外壳的导热性将电机运行产生的热量快速散发，避免长时间高负荷运行下的过热退磁问题。输出端的端盖采用压铸铝合金材质，兼顾结构强度与轻量化需求，端盖上预留的三个安装固定柱呈三角分布，对应卡车雨刮安装舱位的预装孔位，安装时无需额外制作转接支架，直接通过螺栓紧固即可完成固定，安装柱的高度经过精准核算，保证电机输出轴与雨刮连杆机构的连接位处于同一轴线，避免安装错位导致的连杆别劲、运行异响、额外负载损耗等问题。

　　输出端的多轴结构设计，分别对应主输出轴与连杆铰接位，主输出轴采用阶梯轴结构，轴肩位置做了圆角过渡处理，避免应力集中导致的轴体断裂，轴端的扁位结构与雨刮臂的安装孔精准匹配，传递扭矩时不会出现打滑空转的问题，同时轴体与端盖的配合位置设置了双唇口密封圈，能够阻挡高压洗车水、路面积水飞溅进入减速箱内部，防止齿轮润滑油乳化失效。在实际装车应用中，这款电机适配多数主流中型、重型卡车的前雨刮系统，能够驱动长度600-800mm的雨刮臂搭配对应尺寸的雨刮片，在玻璃表面完成110度到120度的往复摆动，低速档位下每分钟摆动30-40次，高速档位下每分钟摆动60-70次，能够满足不同降雨量下的玻璃清洁需求。设计过程中充分考虑了卡车的实际运行工况，电机内部的碳刷采用耐磨铜石墨材质，能够承受-40℃到85℃的环境温度变化，在北方冬季严寒、南方夏季高温的环境下都能正常启动运行，不会出现低温卡顿、高温烧蚀的问题；减速箱内部的齿轮采用粉末冶金压制后精磨加工，齿形精度达到7级，传动过程中啮合平稳、噪音低，能够承受频繁正反转带来的冲击载荷，齿轮表面的润滑脂采用宽温域长效润滑脂，终身无需额外加注维护，减少后期运维成本。

　　安装边界方面，电机筒体的外径控制在合理范围内，能够适配卡车前围板内部的雨刮安装舱空间，不会与周边的线束、空调管路、制动管路发生干涉，整体重量控制在2.2kg左右，不会给前围板带来额外的负重压力，输出轴的伸出长度经过匹配设计，连接雨刮连杆后，雨刮片在摆动过程中不会超出玻璃边界，也不会刮碰挡风玻璃下沿的装饰盖板。针对卡车行驶过程中振动大的特点，电机的三个安装柱内部都嵌装了橡胶减震垫，能够过滤行车过程中车架传递过来的振动，避免电机内部零部件因为长期振动出现松动、接线脱落等故障，电机的接线端子采用防水插接件，与整车线束对接后能够达到IP65的防护等级，即使在暴雨天气下行驶，也不会出现接线端子短路的问题。从结构建模的角度来看，这款模型完整还原了电机的外部装配特征，包括筒体的表面工艺特征、端盖的安装孔位、输出轴的尺寸细节、固定卡扣的结构形式，能够直接用于雨刮系统的装配干涉检查、安装工位的工装设计、维修教学的结构演示，建模过程中对各个配合面的尺寸公差做了对应标注，装配间隙符合车用零部件的设计规范，各个活动部件的运动行程与实际产品保持一致，可用于雨刮系统的运动仿真验证，检查摆动过程中是否存在结构干涉、行程不足等设计问题。
