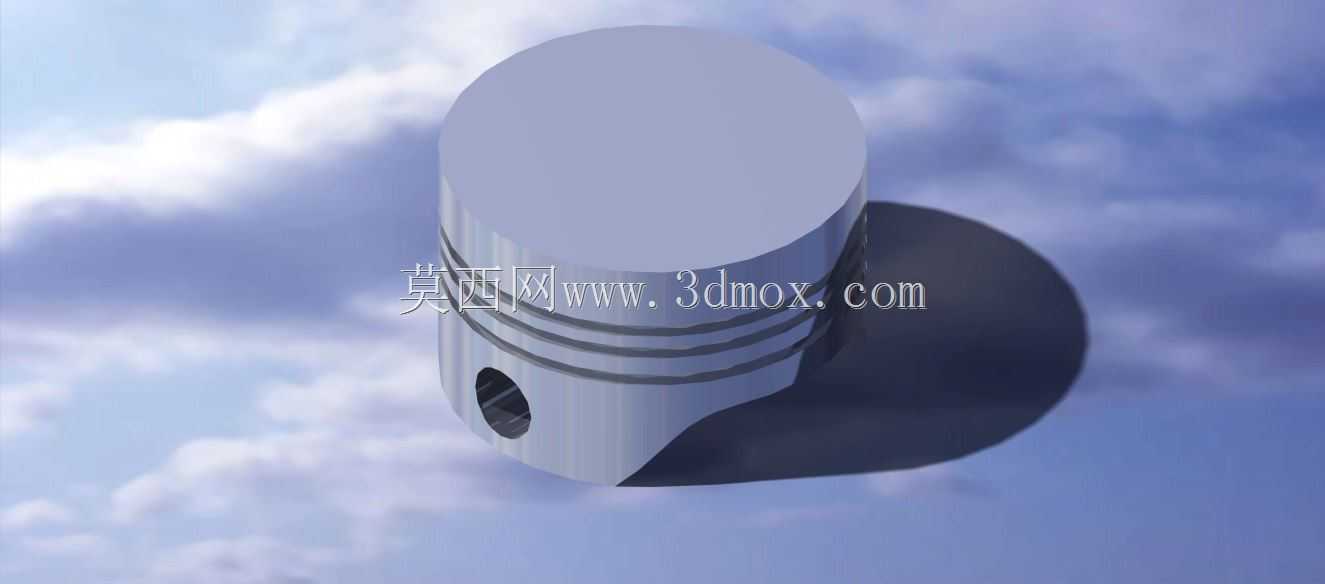

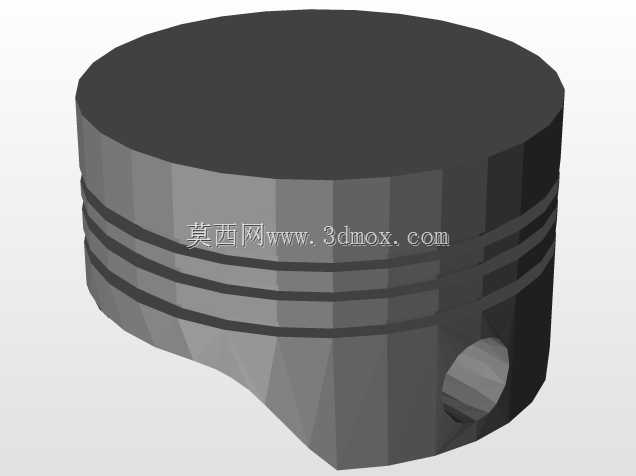

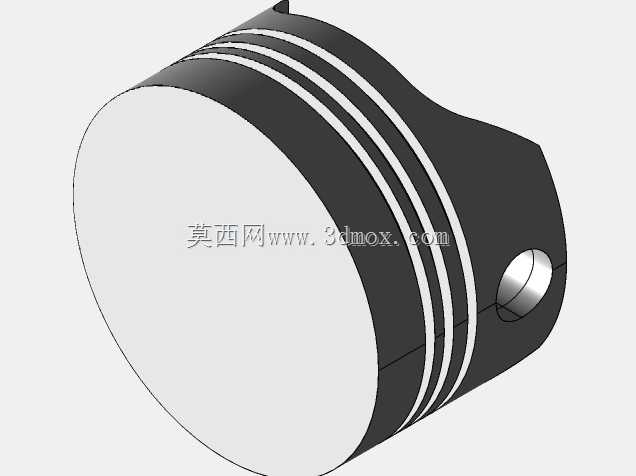

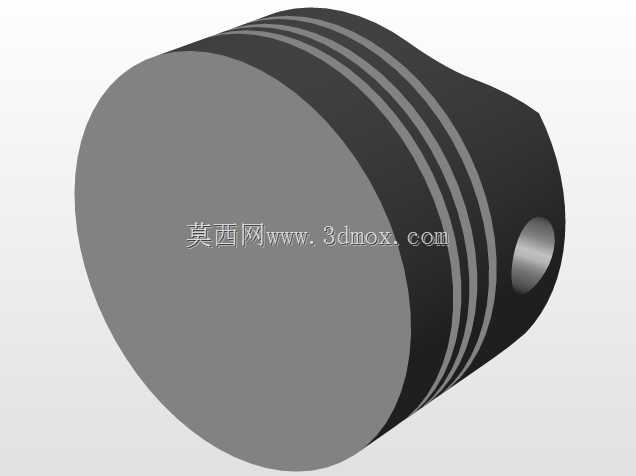

CA6140车床配套发动机活塞结构设计

　　在普通卧式车床的切削加工场景中，CA6140作为应用范围极广的通用加工设备，其配套动力单元的核心往复部件活塞，直接决定了动力输出的平顺性与整机运行的可靠性。日常加工轴类、盘类零件时，主轴箱的动力传递稳定性、进给系统的响应速度，都和动力端活塞的工作状态紧密相关，一旦活塞出现密封失效、配合间隙超差的问题，不仅会导致动力输出扭矩不足，还会引发切削过程中的振纹、进给爬行等加工缺陷，直接影响工件的形位公差与表面粗糙度。这款活塞的设计首先围绕往复运动的工况特性展开，头部设置的多道环槽结构，是为了适配气环与油环的安装，气环负责密封燃烧室的高压燃气，避免做功过程中燃气窜入曲轴箱造成功率损耗，油环则负责刮除气缸壁上多余的润滑油，

　　防止机油窜入燃烧室产生积碳，环槽的宽度、深度以及相邻环槽的间距，都经过往复运动惯性力的校核，确保在高频率往复运动时，活塞环不会出现卡滞、偏磨的问题。活塞销孔的位置设置在裙部上方的承压区域，采用浮动式销座设计，销孔的同轴度公差控制在0.01mm以内，既保证活塞销可以在销座与连杆小头之间灵活转动，又能避免间隙过大产生的敲击异响，销座两侧的卡环槽用于安装限位卡环，防止活塞销在运动过程中轴向窜出刮伤气缸壁。活塞的外形轮廓并非标准正圆柱，考虑到工作状态下头部温度远高于裙部，热膨胀量更大，设计时头部直径略小于裙部直径，同时裙部采用椭圆型线设计，在侧压力作用的方向预留合适的配合间隙，避免热态下活塞胀死在气缸内，裙部的表面粗糙度要求达到Ra0.

　　8以下，减少和气缸壁的摩擦阻力，同时保证润滑油膜可以均匀附着在配合表面。从安装边界来看，活塞的总长度需要匹配气缸的有效行程，确保活塞运行到上止点时，顶部和气缸盖之间的压缩余隙符合设计要求，余隙过大会导致压缩比不足，燃烧效率下降，余隙过小则可能出现活塞顶碰气门的故障；活塞的最大外径需要和气缸内径保持H7/g6的配合公差，既保证运动时的导向精度，又不会因为间隙过小导致拉缸。在实际的设备维护场景中，这类活塞的磨损主要集中在环槽、裙部承压面以及销孔位置，建模时对这些易磨损区域的尺寸公差做了明确标注，方便后续配件加工时的尺寸校验，也能为维修人员判断活塞磨损极限提供参考。不同于高负荷柴油机活塞的强化设计，这款适配CA6140车床动力单元的活塞，

　　结构设计更偏向稳定耐用，没有设置复杂的内冷油道，依靠飞溅润滑即可满足散热需求，裙部没有额外的减摩涂层，采用常规的铝合金材质即可满足常温连续运行的工况要求，加工难度低，配件替换成本也更适配普通机加工车间的设备维护需求。建模过程中对活塞的重心位置做了反复校核，确保重心位于活塞销的轴线上，减少往复运动时的惯性力矩，降低连杆和曲轴的附加载荷，延长动力端核心部件的使用寿命。
