TJA1050 CAN通讯接口模块结构设计

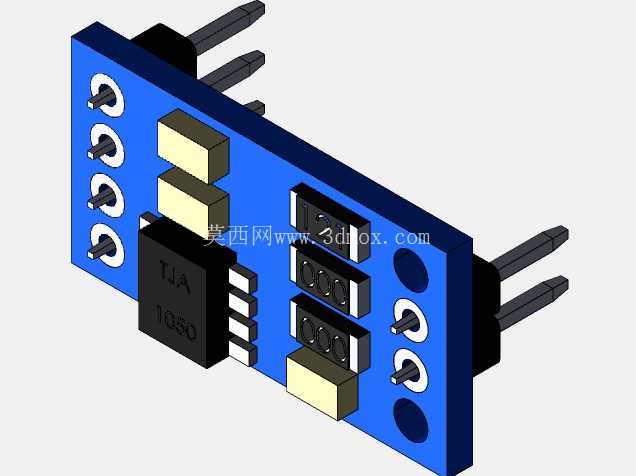

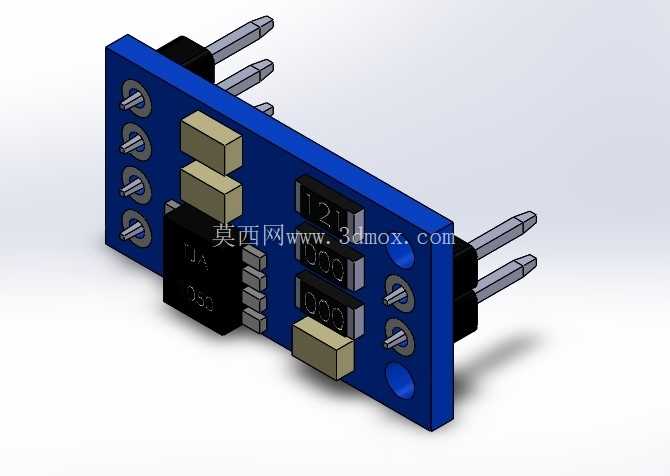

　　在工业现场总线搭建、车载电子系统调试、嵌入式开发板外设扩展的场景里，CAN总线通讯的物理层转换始终是绕不开的环节，TJA1050作为应用极广的CAN收发器芯片，对应的模块化转接板是工程师做原型验证、小批量设备集成时的常用部件。做这个模块的三维建模时，最先要敲定的是PCB板的外形边界，常规这类转接板会选用1.6mm厚度的FR-4基材，整体板长控制在32mm左右，板宽16mm，这个尺寸刚好能兼容面包板的孔距，也能直接塞进多数小型设备的预留安装槽里，不会和周边的接插件、结构件产生干涉。板上的元件布局首先要考虑信号路径的最短化，TJA1050芯片本身要放在板身中部偏左的位置，这样从芯片引出的CANH、CANL走线能直接连到板端的接线端子，减少走线弯折带来的信号反射，芯片周边的去耦电容要紧贴芯片的电源引脚布置，容值选0.1μF的陶瓷电容搭配10μF的钽电容，分别滤除高频和低频的电源纹波，建模的时候要把电容的实际封装尺寸做准，0805封装的电容长宽厚分别是2.0mm、1.25mm、1.3mm，不能出现元件和焊盘错位、元件之间间距不足无法焊接的问题。

　　板的两端分别布置排针和接线端子，一端是2.54mm间距的直插排针，一共4个引脚，分别对应VCC、GND、TX、RX，排针的针长选11mm的常规规格，既能插在面包板上，也能配合排母做板对板连接，建模时要把排针的塑料基座和金属插针的结构做清楚，基座厚度2.5mm，金属针直径0.6mm，插针伸出基座上下两端的长度分别是7mm和3mm，保证焊接后不会顶到板底的其他结构。另一端是3.5mm间距的螺钉式接线端子，用来外接CAN总线的线缆，端子的螺钉孔要做的足够深，能容纳M2的紧固螺钉，拧紧后可以固定0.5-1.5平方毫米的多股铜线，满足现场布线的拉力要求。

　　板上还布置了三个1206封装的电阻，其中一个是CAN总线的终端匹配电阻，阻值120Ω，另外两个是总线的限流电阻，电阻的摆放要顺着走线方向，不要跨接在不同的信号层上，建模时要还原电阻的黑色塑封本体和两端的金属电极，电极的厚度0.2mm，和焊盘的接触面积要符合焊接工艺要求。板的四个角做了直径3mm的安装孔，孔中心距离板边2mm，安装孔内壁不做金属化，用来穿M2的尼龙螺丝或者铜柱，把模块固定在设备的安装支架上，安装孔周围要留出1mm的禁布区，不能走信号线也不能布置元件，避免螺丝拧紧后压坏线路或者元件。

　　整个模块的高度方向要做严格的控制，最高的元件是接线端子，整体高度从板底算不超过8.5mm，排针的顶端高度和接线端子基本齐平，芯片本身的高度是2.5mm，电容电阻的高度都在1.5mm以下，这样整个模块可以叠放在其他电路板上方，不会占用过多的设备内部竖向空间。做结构校验的时候，要模拟实际装配的场景，检查排针插入面包板时，板底和面包板表面的间隙是否足够，会不会因为元件突出板底导致插不到位；还要检查接线端子接线时，螺丝刀拧螺钉的操作空间是否充足，会不会被旁边的排针或者板边挡住；另外要考虑模块的散热，TJA1050芯片在满负载通讯时的功耗不高，不需要额外加散热片，但是芯片上方要留出至少2mm的空气流通空间，不要被其他结构件完全贴住，避免长时间工作时热量累积。在实际应用里，这个模块可以直接和单片机的CAN控制器引脚连接，把TTL电平的CAN信号转换成差分信号传输，总线上的通讯距离最远可以到10km，通讯速率最高能到1Mbps，能满足绝大多数工业控制、车载设备、智能家居系统的通讯需求，建模时还原的所有结构尺寸都和实际量产的模块一致，不管是用来做设备的结构装配干涉检查，还是做整机的三维布线模拟，都能直接调用，不需要再做额外的尺寸调整。
