工业级5G车载路由设备结构建模

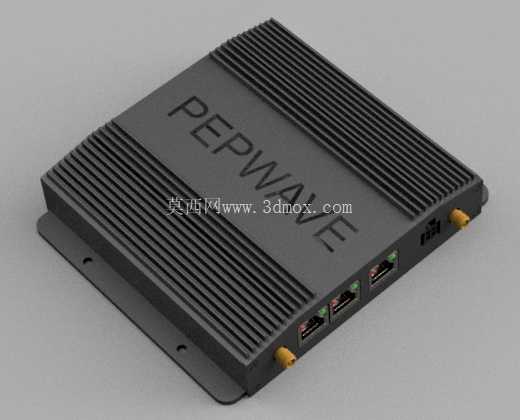

　　设备底部预留了两个带沉台的安装孔，孔位间距匹配标准工业导轨安装件的固定尺寸，同时也支持壁挂、嵌入式机柜安装等多种固定方式，安装孔的沉台深度经过测算，能够保证M3规格的沉头螺丝拧入后螺丝顶面不超出壳体底面，避免安装时出现凸起顶起设备、导致固定不稳的问题。接口区域集中布置在设备的短边侧，从建模的结构细节能看到，两个射频天线接口采用SMA母座设计，接口外圈做了金属加固凸台，避免天线受到外力拉扯时直接损坏接口焊盘；相邻的三个以太网口均采用带屏蔽壳的RJ45座，接口外侧预留了足够的插拔空间，即使是带屏蔽尾套的工业网线也能顺利插拔，不会出现空间干涉。在移动作业场景的通讯链路搭建中，这类工业级5G路由设备往往承担着核心的网络接入与数据转发职能，区别于消费级家用路由，它的设计从一开始就瞄准了车载、户外机柜、临时作业点位这类存在振动、温湿度波动、安装空间受限的复杂工况。从结构建模的细节来看，整机采用一体化压铸铝壳体搭配上下扣合的散热鳍片设计，鳍片的排布顺着设备长边方向延伸，既可以在车载行进过程中利用自然气流带走芯片工作产生的热量，也能强化壳体的结构强度，避免长期振动下壳体形变挤压内部PCB板。

　　设备的整体外形为扁平长方体，边角做了R3的圆角过渡，既可以减少安装过程中边角磕碰对操作人员造成的划伤，也能降低壳体应力集中的风险，在受到侧向冲击时不容易出现边角开裂的问题。从功能适配的角度，这类设备的内部结构需要预留5G模组、以太网交换芯片、电源管理模块的安装位，建模过程中壳体内部的筋位高度、定位柱位置都需要和PCB板的孔位精准对应，同时要在芯片对应的壳体位置预留导热垫的压缩空间，保证芯片工作时的热量能够通过导热垫快速传递到外侧的散热鳍片上。

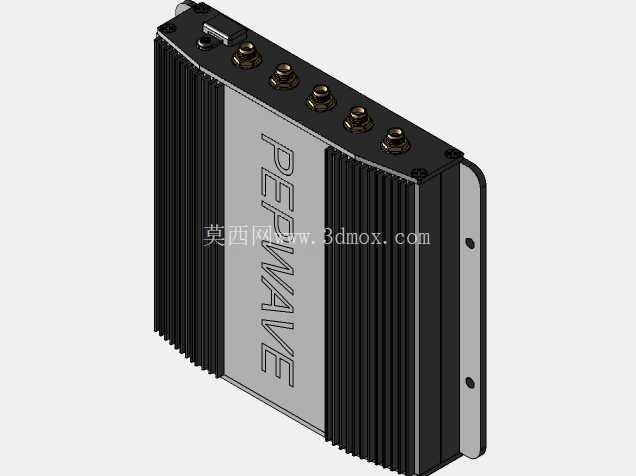

　　不同于消费级路由的塑料壳体设计，全金属的壳体除了散热优势外，还能起到电磁屏蔽的作用，既可以避免外部复杂电磁环境对设备内部射频信号的干扰，也能减少设备自身工作时对外的电磁辐射，满足工业场景的EMC测试要求。在实际的项目应用中，这类设备常被安装在工程车辆、户外监控机柜、临时应急通讯站点内，为车载监控设备、现场作业终端、数据采集传感器提供稳定的5G网络接入，因此建模时除了外观结构的还原，还需要重点考虑安装接口的通用性、结构件的强度冗余、散热路径的合理性，不能只做外观层面的曲面建模，要兼顾实际生产装配的公差配合要求，比如上下壳体的扣合止口深度要控制在1.2mm，既可以保证装配后的缝隙均匀，也能在振动工况下避免上下壳体出现松脱错位；天线接口的伸出高度要匹配常用工业天线的安装空间，避免天线安装后和相邻的线缆、固定结构出现干涉。从建模的细节处理来看，壳体表面的PEPWAVE标识采用凹刻处理，凹刻深度0.3mm，既可以保证标识的耐磨度，不会因为长期户外使用出现标识磨损脱落，也不会因为凸起的标识影响设备在狭小空间内的安装推入。设备的电源接口布置在以太网口的另一侧，接口周围做了绝缘挡墙，避免电源插拔时的电火花影响相邻的网络信号接口，同时挡墙也能强化接口位置的结构强度，在电源插头受到侧向力时不会直接扯坏内部焊盘。

　　对于结构设计从业者来说，这类工业通讯设备的建模核心不在于曲面的复杂度，而在于每一处结构细节都要对应实际的工况需求，比如散热鳍片的厚度、间距，既要保证足够的散热面积，也要考虑压铸生产时的拔模角度，避免出现生产时的粘模问题；安装孔的位置要避开内部PCB板的走线区域，防止螺丝拧入时打穿板层造成短路。整体结构的设计思路始终围绕工业场景的可靠性要求展开，没有多余的装饰性结构，每一处凸台、筋位、开孔都有对应的功能指向，这也是工业设备结构设计和消费类产品设计最核心的区别，所有的结构形式都服务于长期稳定运行的核心目标。
