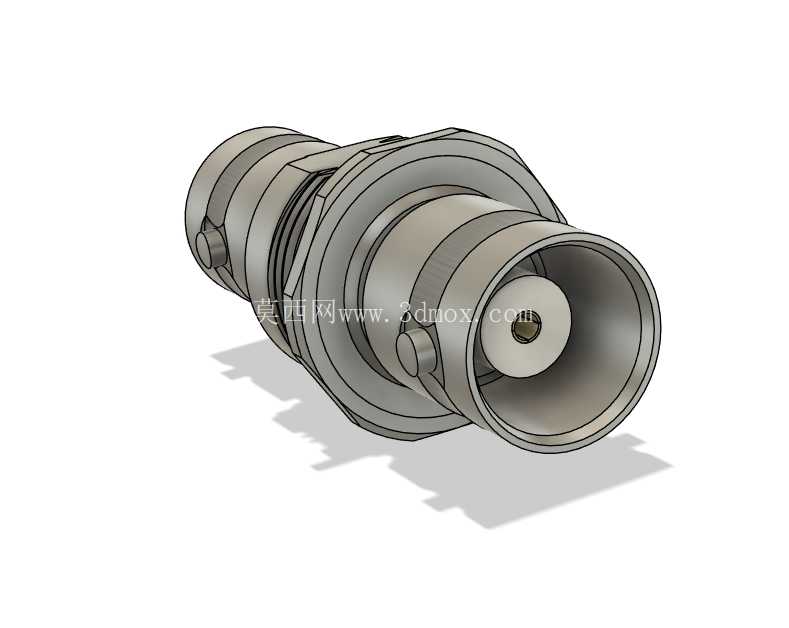

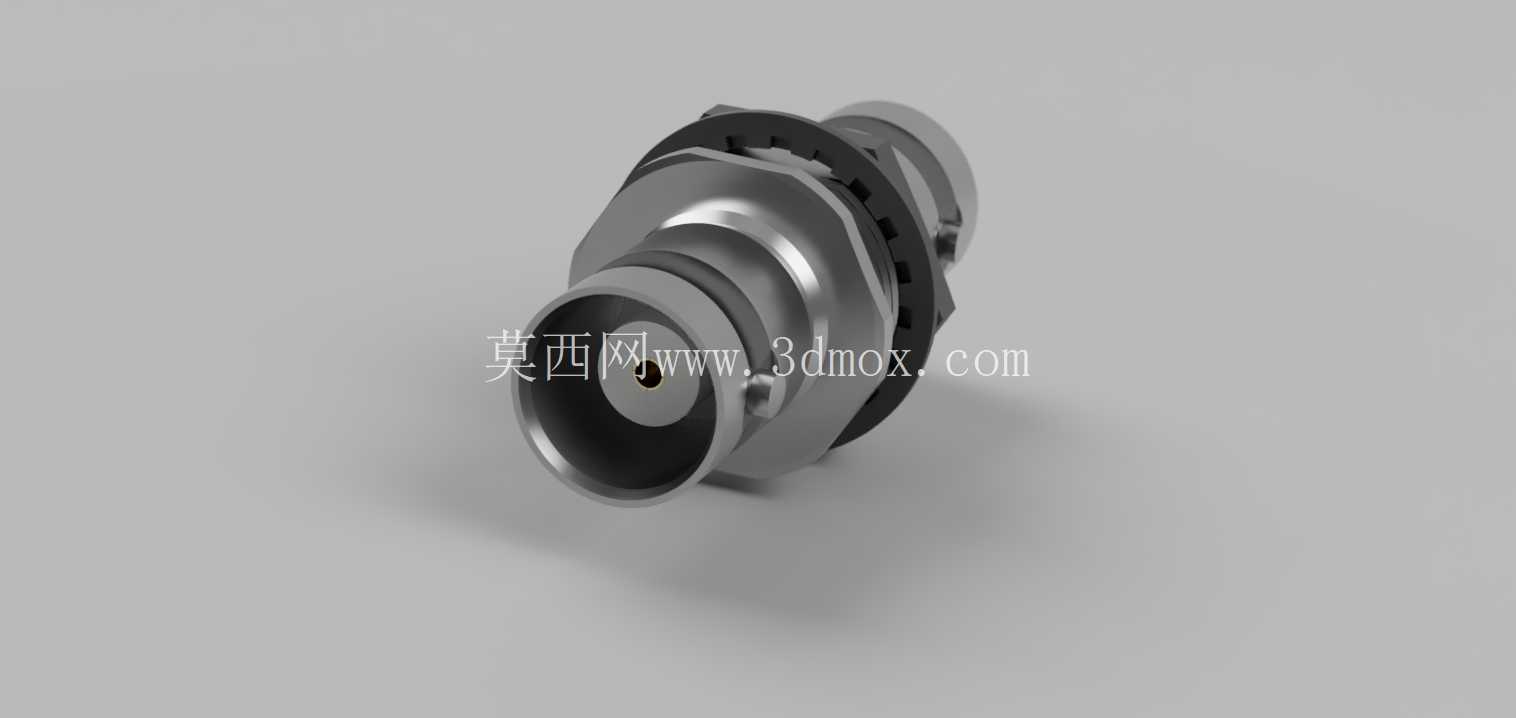

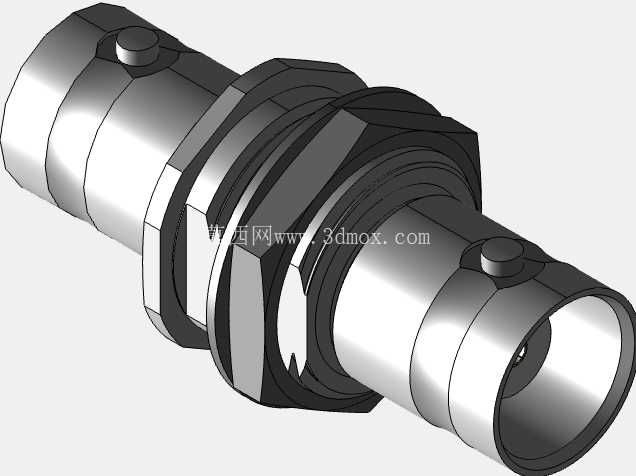

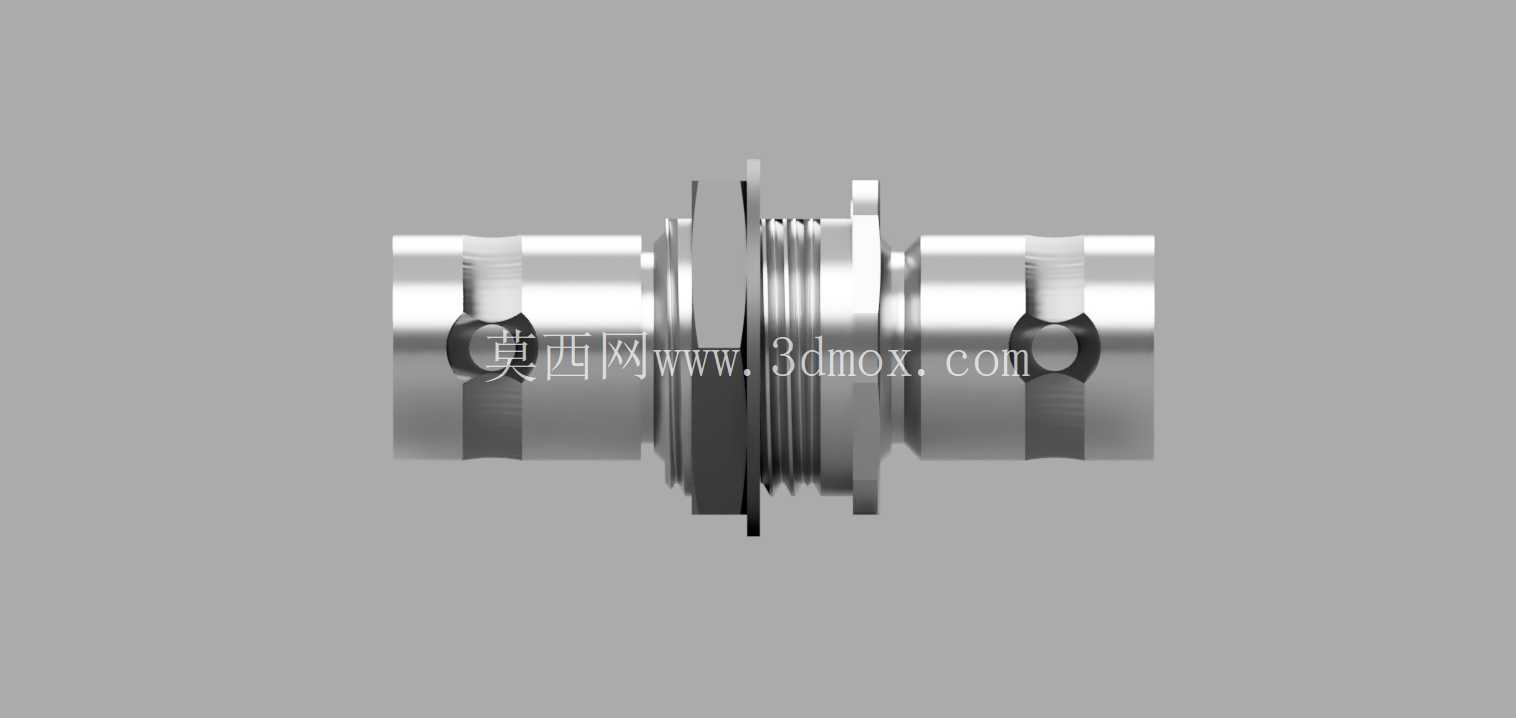

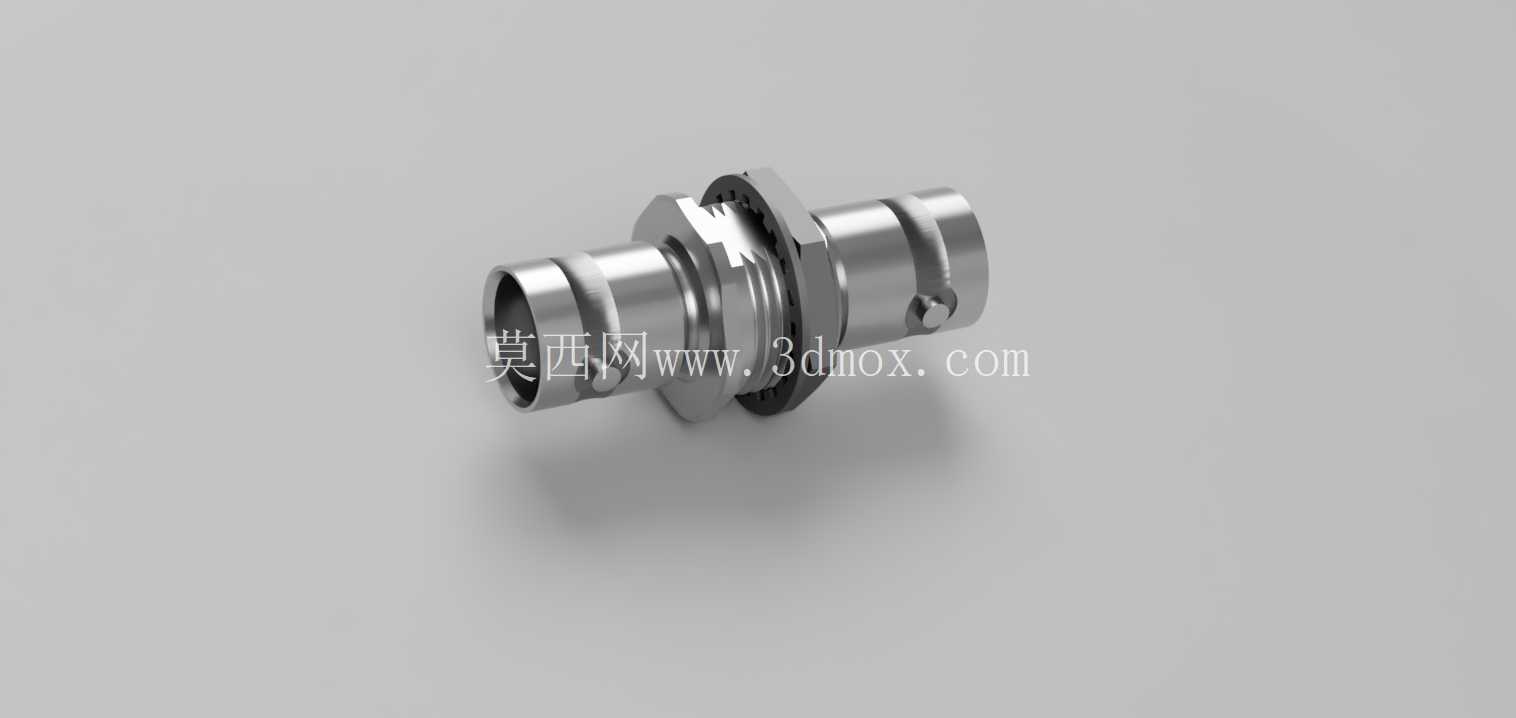

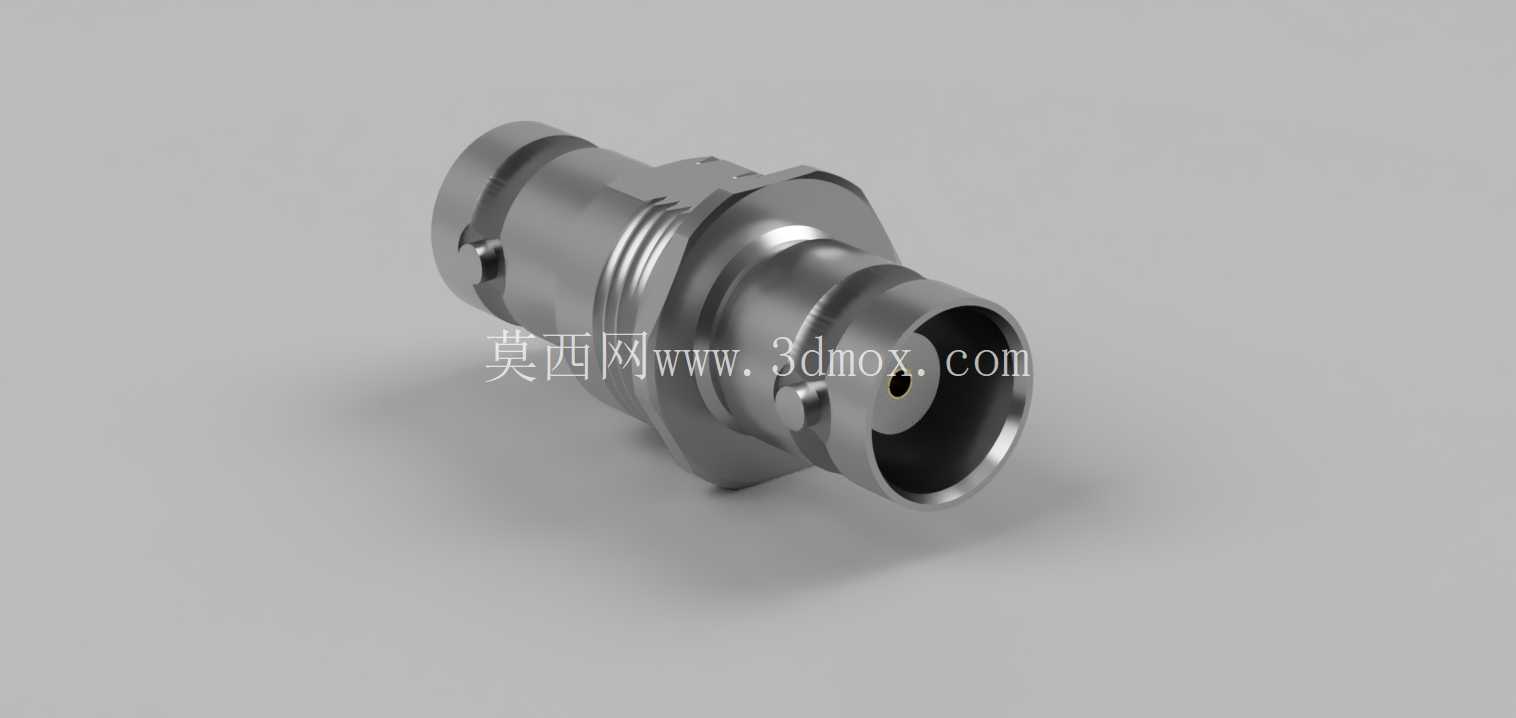

BELFUSE-BJ28型BNC穿舱射频连接接头

在射频信号传输链路的搭建过程中，穿舱式连接器是实现设备舱体内外信号贯通、同时保证舱体结构完整性与电磁屏蔽效能的核心零部件，这款BNC穿舱接头正是针对这类场景开发的连接部件。从实际工程应用来看，这类接头常被用于通信机箱、测试仪器、射频信号分配设备的隔板安装场景，当设备需要将内部射频电路的信号引出至舱外，或是将外部天线的信号接入舱内电路时，就需要这类穿舱结构完成跨壁连接，避免在舱壁上开设过大的开孔破坏结构强度，同时也能保证连接位置的结构稳定性，不会因为外部线缆的拉扯导致内部电路连接松脱。

从功能特性上看，这款接头采用标准BNC接口结构，卡口式锁紧设计能够在快速插拔的同时保证连接的可靠性，在振动环境下也不会出现连接松脱导致的信号中断问题，适配常规的50Ω或75Ω阻抗BNC线缆，能够覆盖从直流到GHz级别的射频信号传输需求，满足常规通信、测试场景的信号传输要求。接头整体采用金属壳体结构，一方面能够为内部的接触件提供机械防护，避免外力磕碰导致内部插针变形，另一方面金属壳体能够形成连续的电磁屏蔽层，减少外部电磁干扰对传输信号的影响，同时也避免内部信号向外辐射产生电磁泄漏。

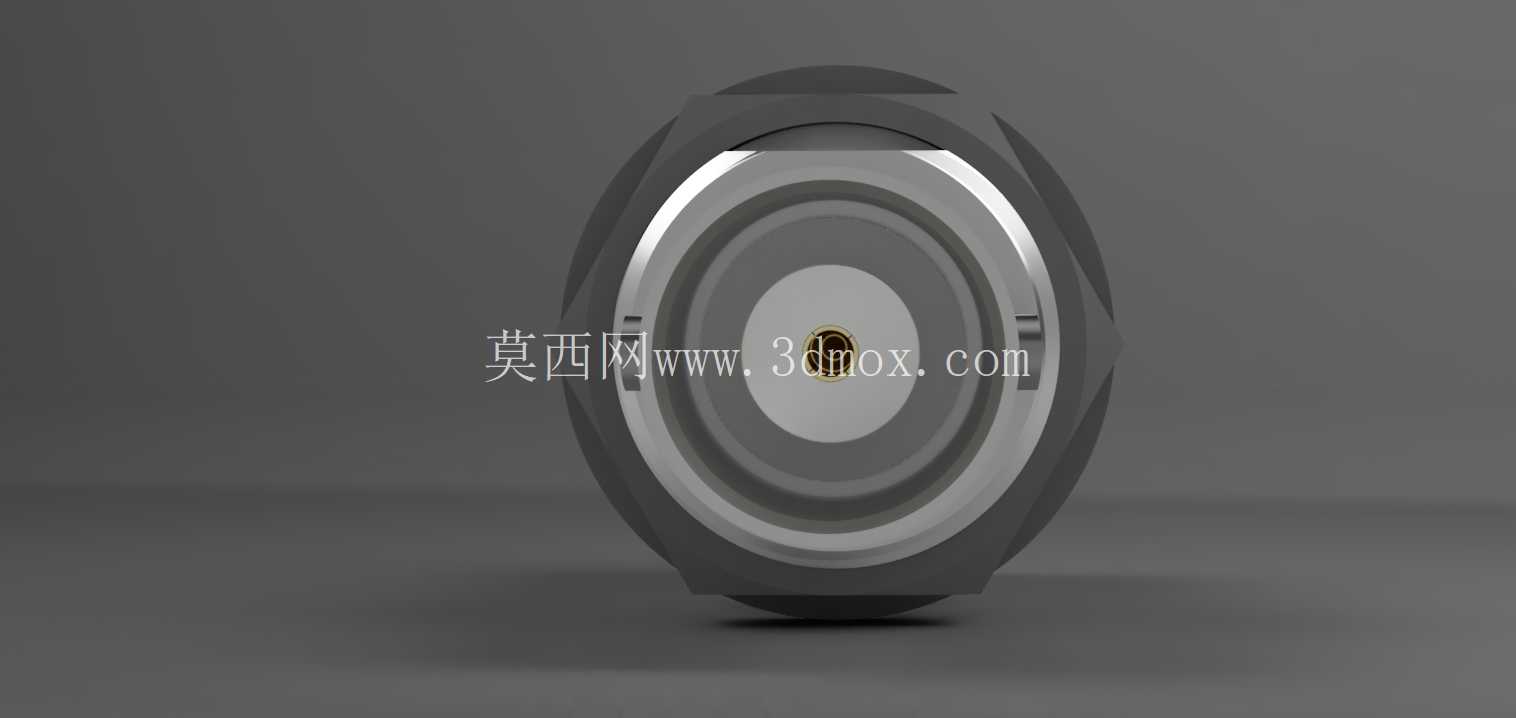

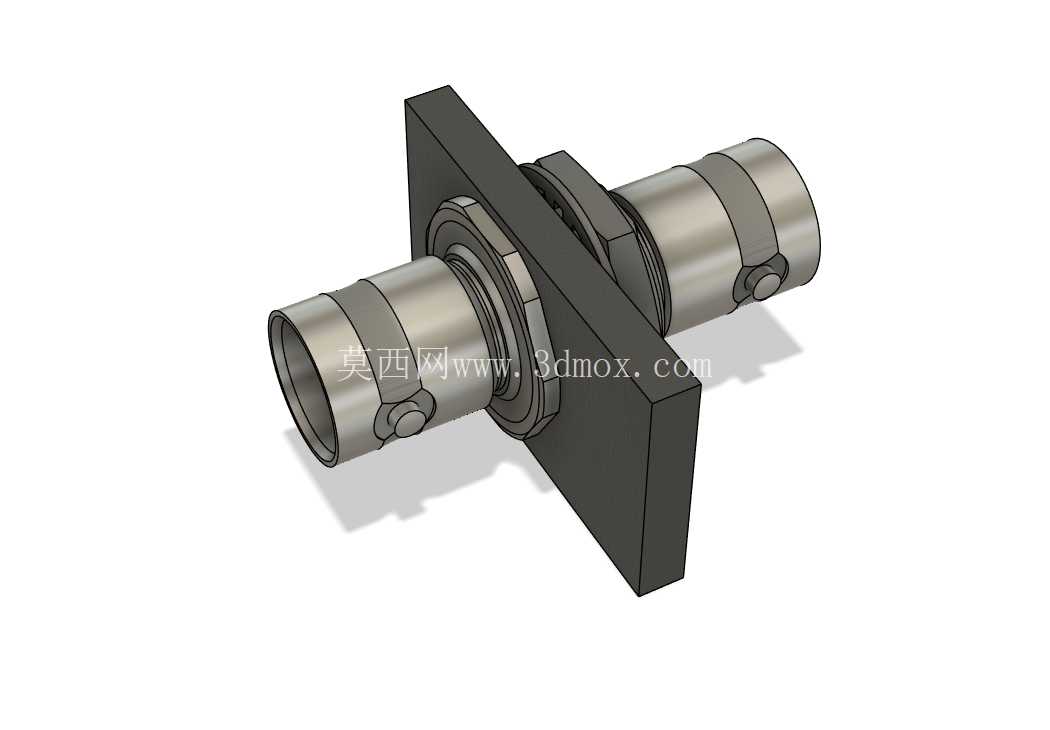

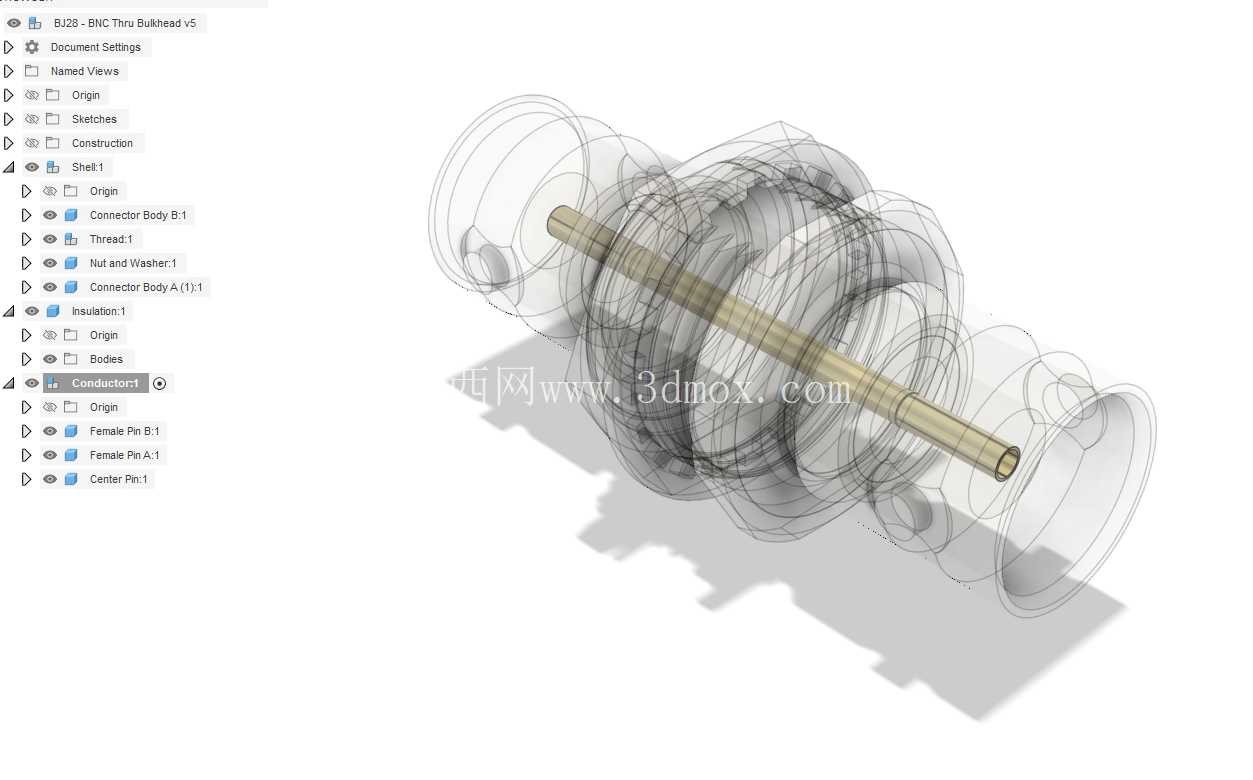

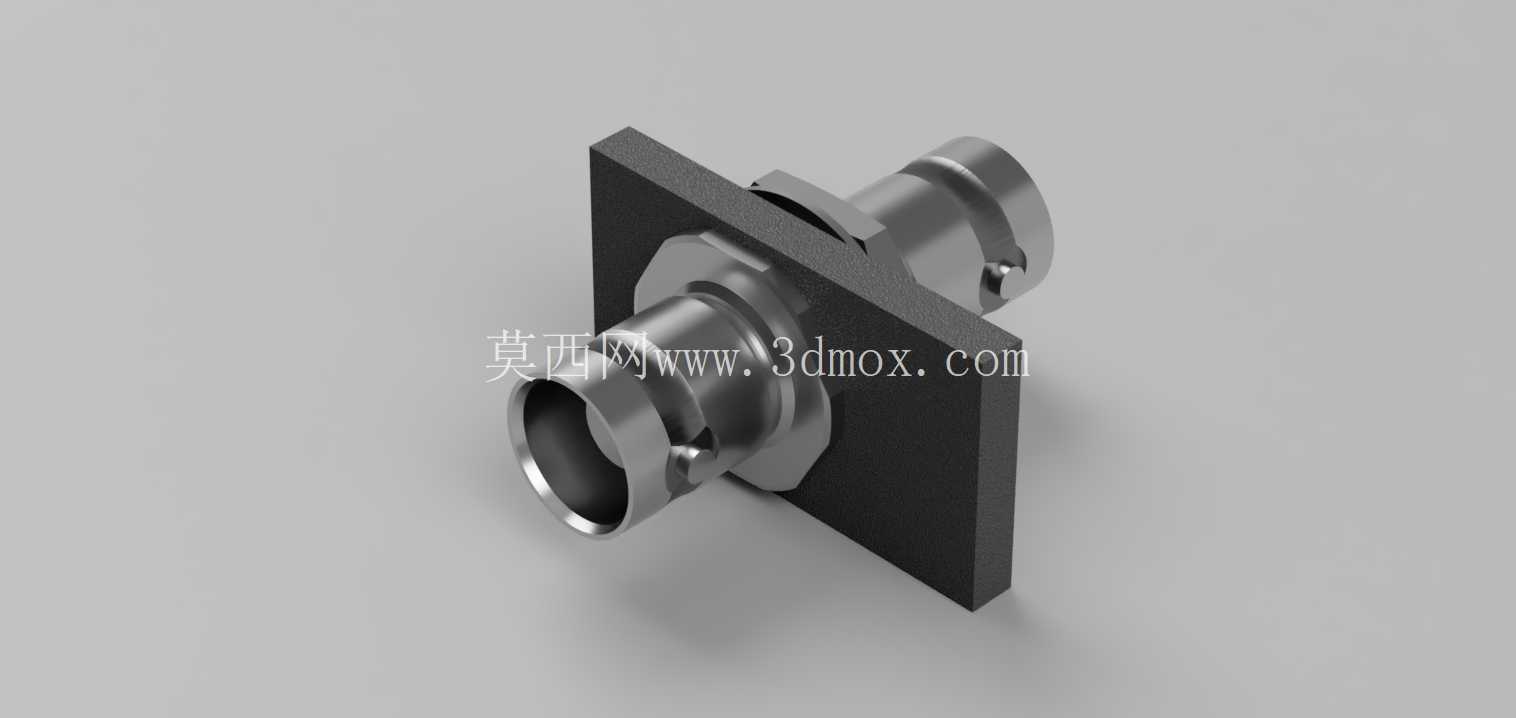

在设计思路上，这款穿舱接头采用了前后分体式的穿舱固定结构，中间设置有适配隔板厚度的限位轴肩，安装时只需要将接头从舱体外侧插入预先开好的安装孔，在舱内侧通过配套的锁紧螺母拧紧，即可将接头牢牢固定在舱壁隔板上，不需要额外设计复杂的固定支架，能够大幅简化舱体结构的设计工作量。接头两端均为标准BNC母头接口，舱内侧可以直接连接设备内部的射频线缆或是电路板上的射频连接座，舱外侧则可以直接连接外部的测试线缆、天线等部件，两端接口的一致性能够减少转接环节的信号损耗，保证信号传输的一致性。接触件部分采用插针加插孔的弹性接触结构，插针表面做了镀层处理，能够减少接触电阻，同时提升耐磨性能，保证多次插拔之后依然能够保持稳定的接触性能，不会因为接触不良导致信号衰减增大。

从安装边界与尺寸设计来看，这款接头的穿舱轴肩直径经过优化，适配行业内通用的BNC穿舱安装开孔尺寸，不需要针对这款接头单独定制特殊规格的开孔，能够直接兼容现有设备的安装孔位，替换同规格的老旧接头时不需要对舱体结构做二次加工。接头的整体长度控制在合理范围内，舱内侧伸出的长度不会占用过多的设备内部空间，不会和舱内的其他电路板、结构件产生干涉，舱外侧的接口长度也足够保证外部连接器的插拔操作空间，不会因为舱壁外侧的结构遮挡导致无法完成线缆连接。接头的锁紧螺母采用标准六角结构，使用常规的扳手就可以完成拧紧操作，不需要特殊的定制安装工具，现场装配和后期维护更换都十分便捷。接头的密封结构在轴肩位置设计有适配密封圈的安装槽，安装时加装密封圈就可以实现舱壁位置的防尘防水密封，满足户外设备、工业环境下的防护要求，避免水汽、灰尘从安装缝隙进入设备内部，提升设备在复杂环境下的运行可靠性。

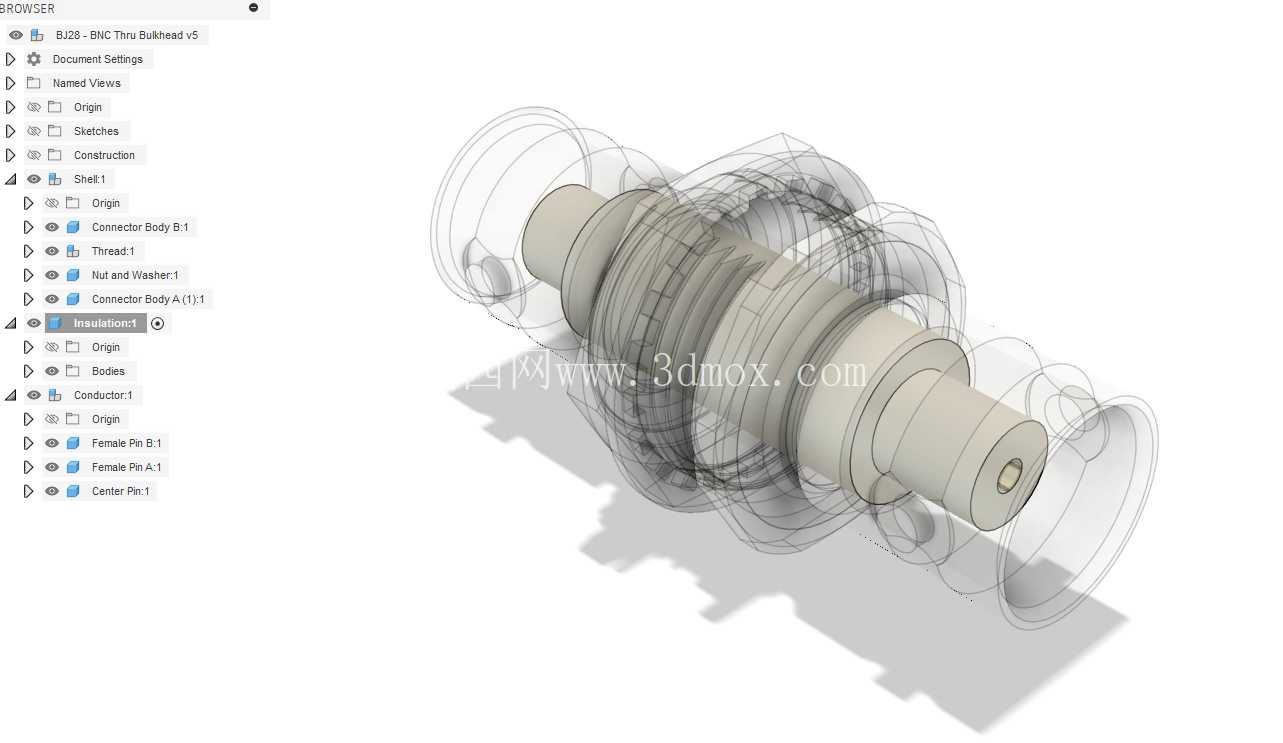

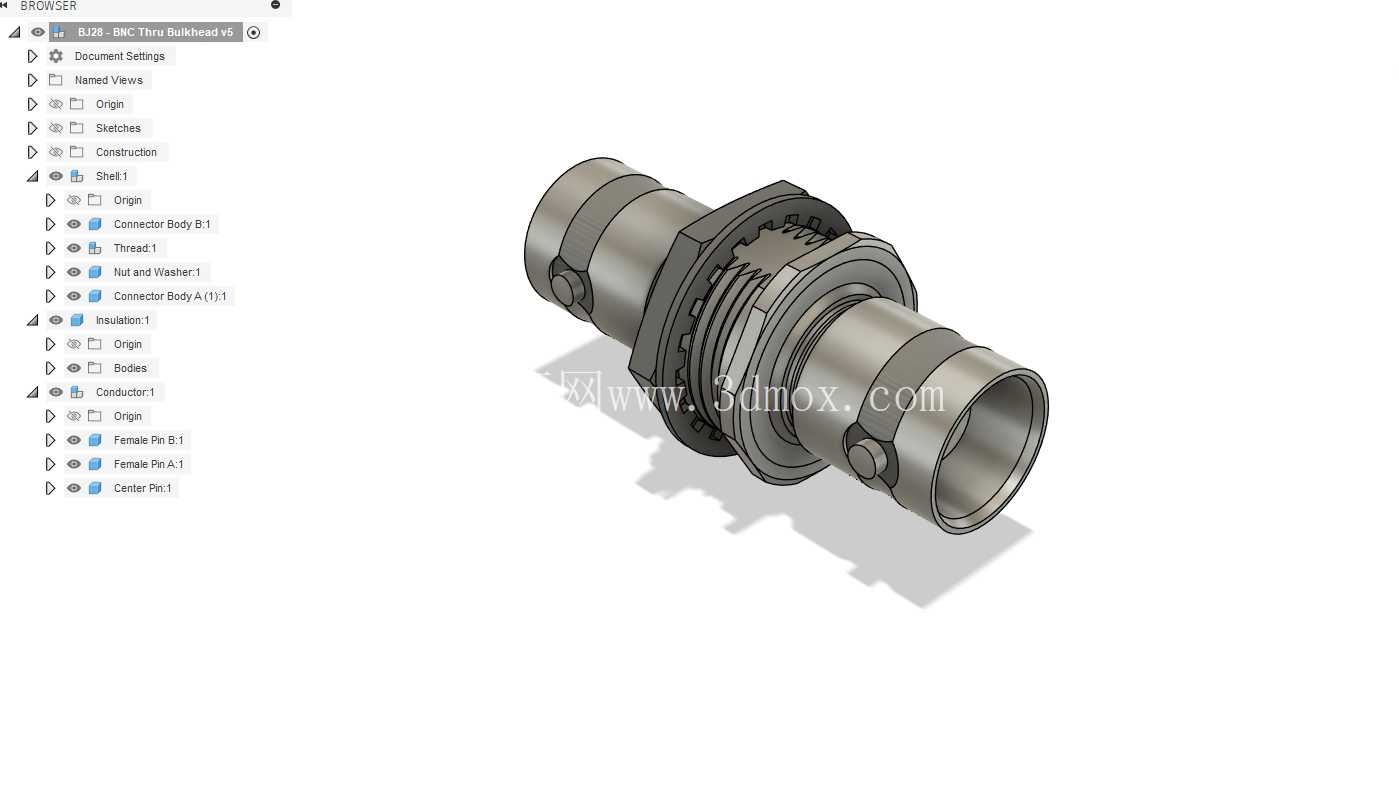

在实际选型应用中，这类穿舱BNC接头常被用于示波器、信号发生器等测试仪器的信号接口面板，以及通信基站的射频信号穿舱位置，还有部分工业控制设备的射频信号传输环节，其稳定的连接性能和便捷的安装方式，能够大幅降低结构设计的复杂度，同时提升整个信号链路的可靠性。建模过程中严格按照实际产品的尺寸公差进行特征绘制，每个卡槽、螺纹段、轴肩的尺寸都和实物保持一致，接口部分的尺寸完全符合BNC接口的行业标准，能够直接用于设备结构的虚拟装配，验证安装孔位、操作空间是否存在干涉，也可以用于装配工艺的模拟，提前排查安装过程中可能出现的问题，减少实际打样过程中的修改次数，缩短产品开发周期。
