19英寸5U机架空白面板结构设计

在通讯机房、测试实验室的标准19英寸机架部署场景中，空白面板是机架内部气流组织管理、预留槽位防护、整体外观规整化的核心配套结构件，这类看似简单的结构件，实际对尺寸精度、安装适配性有极高要求，一旦尺寸偏差超过允许范围，就会出现安装错位、缝隙不均、固定孔位无法对齐的问题，直接影响机架内部的冷风道密封效果，甚至会干扰相邻槽位设备的正常安装与运维操作。

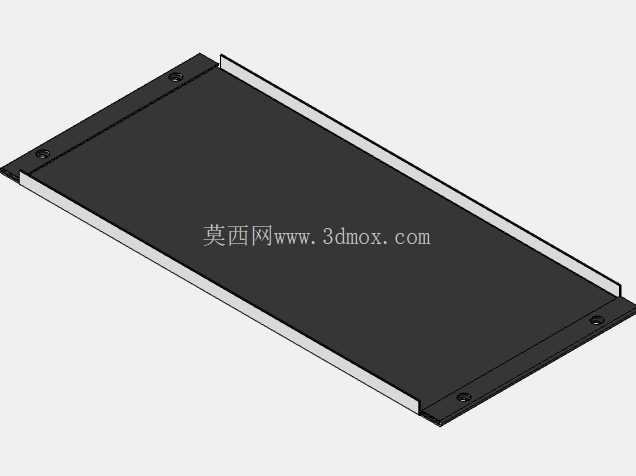

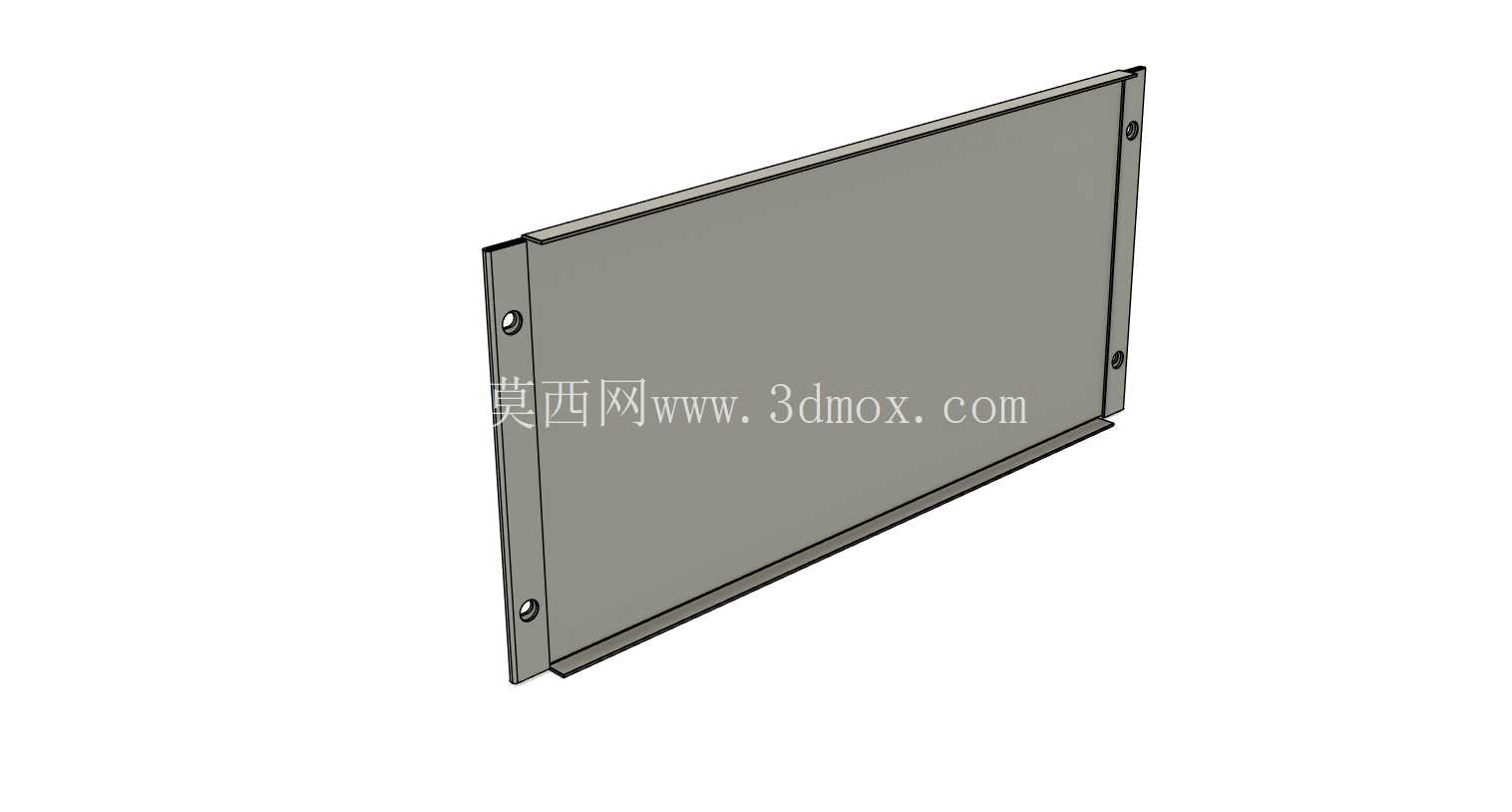

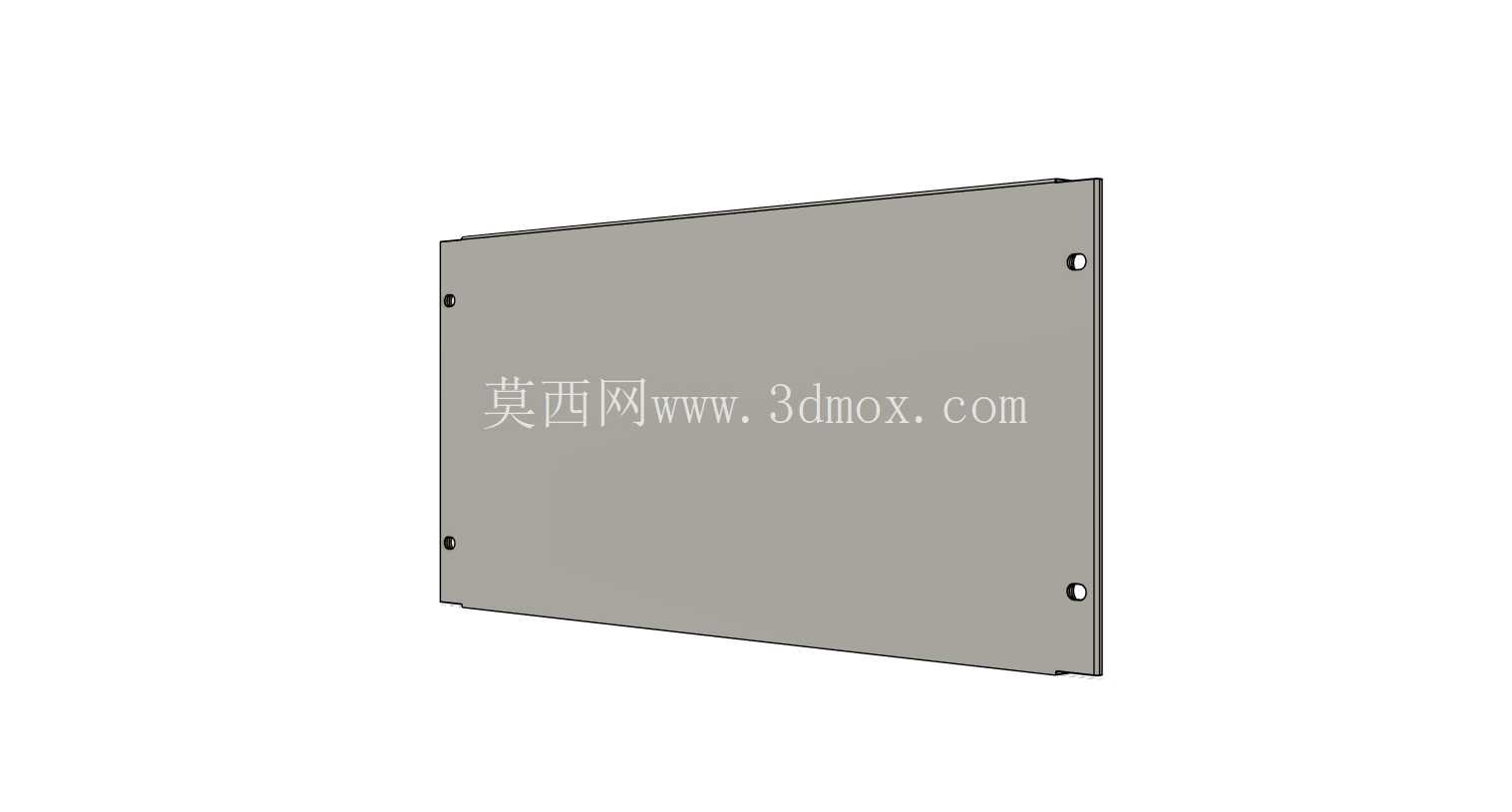

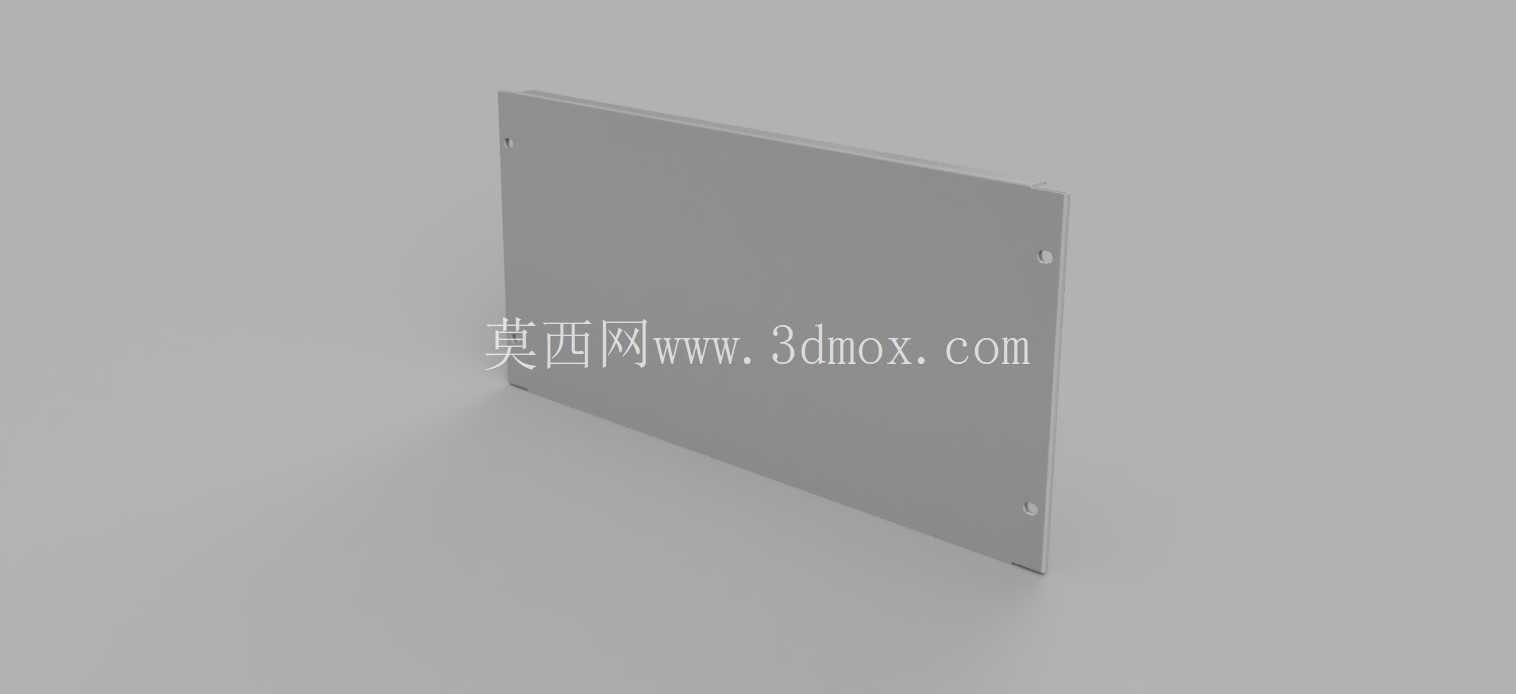

本次设计的5U规格空白面板，完全遵循标准19英寸机架的安装规范进行结构建模，整体外形尺寸严格匹配5U高度对应的机架槽位空间，面板主体采用平板式结构，四个角位预留符合机架安装标准的固定孔位，孔位的位置度公差控制在0.1mm以内，确保安装时可以直接对齐机架立柱的通用安装孔，无需现场二次打孔修正。面板边缘做了轻微的倒角处理，既可以避免安装运维过程中锐边划伤操作人员，也能消除板材切割后的毛刺应力集中问题，提升结构件的长期使用稳定性。

从设计思路层面，这款面板定位为水刀切割定制的基准模板，建模过程中优先还原了专业测试设备机架空白面板的精度基准，面板主体的平面度控制在0.2mm/m以内，安装后不会出现中部鼓胀或者凹陷的情况，能够完全覆盖对应槽位的空缺区域，阻断机架内部冷热气流的非预期串流，帮助机架内部形成有序的冷风通道，提升安装在机架内的通讯设备、测试仪器的散热效率。面板表面为平整无开孔的空白状态，使用者可以根据自身的实际布线需求、接口扩展需求，在面板基准面上自行规划开孔位置、开孔尺寸，适配不同规格的连接器、指示灯、开关组件的安装，无需从零开始绘制面板的基础轮廓与安装孔位，能够大幅缩短定制面板的建模与加工准备周期。

在安装边界的设计考量上，建模时充分考虑了标准机架立柱的安装空间余量，面板的宽度尺寸严格匹配19英寸机架的立柱内侧安装间距，高度方向对应5U槽位的净空尺寸，安装后与上下相邻的设备面板、其他空白面板之间的缝隙均匀控制在0.5mm以内，既不会因为尺寸过大导致安装卡滞，也不会因为尺寸过小出现过大缝隙影响美观与密封效果。固定孔位采用通用的沉孔设计，安装螺丝拧紧后螺丝头部不会突出面板表面，保持机架正面的整体平整度，避免突出的螺丝头勾挂运维过程中的线缆或者划伤操作人员。面板的厚度选取兼顾了结构强度与材料成本，在常规机房环境下长期使用不会出现变形、翘曲的问题，即使在面板上开设一定数量的接口安装孔，剩余结构依然能够保持足够的刚性，满足长期使用的强度要求。

对于从事通讯机架集成、测试系统搭建的结构设计人员来说，这类高精度的空白面板基准模型，可以直接导入到整体机架装配模型中进行布局验证，提前预判槽位占用、气流组织、安装干涉的相关问题，也可以直接导出加工图纸用于水刀、激光切割等钣金加工工序，减少基础结构建模的重复工作量，提升机架整体设计的效率与精度。在实际的设备集成场景中，这类空白面板除了基础的封堵、防护作用外，还可以作为定制接口面板的载体，根据不同测试系统、通讯系统的外接接口需求，在空白面板上灵活布置电源接口、信号接口、散热通风孔、状态指示灯等组件，实现机架前面板的个性化定制，同时保持整体外观的统一性与规范性。
