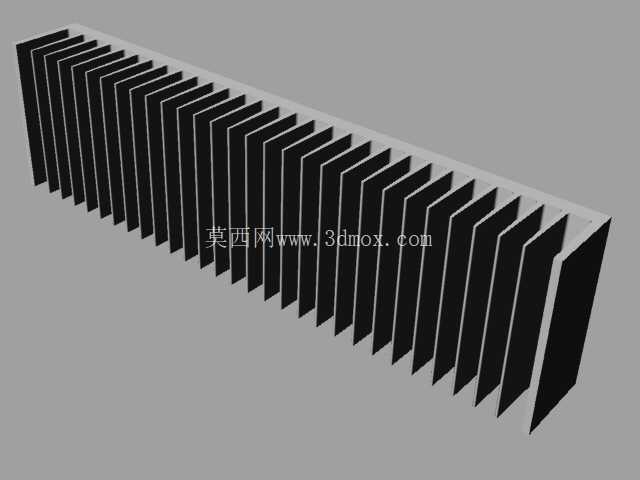

300mm深2U无波浪鳍片功放散热器结构设计

在专业音频功率放大设备的热管理设计中，被动式铝挤散热器的选型与结构匹配，直接决定了大功率输出工况下功率器件的结温稳定性，进而影响整机的失真度指标与长期运行可靠性。这款深度300mm的2U规格散热器，正是针对标准机架式专业功放、HiFi后级设备的安装空间约束开发的被动散热结构，整体采用等厚直鳍片阵列布局，没有采用常见的波浪形鳍片冲压结构，核心考量是在2U的有限高度空间内最大化拓展有效散热面积，同时规避波浪鳍片在铝挤成型后产生的应力变形问题，保证鳍片与底座的一体成型结合强度，降低鳍片与底座之间的接触热阻。

从安装边界来看，该散热器完全适配19英寸标准机架的2U安装高度，300mm的纵深尺寸刚好匹配常规专业功放机箱的内部深度，底座平面预留了足够的功率器件安装位，可以直接贴合安装多对大功率输出管、整流桥堆等发热元器件，不需要额外加装转接铜座，减少了二次传热界面的热阻损耗。直鳍片的排布方向顺着机箱内部的自然对流风道设计，当设备平放安装时，鳍片间隙形成垂直方向的空气流道，热空气可以顺着鳍片间隙自然向上逸出，不需要额外加装高转速风扇就能满足甲类、甲乙类功放额定输出功率下的散热需求，彻底避免风扇运转带来的振动与气流噪声，契合HiFi音频设备对低噪声运行的核心要求。

在结构设计细节上，每一片鳍片的厚度与鳍间间隙经过反复匹配验证，既避免鳍片过薄导致铝挤成型时出现充型不满、鳍片倒伏的工艺缺陷，也防止鳍间间隙过小造成空气流动阻力增大、对流换热效率下降的问题。底座部分采用加厚设计，一方面保证整体结构的刚性，在安装功率器件、锁紧固定螺丝时不会出现底座变形导致的器件贴合间隙，另一方面加厚的底座可以形成均热层，将不同位置功率器件产生的热量快速横向扩散，避免局部热点集中，让每一片鳍片都能参与到换热过程中，提升整体散热效率。鳍片的边缘做了微小的倒角处理，既可以去除铝挤成型后的锐边毛刺，避免装配过程中划伤操作人员或线缆绝缘层，也能在一定程度上优化鳍片端部的气流扰动，强化对流换热的边界层换热效果。

从实际应用场景出发，这款散热器除了适配标准2U机架式功放外，也可以用于同安装尺寸的工业通讯电源、大功率固态射频功放、专业音频处理器等需要被动无风扇散热的电子设备，其直鳍片结构的风阻特性，也适配小流量低转速风扇的强制风冷工况，当设备需要短时过载输出时，搭配低转速静音风扇就能快速将热量带出，不会出现热量累积导致的器件过热保护。在三维建模过程中，该结构严格还原了铝挤工艺的拔模角度与圆角特征，所有尺寸参数都符合铝挤型材的生产工艺要求，不需要二次修改就可以直接导出工程图用于开模生产，鳍片的阵列排布完全等距，底座的安装孔位可以根据不同的器件布局灵活调整，不会破坏整体的散热结构强度。不同于消费级电子设备采用的薄型冲压鳍片散热器，这种一体铝挤的直鳍片结构拥有更长的使用寿命，不存在鳍片与底座连接失效的风险，在长期高低温循环工况下也不会出现接触热阻上升的问题，能够满足专业音频设备、工业电子设备长达十数年的连续运行需求。
