带安装轴座的大流量离心风轮结构设计

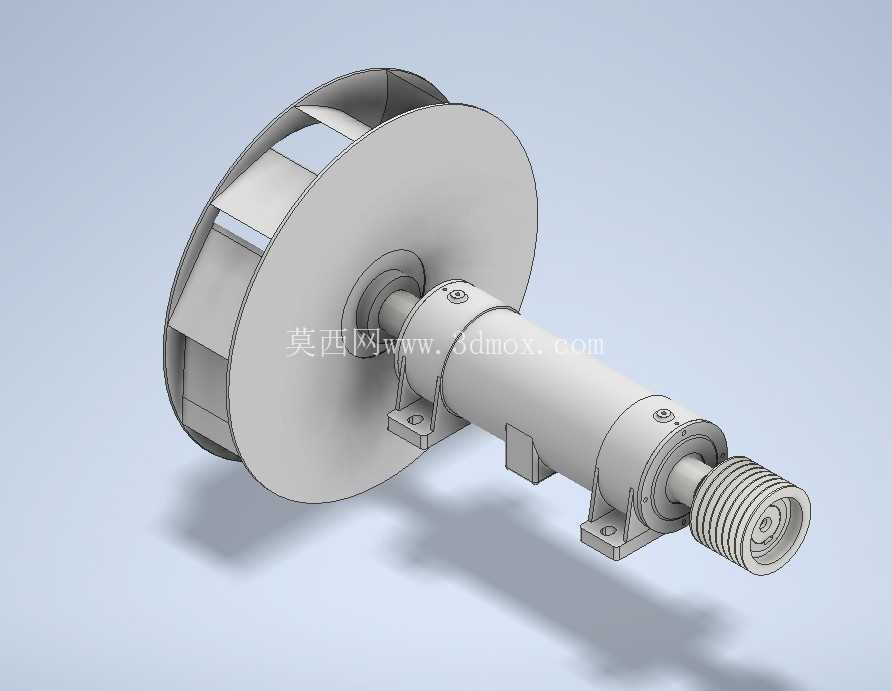

这款带集成传动轴与安装支座的离心式风轮结构，主要适配工业通风散热、设备强制风冷、小型流体输送类场景，在车间工位送风装置、大型设备内置散热风道、小型除尘设备的引风端都能见到同类结构的应用。从实际使用需求出发，这类风轮的核心作用是通过高速旋转产生的离心效应，将轴向进入的气流沿径向甩出，形成稳定的风压与风量，为后端系统提供持续的气流动力，相比轴流风轮，它能提供更高的出口风压，更适合带有一定风道阻力的通风回路。

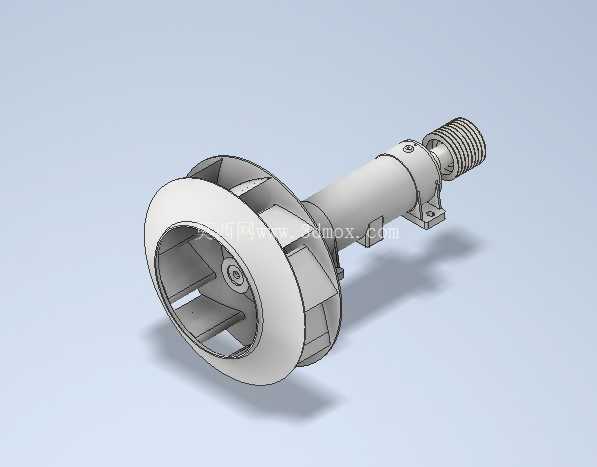

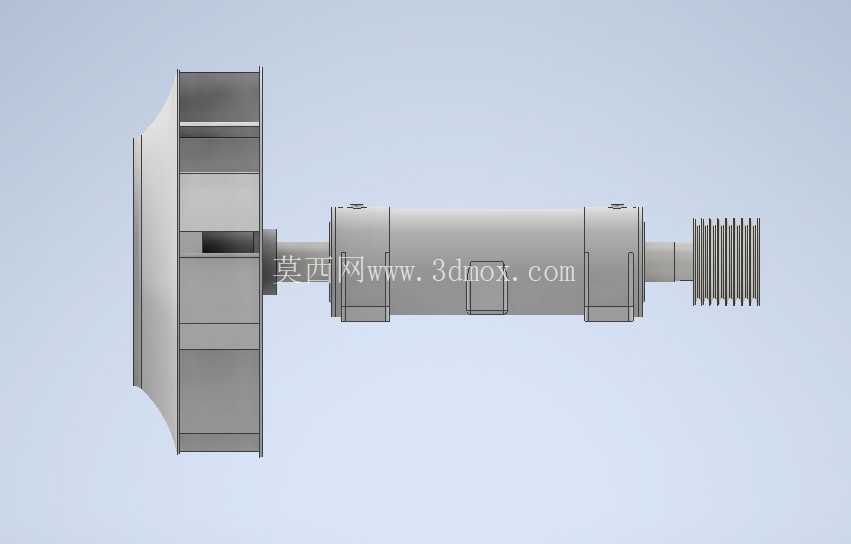

结构设计上，风轮部分采用后向式叶片布局，叶片与前后轮盘一体衔接，轮盘边缘做了圆弧过渡处理，避免高速旋转时的应力集中，同时减少气流在轮腔内部的涡流损耗；每片叶片的型线经过曲率优化，进风端做了导角处理，引导轴向进入的气流平滑转向径向，降低气流冲击带来的噪音与能量损失。与风轮刚性连接的传动轴采用阶梯轴设计，靠近风轮的轴段直径更大，用来承担风轮旋转产生的弯矩，远离风轮的轴段加工有外螺纹结构，用来适配传动端的连接部件，可匹配皮带轮、联轴器等不同传动形式，满足不同设备的动力输入需求。

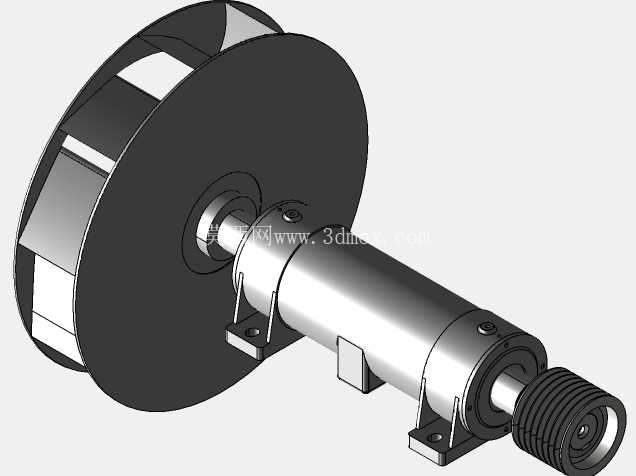

轴身中部集成的安装支座采用分体式抱紧结构，支座上预留了两个对称的安装孔位，安装时可通过螺栓将整个风轮组件固定在设备的安装基面上，支座与轴身配合的位置预留了轴承安装位，内置的轴承可以为传动轴提供稳定的径向支撑，限制轴系的径向跳动，保证风轮高速旋转时的同轴度，避免风轮与周边风道结构发生刮蹭。轴端的螺纹段旁设计有锁紧定位结构，安装传动部件时可通过锁紧螺母实现轴向定位，防止传动部件在运转过程中发生轴向窜动。

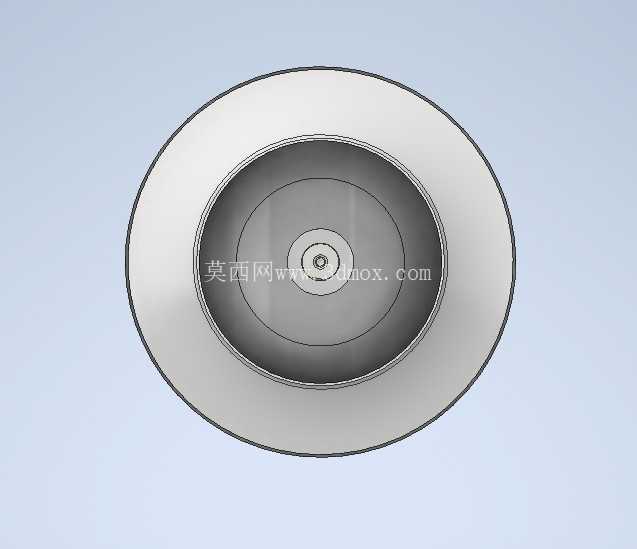

从安装边界来看，风轮的最大外径是整个组件的径向最大尺寸，安装时需要在风轮外围预留足够的风道间隙，一般间隙值控制在风轮直径的2%-5%之间，间隙过小容易产生气流泄漏降低风压，间隙过大则会增加整个设备的体积占用；传动轴的轴向尺寸需要匹配设备内部的安装深度，安装支座的孔位间距要和设备基面的预留安装孔对齐，安装基面的平面度需要控制在合理范围内，避免支座安装时发生形变导致轴承卡滞。

实际选型应用时，这类风轮组件需要匹配对应功率的动力源，根据所需的风量风压参数确定风轮的额定转速，传动端如果采用皮带传动，还需要核算轴端的径向载荷，确保轴系与轴承的使用寿命满足设备的长期运行需求；风轮的材质一般根据使用环境确定，普通通风场景采用工程塑料或普通碳钢即可，若应用在高温、腐蚀类工况，则需要更换对应耐高温、耐腐蚀的材质，同时调整叶片与轮盘的壁厚，保证结构强度满足高速旋转的强度要求。在三维建模过程中，这类结构需要重点校验风轮的动平衡特性，叶片的分布要保证周向质量均匀，轴系的同轴度公差需要控制在合理范围内，避免高速运转时产生过大振动，影响设备运行稳定性。
