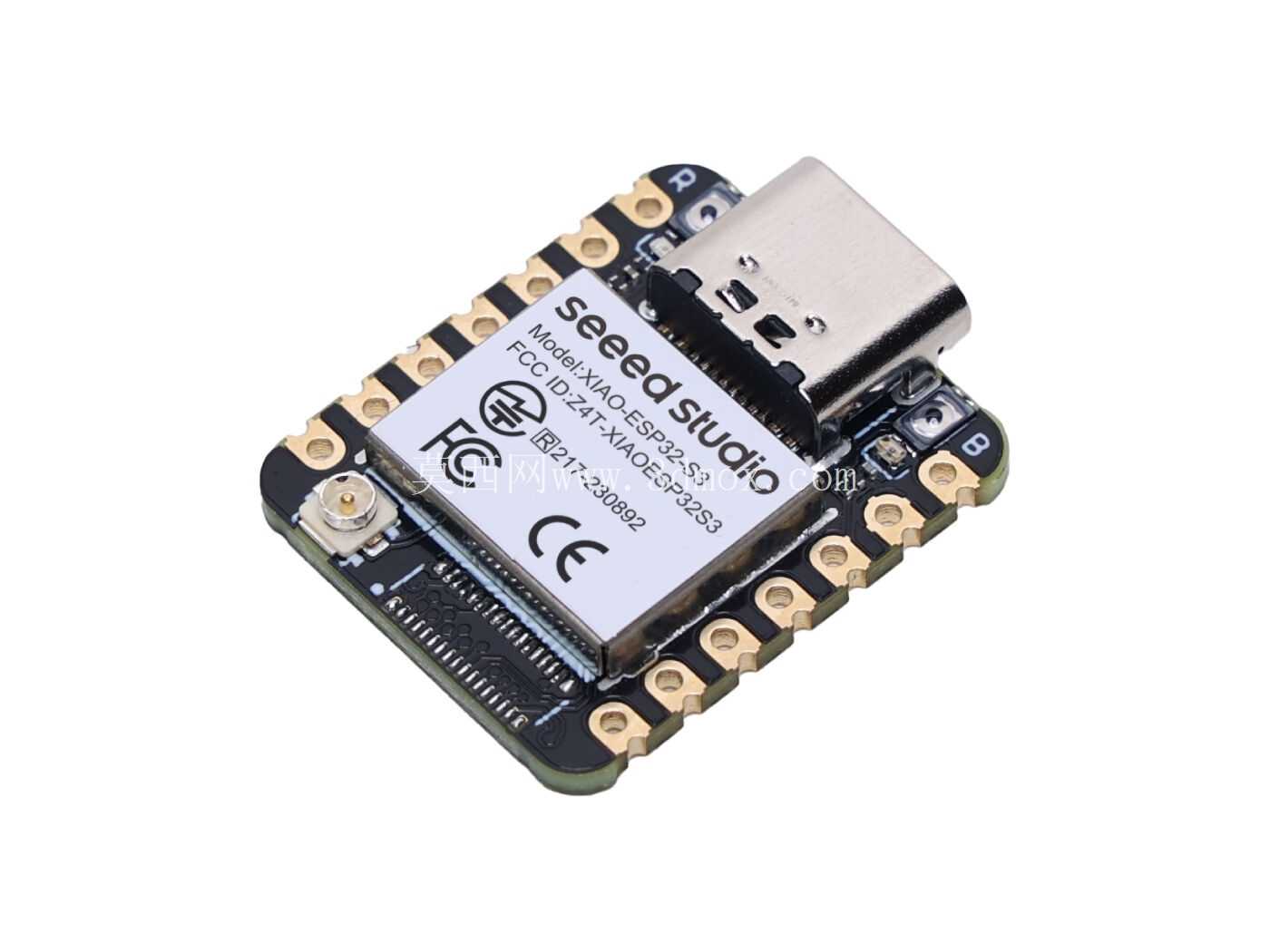

Seeed Studio XIAO ESP32S3开发板结构设计

做嵌入式硬件结构设计快八年，经手的主控板卡三维模型少说也有上百套，这次还原XIAO ESP32S3的结构，最开始是给客户做便携式环境监测节点做选型参考，毕竟这类微型主控的安装边界、接口位置直接决定整个终端的外壳开模尺寸，差一毫米都可能导致后期装配干涉。

先从实际落地的场景说，这块板卡现在用的最多的几个方向，一个是低功耗物联网传感节点，比如农业大棚里的温湿度采集终端、仓库的资产定位标签，靠它的深度睡眠低功耗特性，配合锂电能做到半年以上不用换电池；再就是小型智能家居的控制模组，比如贴装式的灯光控制器、门窗磁传感器，体积小到能塞进86型接线盒的缝隙里；还有一类是可穿戴设备的主控，比如运动手环原型、便携式健康监测贴，板载的棒状天线不用额外引出天线走线，能省出不少结构空间。

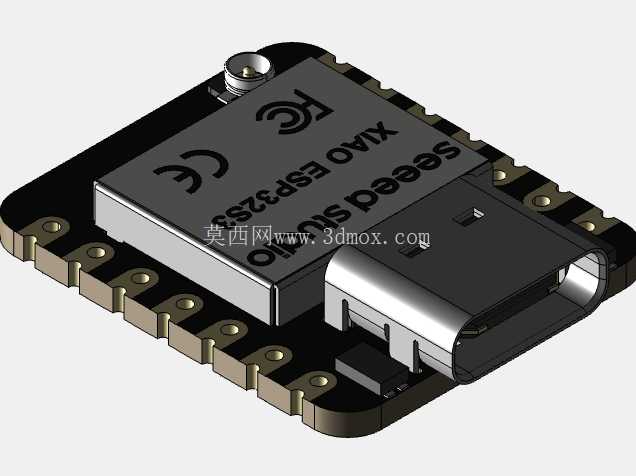

说回功能特性对应的结构设计，这块板用的是ESP32-S3双核处理器，主频240MHz，支持WiFi和BLE5.0，硬件上带锂电池充电管理电路，所以结构建模的时候特意把板边的IPEX天线座、Type-C接口、所有半孔焊盘的位置都做了公差预留，Type-C接口的舌片高度、插拔方向完全按照公头的插拔行程做了避让，避免外壳开孔后插线顶到板卡。板载的2.4GHz棒状天线是贴装在板边的，建模的时候特意把天线周围3mm范围内的区域留空，没有布置任何金属结构件，避免信号屏蔽，这也是做无线通讯类板卡结构最容易踩的坑，很多新手建模的时候为了紧凑把金属固定柱放在天线旁边，最后实测信号衰减能到20dB以上。

设计思路上，这块板本身采用的是邮票孔半孔设计，长宽尺寸控制得非常紧凑，整体轮廓是带圆角的矩形，四个角的定位孔间距是标准的2.54mm排针间距，既可以直接焊接在载板上做嵌入式集成，也可以排针插装在面包板上做原型验证。建模的时候所有焊盘的高度都按照实际焊锡后的0.2mm凸起做了补偿，避免后期装配的时候板卡和载板之间出现间隙，或者焊盘顶到外壳内壁。板上的主要器件，比如主控芯片、Flash芯片、USB转换芯片的高度都做了1:1还原，最高的器件是Type-C接口，高度大概2.5mm，其次是IPEX天线座，高度1.8mm，所以外壳设计的时候内部净空高度留3mm就足够，不用做多余的凸起，能最大限度压缩终端产品的整体厚度。

安装边界这块要特别注意，板卡的底部是没有器件的，所有表贴器件都布置在正面，所以背面可以直接贴装在散热片或者电池表面，只要做好绝缘处理就行。板边的所有IO半孔都是功能引脚，建模的时候把每个引脚的位置都做了标记，方便后期做载板布线的时候对齐，也方便结构设计的时候预留出线槽位置。另外板上的复位按键、BOOT按键都是侧贴在板边的，高度和板厚基本齐平，做外壳的时候可以在对应位置做轻触按键的凸点，不用额外留按键的安装空间，这也是这块板结构设计比较巧妙的地方，把按键藏在板边，不占用正面的器件布置空间。

之前做过一款基于这块板的冷链运输温度标签，当时就是靠这个模型提前做了外壳的适配，把板卡直接贴在CR2032纽扣电池的上方，整体外壳厚度只有6mm，比用其他开发板做的方案薄了近4mm，而且天线位置刚好对着外壳的塑料面，没有金属遮挡，实测在冷库的金属货架之间蓝牙传输距离能到15米，完全满足使用要求。还有一次做桌面小型机械臂的控制板，把这块板通过邮票孔直接焊在驱动载板上，省掉了排针的高度，整个控制模组的厚度压缩到了10mm以内，能直接塞进机械臂的底座空腔里，不用额外做控制盒。

建模的时候还特意考虑了不同安装方式的兼容性，除了邮票孔焊接，四个角的定位孔可以用M1.2的铜柱固定，也可以用双面胶直接粘贴，因为板身重量只有几克，粘贴固定的强度完全满足日常使用，适合快速原型验证的时候不用打螺丝，节省装配时间。另外板上的USB接口是居中布置在板边的，做外壳开孔的时候对中难度低，不用做偏心的避让结构，开模的时候能减少模具的复杂度，降低开模成本。

从结构工程师的角度看，这块板的设计本身就考虑了二次集成的便利性，所有器件的布置都避开了安装应力集中的区域，比如四个固定孔周围3mm范围内没有布置易碎的陶瓷器件，避免打螺丝的时候压力过大导致器件开裂。板卡的边缘做了半金属化处理，建模的时候把边缘的铜层厚度也做了还原，方便后期做EMC屏蔽处理的时候，导电泡棉能直接接触板边的接地铜层，提升整机的抗干扰能力。
