横向引脚朝下USB-C接口分线板结构

　　在嵌入式开发、小型电子设备原型搭建、桌面测试工装制作的场景里，接口转接类的小型板件一直是结构设计与电路调试环节高频用到的配件，这款横向布局的USB-C分线板，核心作用是将USB-C母座的各定义引脚规整引出为直插排针，方便工程师在面包板搭试、测试治具接线、小型功能模块集成时，不用反复焊接细软线，直接通过排针完成信号、电源的连通。从结构设计的角度看，这款分线板没有沿用常规竖向排针的布局，而是将引出排针设置在板件侧方且引脚朝向下方，这种布局调整完全是为了适配紧凑安装空间的需求——很多桌面测试台的工装层间距有限，竖向排针会占用板件上方的垂直空间，导致上层的固定压板或者屏蔽盖无法正常合盖，引脚朝下的横向布局能让整个分线板贴装在工装基板表面时，排针直接插入基板对应的焊盘孔内，板件上表面完全没有凸起的接插件结构，给上方的走线、屏蔽层预留出充足的空间。

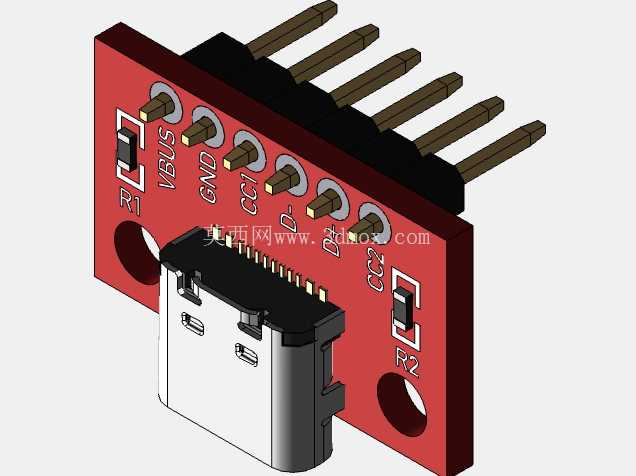

　　板件本体采用常规FR-4环氧板基材，红色阻焊层覆盖板面，板身两侧开有两个圆形安装孔，孔径适配M2规格的固定螺丝，安装孔的位置避开了板上的走线区域与元件焊盘，不管是用铜柱支撑固定在工装架上，还是直接用螺丝锁附在3D打印的安装基座上，都不会和板上的电子元件产生干涉。板载的USB-C母座为卧式贴片安装，母座金属外壳的定位柱直接插入板身对应的定位孔内，焊接后能承受反复插拔的侧向力，不会因为多次插拔导致母座松脱。母座旁设置的两个贴片电阻分别对应CC引脚的配置电路，不需要额外外接元件就能完成USB-C接口的基础识别，满足常规5V电源取电、低速信号传输的需求。引出排针采用2.54mm标准间距，和市面上通用的面包板、杜邦线规格完全匹配，排针座为黑色塑封材质，焊盘位置做了加大处理，手工焊接时不容易出现连锡、焊盘脱落的问题。从安装边界来看，整个分线板的厚度由三部分组成：PCB板自身厚度约1.6mm，下方排针引脚伸出长度约6mm，上方USB-C母座的凸起高度约3.5mm，整体垂直方向占用空间不到12mm，横向长度刚好覆盖USB-C母座与6pin排针的排布，宽度方向预留了安装孔的位置，整体轮廓非常紧凑，在多接口并排布置的测试工装上，相邻两个分线板的间距可以控制在15mm以内，不会出现元件互相磕碰的情况。

　　实际使用场景中，这类分线板常被集成在小型编程器、电源测试治具、桌面USB扩展模块的内部，作为外接Type-C线的接口端，相比直接把USB-C母座焊在主电路板上，这种分体式分线板可以单独更换，如果出现母座插坏、引脚脱焊的情况，不需要拆卸整个主电路板，直接更换分线板就能完成维修，大幅降低工装的维护成本。设计时特意将丝印标识做了放大处理，每个排针对应的引脚定义（VBUS、GND、CC1、D-、D+、CC2）都清晰印在对应焊盘旁，接线时不用反复查阅引脚定义手册，能减少接线错误的概率。板上的丝印还标注了两个电阻的位号R1、R2，方便后期维修时识别元件参数。

　　从结构强度上看，USB-C母座的金属外壳和PCB板之间除了贴片焊盘连接，还额外设置了两个固定焊片，焊接后和板身形成牢固的整体，能承受至少1000次以上的插拔循环，满足实验室测试工装频繁使用的强度要求。排针和PCB板的连接采用通孔焊接，焊锡充分填充孔壁，即使反复插拔杜邦线，也不会出现排针松动的情况。在做三维建模时，这款分线板的模型还原了所有元件的实际尺寸，包括母座的卡扣细节、排针的倒角、安装孔的沉边、丝印的位置，导入装配体后可以直接用来做干涉检查，提前验证安装空间是否足够，避免实际加工工装时出现元件和结构件碰撞的问题。对于做小型电子设备结构设计的工程师来说，这类精准的接口模型能大幅缩短建模时间，不用自己从零开始测绘每个元件的尺寸，直接调用就能完成整体布局设计。
