嵌入式多功能电力监测功率计结构设计

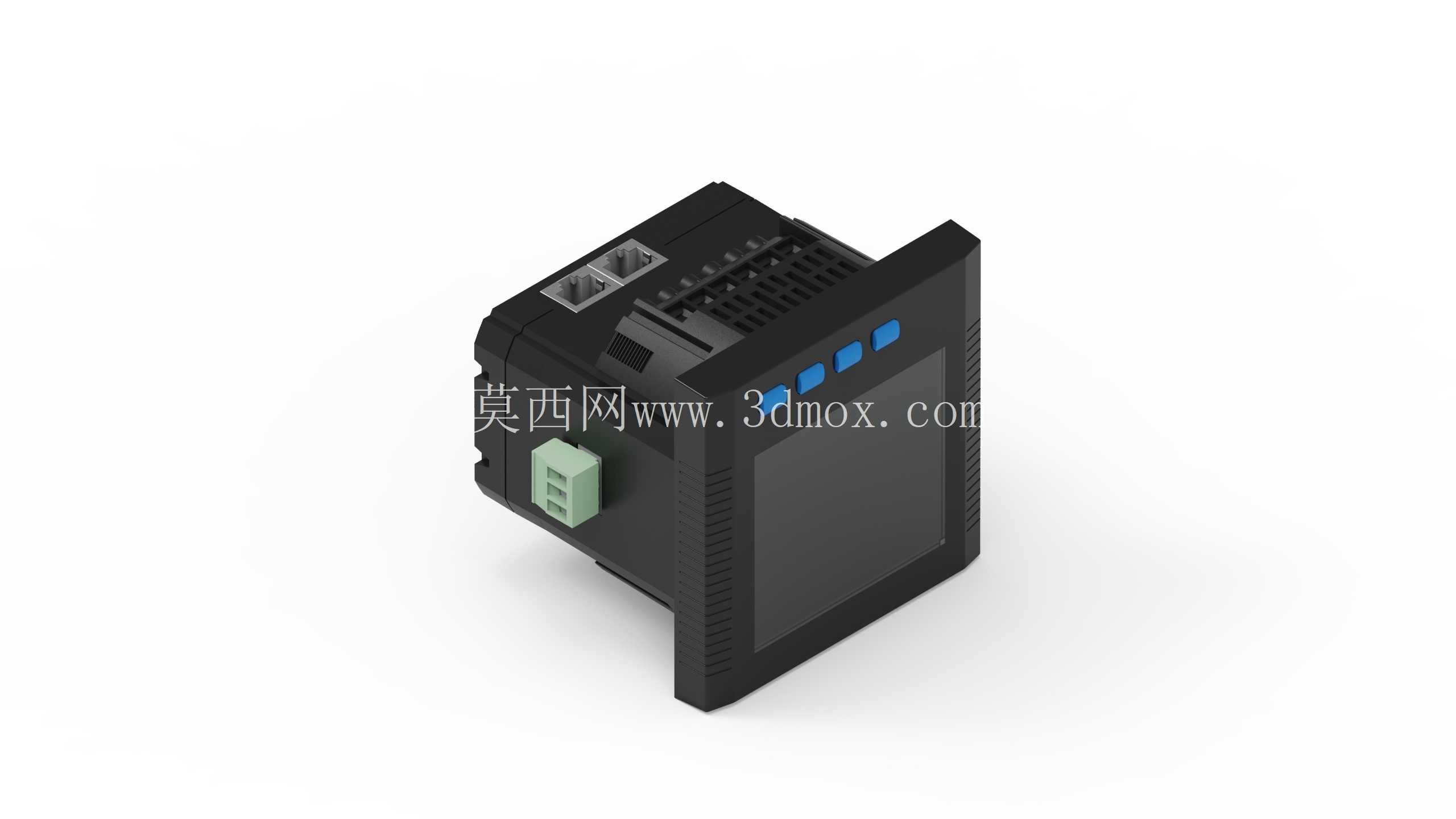

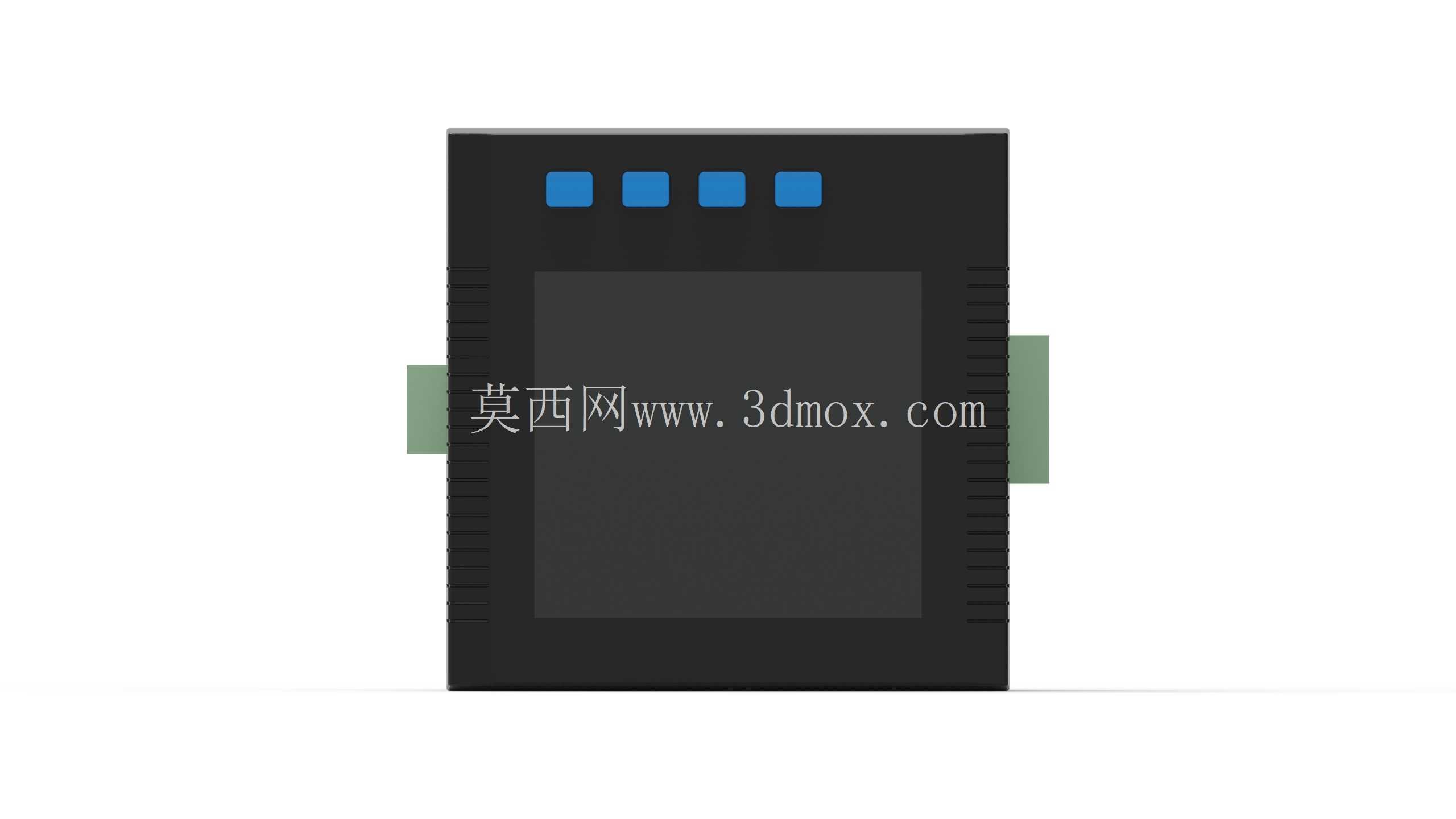

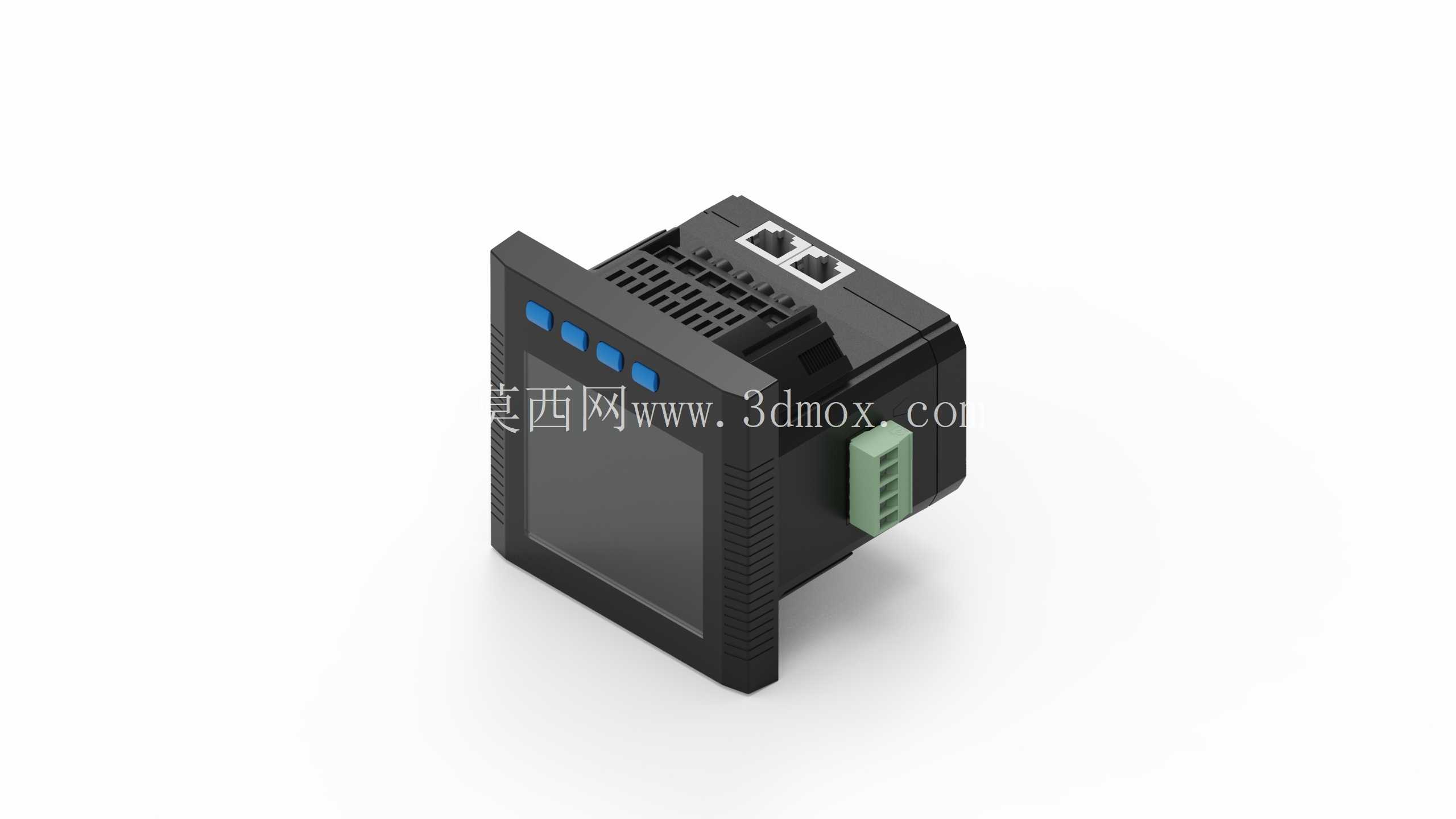

　　在工业配电、楼宇能耗管理、新能源并网监测等场景中，电力参数的精准采集是整个运维体系的核心感知节点，这款嵌入式安装的多功能功率计，正是面向这类场景开发的终端采集设备。从结构设计来看，整机采用标准面板嵌入式安装形态，前面板为方形防护面框，边缘做了卡扣式安装结构，适配常规工业柜体的面板开孔尺寸，安装时仅需将主体推入开孔，通过侧面的卡扣即可完成快速固定，无需额外的固定支架，能够大幅降低现场安装的工时消耗。前面板区域集成了显示窗口与操作按键，显示窗口采用内嵌式遮光设计，能够避免工业现场强光直射导致的显示内容看不清的问题，按键采用凸起式硅胶按键，操作反馈清晰，即便操作人员佩戴劳保手套也能完成参数切换、数据查询等操作。

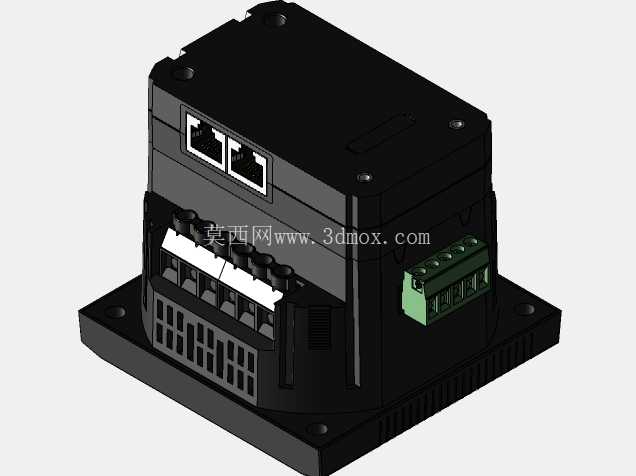

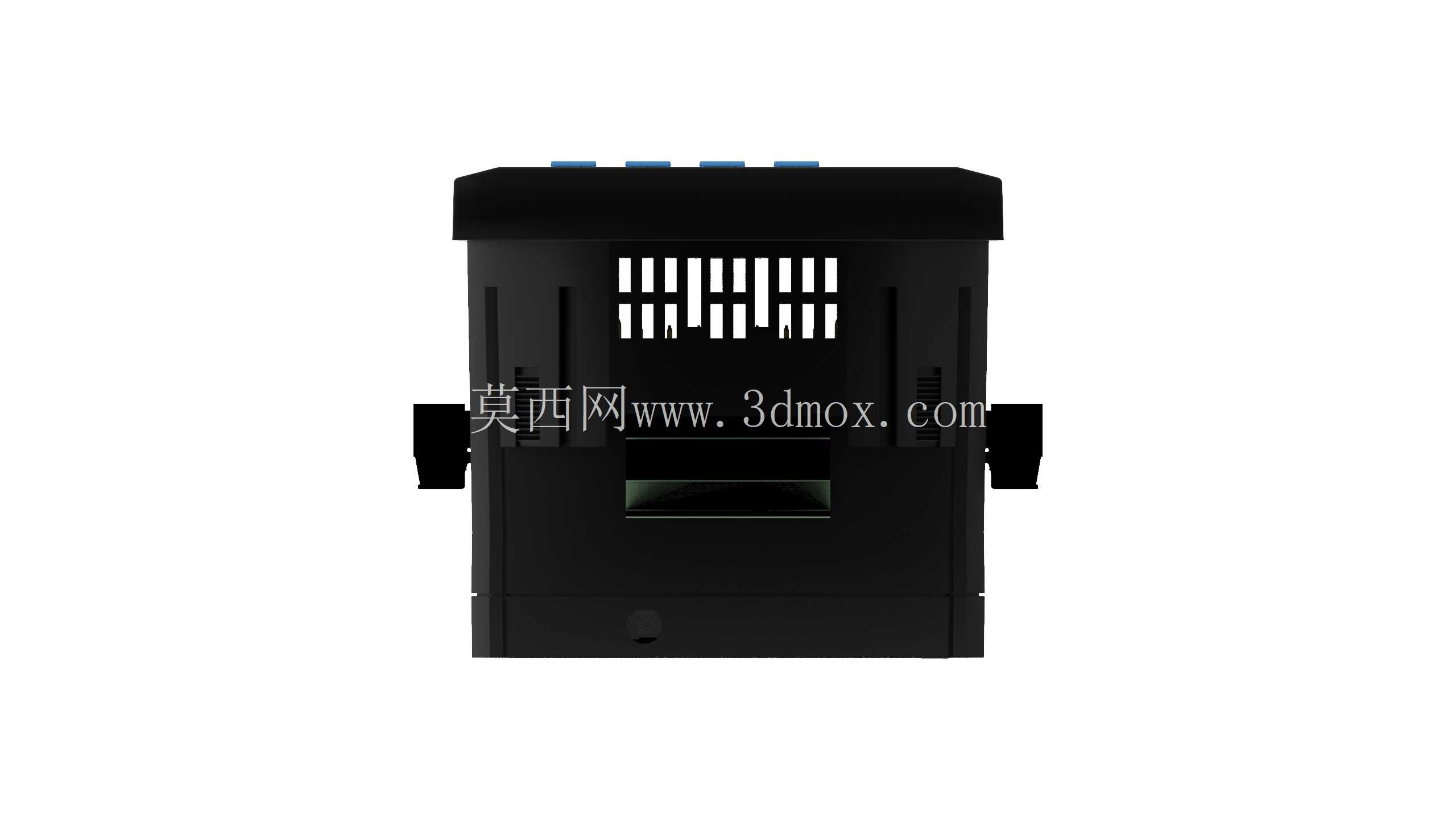

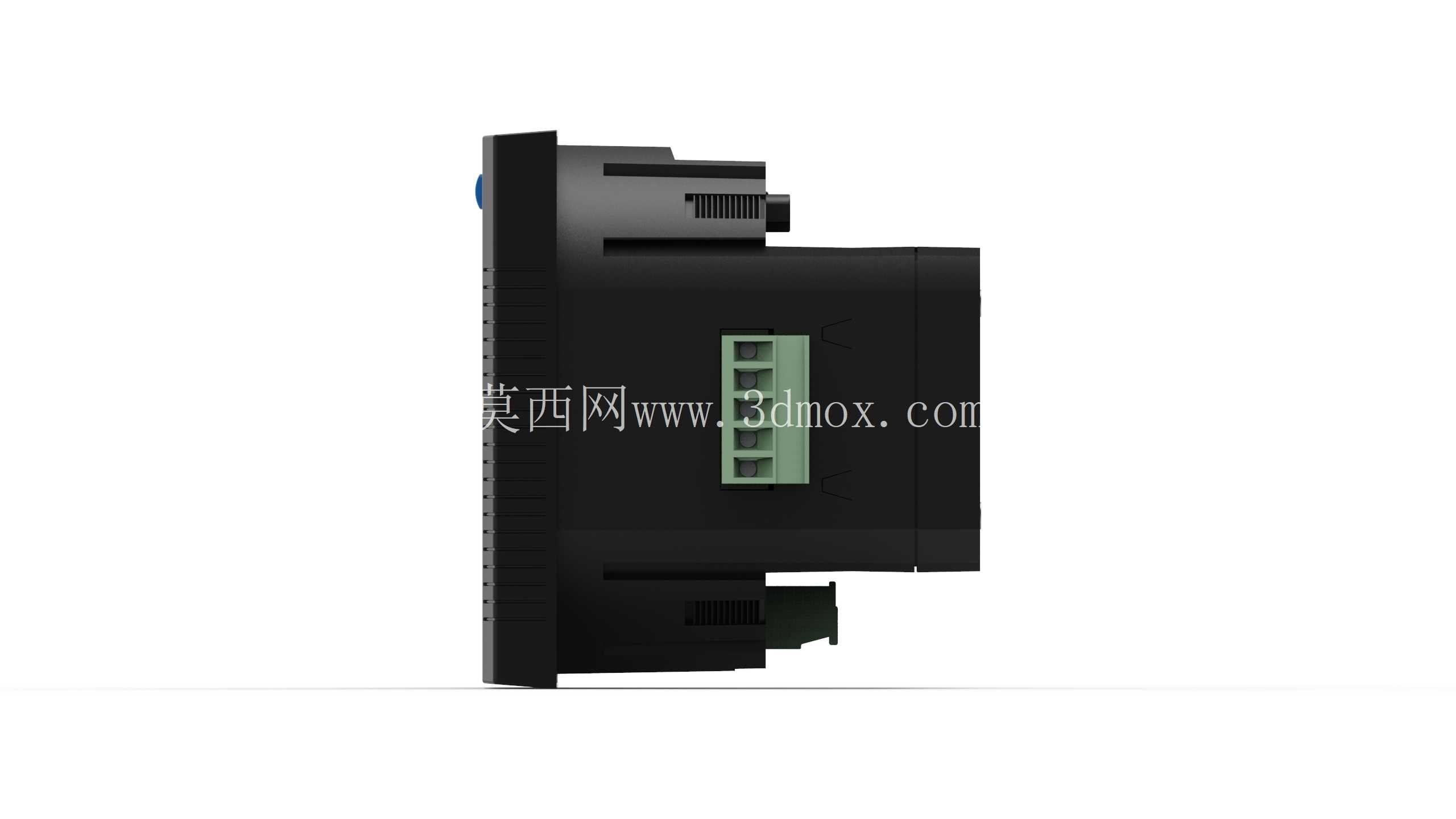

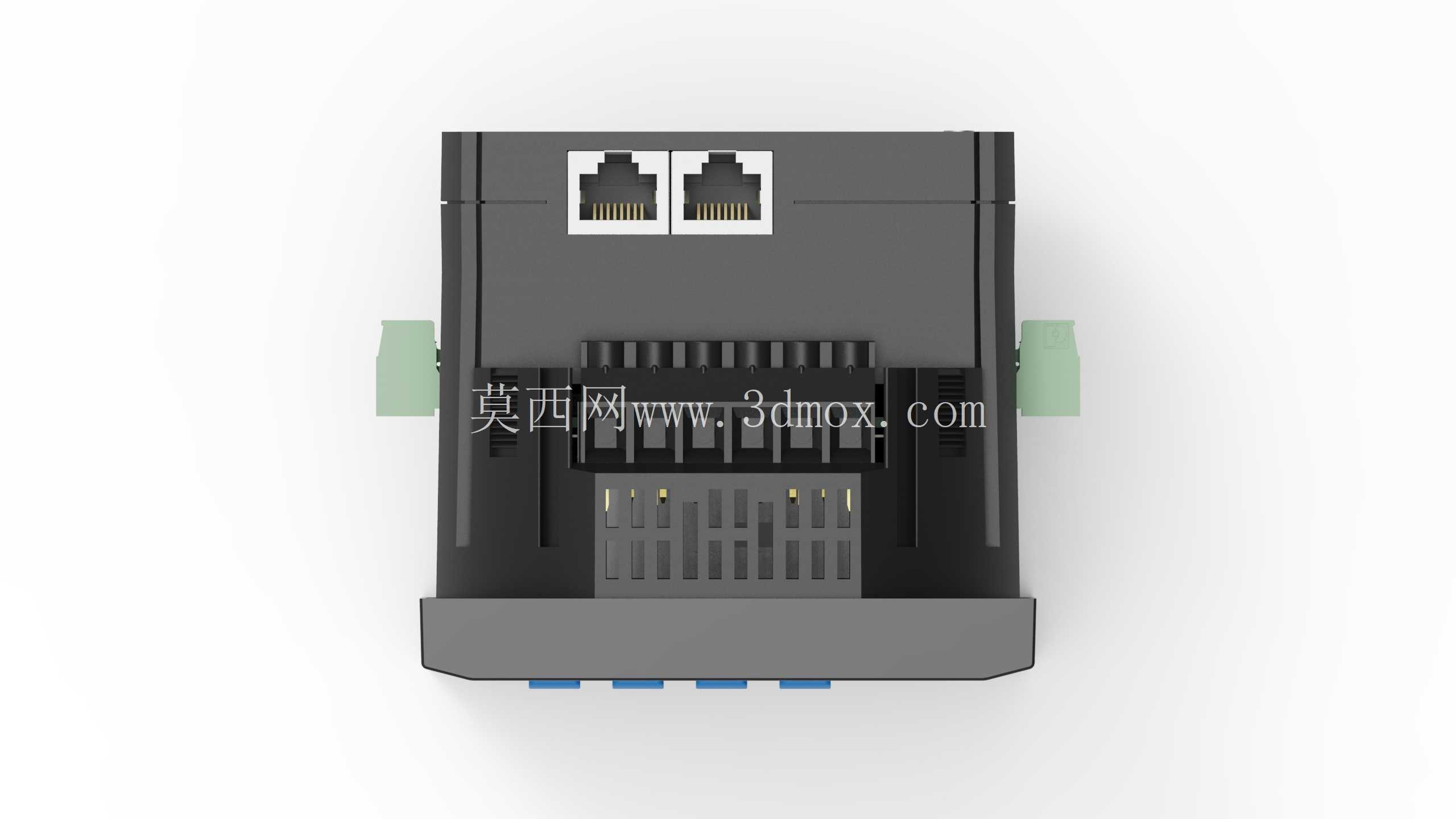

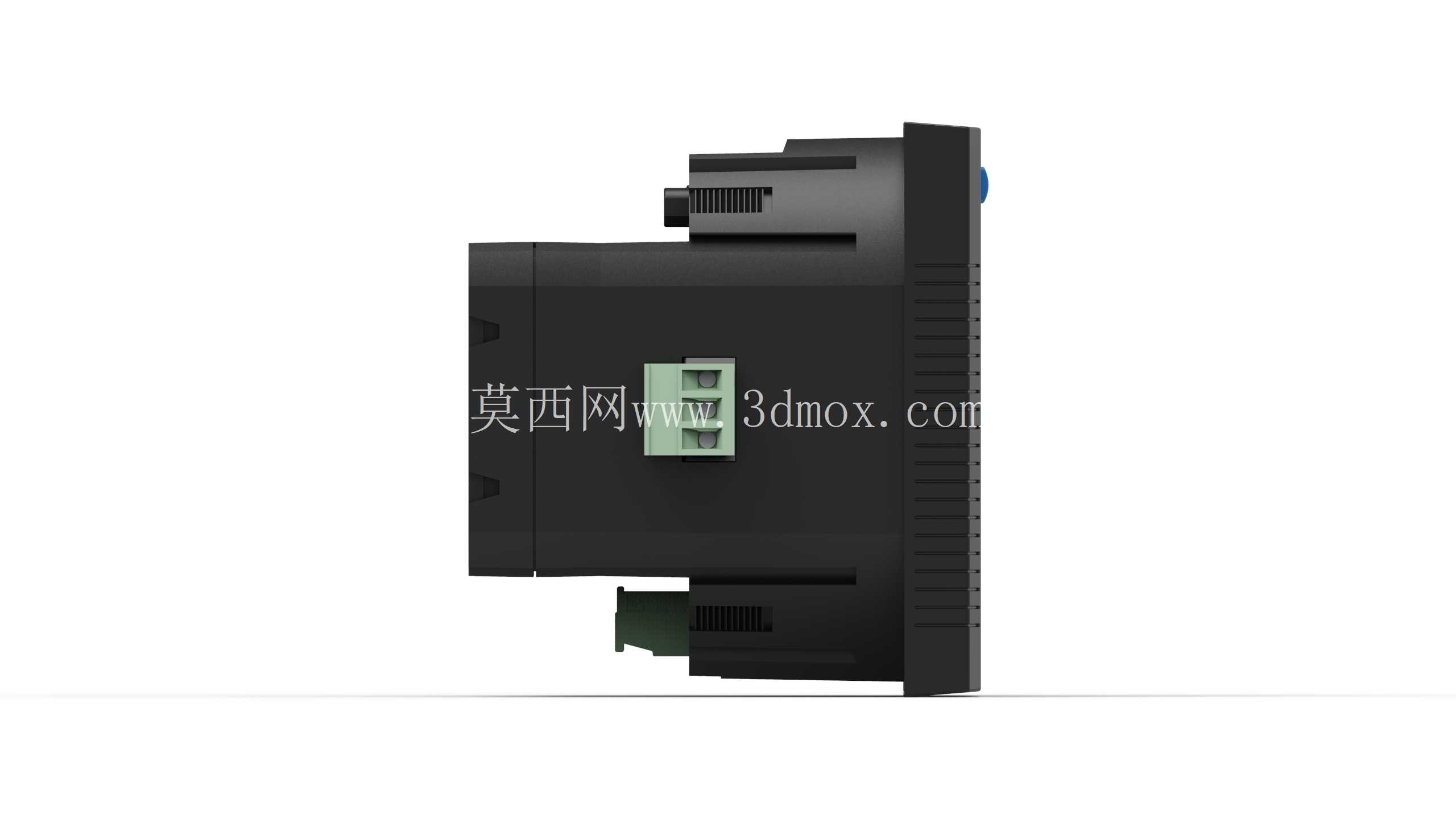

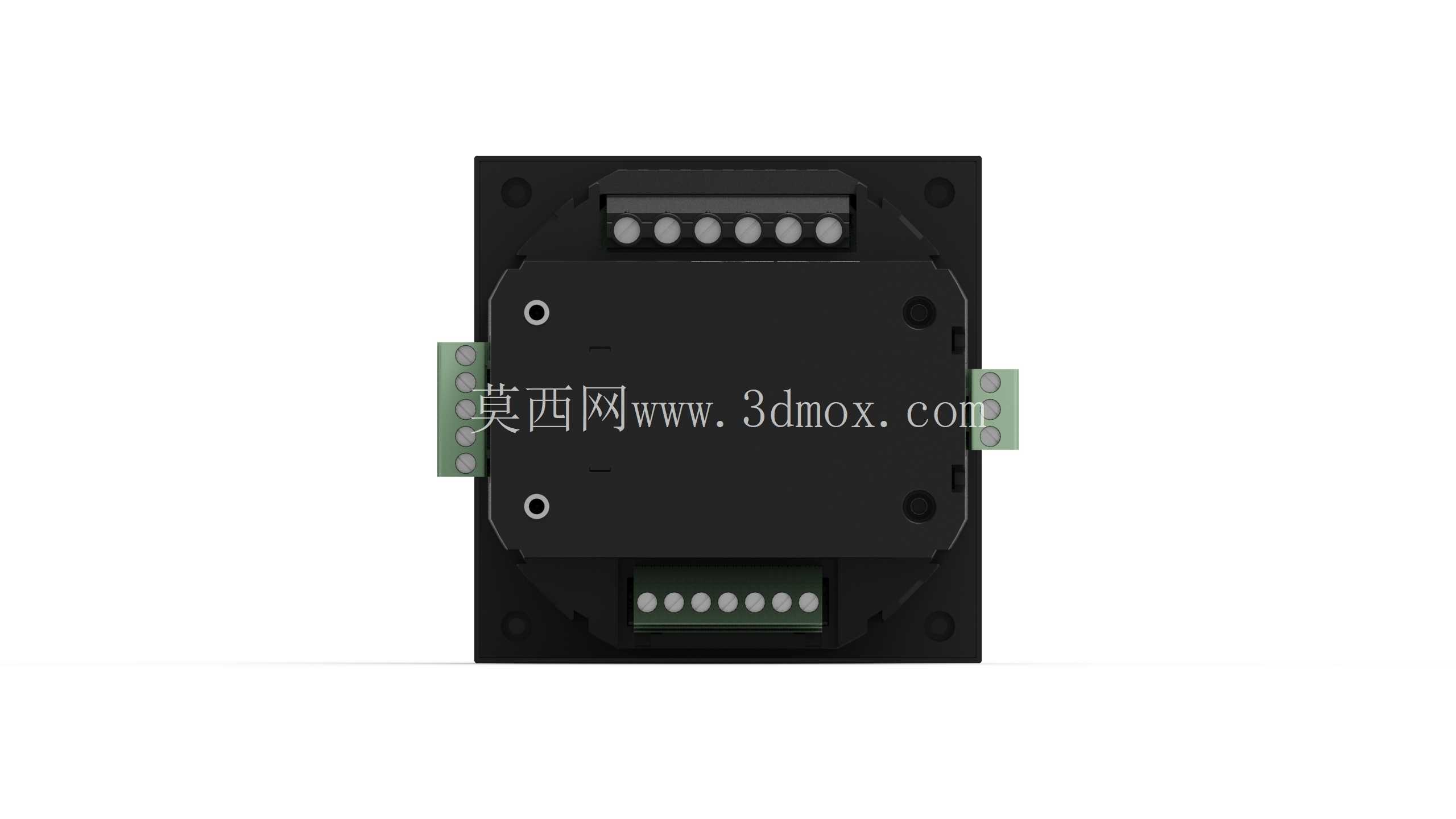

　　设备主体的壳体采用阻燃ABS工程塑料注塑成型，壳体侧面设计了阵列式通风散热槽，能够在设备长期运行过程中，将内部采样电路、通信模块产生的热量及时散出，避免密闭空间内积热导致的元器件寿命衰减问题。设备背部的接口区域做了分区设计，强电采样接线端子采用插拔式绿色端子排，端子间距符合强电安全间距要求，能够避免接线过程中出现的短路风险，端子旁做了清晰的丝印标识，现场接线时无需反复查阅说明书即可完成对应回路的接入；通信接口采用标准RJ45形态的以太网接口，支持扩展模块的插接，能够兼容多种工业通信协议，满足不同现场的组网传输需求。

　　从功能实现的结构适配来看，这款设备的内部PCB采用分层堆叠设计，采样层与通信层、显示层之间做了物理隔离，能够避免强电采样回路的电磁干扰对通信信号、显示信号造成影响，保证数据采集的精度与传输的稳定性。设备的前面板与主体壳体之间设计了密封胶条，安装完成后能够达到IP50左右的防护等级，阻挡工业现场的粉尘进入设备内部，适配多粉尘的车间、配电房等应用场景。在实际应用中，这类功率计不仅可以完成实时功率、电压、电流等参数的采集，还能完成千瓦时级别的电能计量、电能质量谐波分析等功能，相比传统的单一功能电表，集成度更高，能够在同一个安装位上完成原本需要多台设备才能实现的监测功能，有效节省柜内的安装空间。

　　从安装边界来看，设备主体的进深尺寸控制在常规柜内安装的允许范围内，即便在深度较浅的壁挂式配电柜内也能完成安装，不会出现柜门无法闭合的问题；背部的接线区域预留了足够的接线空间，插拔端子时无需额外挪动周边其他元器件，后期运维更换设备时，仅需拔掉接线端子、松开面板卡扣即可拆下设备，更换效率远高于传统螺丝固定的仪表设备。结构设计过程中，针对工业现场可能出现的振动场景，壳体内部的PCB固定点均采用了减震橡胶垫，能够避免设备长期处于振动环境下出现的元器件虚焊、接口松动等问题，提升设备在复杂工况下的运行可靠性。前面板的显示区域采用了高对比度的段码屏搭配背光设计，在光线较暗的配电房内也能清晰读取各项参数，无需额外加装照明设备。设备侧面的扩展槽位采用了防呆设计，扩展模块插入时只有方向正确才能完全插接到位，能够避免现场运维人员插反模块导致的设备损坏问题。
