TO220封装LM317可调线性稳压器三维结构

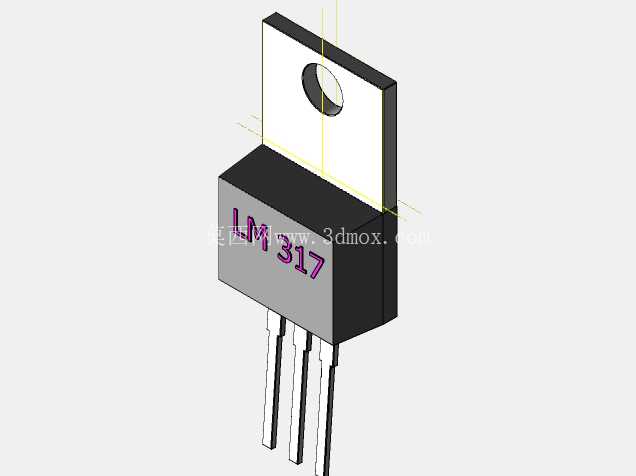

在各类低压直流供电的电子设备开发、小功率电源模块搭建、实验板原型验证场景中，TO220封装的可调线性稳压器是应用频次极高的功率半导体器件，这类器件的三维结构建模精度，直接影响PCB布局时的干涉检查、散热片选型匹配、整机装配的公差预留合理性。这款LM317可调稳压器的三维建模，完全还原TO220直插封装的真实物理结构，没有做简化处理，建模时优先考虑了结构工程师在做整机布局时的核心需求：首先是塑封本体的尺寸边界，塑封部分的长宽高严格按照器件手册的标称公差带做了还原，边缘的脱模斜度、引脚伸出塑封本体的根部过渡圆角都做了写实处理，避免布局时出现模型与实物尺寸偏差导致的装配卡滞。

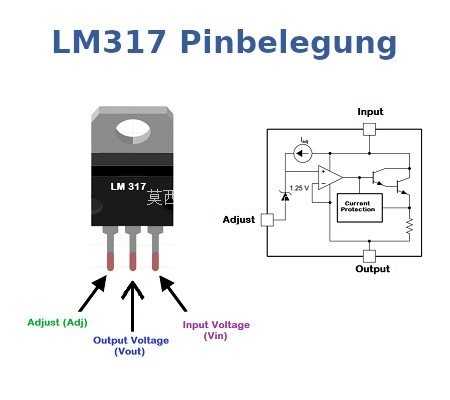

从实际使用场景来看，这类三端可调稳压器常被用在小功率可调直流电源、工控板卡的本地电压转换、音频设备的供电稳压、学生电子竞赛的电源模块制作中，其输出电压可通过外接两个电阻的比值在1.2V到37V区间连续调节，最大输出电流可达1.5A，相比固定输出的三端稳压器，外围电路配置更灵活，不需要准备多种电压规格的器件备货，单颗器件就能覆盖多数低压小功率的稳压需求。建模时特意还原了器件顶部的金属固定片结构，固定片上的安装孔位置、孔径尺寸、金属片与塑封本体的相对位置都严格对应实物，这个金属片在实际应用中既是散热接触面，也是器件的电位引出端，多数应用场景下会和输出端直接连通，建模时保留了金属片与塑封本体之间的微小装配间隙，方便工程师在做散热片装配仿真时，准确计算绝缘垫片、导热硅脂层的预留厚度，避免出现散热片安装后与周边器件、PCB走线发生空间干涉的问题。

引脚部分的建模没有采用简单的拉伸圆柱体做简化，而是还原了TO220封装引脚的真实截面形状，引脚从塑封本体伸出后的折弯角度、引脚间距、引脚末端的倒角都做了写实处理，引脚伸出PCB板面的长度也按照常规波峰焊、手工焊接的工艺要求做了预留，工程师在做PCB封装设计时，可以直接参考这个三维模型的引脚位置调整焊盘间距、引脚伸出长度，避免出现焊盘间距偏差导致的器件插装困难、焊接后引脚应力过大导致塑封本体开裂的问题。很多新手工程师在建模这类直插半导体器件时，容易忽略塑封本体与PCB板面之间的安装高度，这个模型里准确还原了引脚折弯后塑封本体底部距离PCB板面的间隙，这个间隙在实际生产中非常关键，既需要保证焊接时助焊剂挥发的空间，也需要避免器件本体直接贴在PCB板面导致的焊接应力无法释放，长期温度循环后出现引脚脱焊的问题。

从设计思路上看，这个模型的结构拆分完全对应真实器件的装配层级：顶部金属散热固定片、黑色环氧塑封本体、三个直插引出引脚三个部分分别做了独立的实体建模，不同部分的配合面完全贴合，没有出现重叠或者缝隙过大的问题，工程师如果需要做热仿真分析，可以直接给不同部分赋予对应的材料属性：金属固定片赋予纯铝的导热参数，塑封本体赋予环氧模塑料的导热与力学参数，引脚赋予铜镀锡的材料参数，不需要再对模型做二次拆分处理。在做整机结构的安全间距检查时，这个模型的外形轮廓可以直接用来做安规距离校核，比如金属散热片与周边高压走线、机壳金属部分的电气间隙，塑封本体与周边结构件的物理间隙，都可以通过这个模型直接测量，不需要再额外查找器件手册核对尺寸。

很多工程师在做电源类产品的结构设计时，经常会遇到散热片选型与器件安装不匹配的问题，这个模型里金属固定片的安装孔中心到塑封本体边缘的距离、安装孔中心到引脚的相对位置都做了精准还原，选型TO220配套的散热片时，可以直接将散热片模型与这个稳压器模型做装配配合，检查散热片的鳍片是否会和周边的电容、接插件等器件发生干涉，固定螺丝的长度是否合适，会不会顶到PCB背面的走线或者其他器件。另外，模型也还原了器件表面的丝印标识位置，在做产品外观样机渲染时，可以直接保留丝印层，不需要再额外贴图处理，渲染出来的装配效果更贴近真实产品的视觉效果。

在手工焊接或者波峰焊的工艺可行性分析中，这个模型的引脚伸出长度、引脚间距可以直接用来评估焊盘的设计合理性，比如三个引脚之间的间距是否满足波峰焊的桥接风险防控要求，引脚伸出PCB背面的长度是否符合焊接工艺的标准要求，避免因为引脚过长导致焊接后剪脚工序额外增加工时，或者引脚过短导致焊接浸润面积不足影响焊接可靠性。对于需要做灌封处理的电源模块，这个模型的准确外形可以帮助工程师计算灌封胶的用量，评估灌封后器件周围的胶层厚度是否满足绝缘与散热要求，避免出现灌封胶用量估算偏差导致的成本浪费或者绝缘性能不足的问题。
