EI48/16型安全隔离块式变压器结构

在低压小功率控制回路、工控板卡辅助供电、民用小功率电子设备的电源适配场景里，这类块式灌封安全变压器的应用覆盖率极高，不同于开放式叠片变压器的裸露结构，这款采用全灌封包封结构的器件，从结构设计层面就兼顾了绝缘防护、安装便捷性与使用可靠性。从实际选型适配的角度看，这类器件核心是完成230V交流输入到低压交流输出的电气隔离与电压变换，额定工作频率覆盖常规市电的50-60Hz区间，额定容量10VA的参数设定，刚好匹配小功率控制回路、信号调理板卡、小型传感模块的供电需求，不会出现容量冗余过大带来的成本浪费，也不会因容量裕度不足导致带载时绕组温升超标。

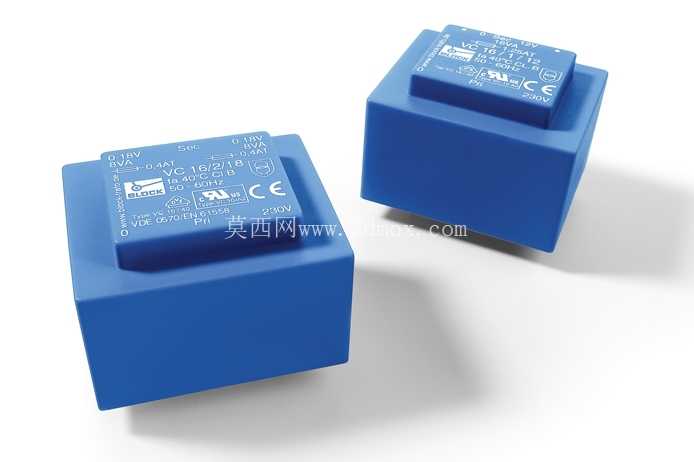

设计层面首先考虑的是绝缘安全性能，全灌封的环氧树脂结构把EI型48/16规格的铁芯、一二次侧绕组完全包覆在内部，彻底避免了常规开放式变压器绕组易积灰、受潮、意外触碰带电体的风险，安全防护等级足以应对工控柜内、民用电子设备内部的常规使用环境，绕组之间的绝缘距离通过灌封材料的绝缘特性进一步强化，满足安全隔离变压器的电气间隙与爬电距离要求。外形结构采用规整的方块式叠装设计，主体为长方体灌封主体，侧面预留引脚引出区域，整体外轮廓没有突兀的凸起结构，在PCB板上安装时可以最大化利用板上的立体空间，不会和周边的电容、接插件、散热结构产生空间干涉。安装边界的设计上，引脚采用直插式排布，对应KiCAD等PCB设计软件里的标准封装尺寸，建模时严格对齐引脚的间距、伸出长度、引脚直径参数，结构工程师在做整机布局时，可以直接调用模型完成PCB与壳体的空间校验，不需要额外测量器件实物尺寸，能有效避免设计阶段出现的安装孔位错位、器件与壳体间隙不足、装配时干涉等常见问题。

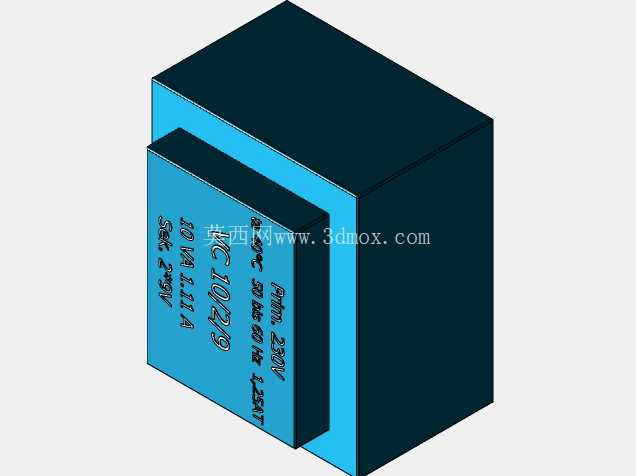

从实际使用的场景出发，这类灌封变压器相比开放式变压器，运行时的电磁噪音更低，灌封材料可以束缚铁芯叠片的微小振动，减少工频噪音的传递，适合用在对噪音有要求的民用电子设备、桌面式工控装置里。绕组的引出端直接在灌封本体侧面做标识，清晰标注输入输出的电压参数、绕组规格，装配作业时不需要额外对照规格书确认引脚定义，能降低生产线的错装概率。建模过程中还原了本体表面的参数丝印、不同区域的材质区分，灌封主体的深蓝色包封层、铁芯部分的深色包覆层都做了明确的结构区分，渲染效果可以直接用于产品说明书配图、装配工艺演示文件制作。在做整机结构的热设计校核时，这个模型也能辅助工程师评估变压器周边的散热空间，因为10VA小功率变压器的温升本身不高，只要预留出基础的对流空间，就能满足长期运行的温升要求，规整的方块外形也方便在布局时和周边的整流桥、滤波电容等器件做整齐排布，优化PCB板的空间利用率。不同于大功率变压器需要额外的安装支架、固定底座，这款块式变压器直接依靠引脚焊接固定在PCB上，不需要额外的固定结构件，能减少整机的零件数量，降低装配工序的复杂度，在小批量多品种的电子设备生产场景里，这种安装方式的适配性更强，不需要针对不同机型做定制化的固定结构设计。
