六级集成式液压阀组油路分配结构

在液压系统的实际工程应用中，集成式阀组早已替代了传统的管式分散连接结构，成为中小型液压站、工程机械液压回路、自动化设备液压动力单元的核心部件，这款六级液压阀组的设计，正是针对多回路并行控制的工况需求开发的集成化油路结构。从实际应用场景来看，这类阀组常被用在需要六组独立液压执行元件同步或顺序动作的设备上，比如小型注塑机的锁模、射胶、顶出回路控制，工程机械属具的多动作切换，或是自动化生产线中液压工装的多点夹紧控制，相比分散式阀件连接，集成结构能大幅减少管路接头数量，降低系统泄漏风险，同时压缩液压站的整体安装空间。

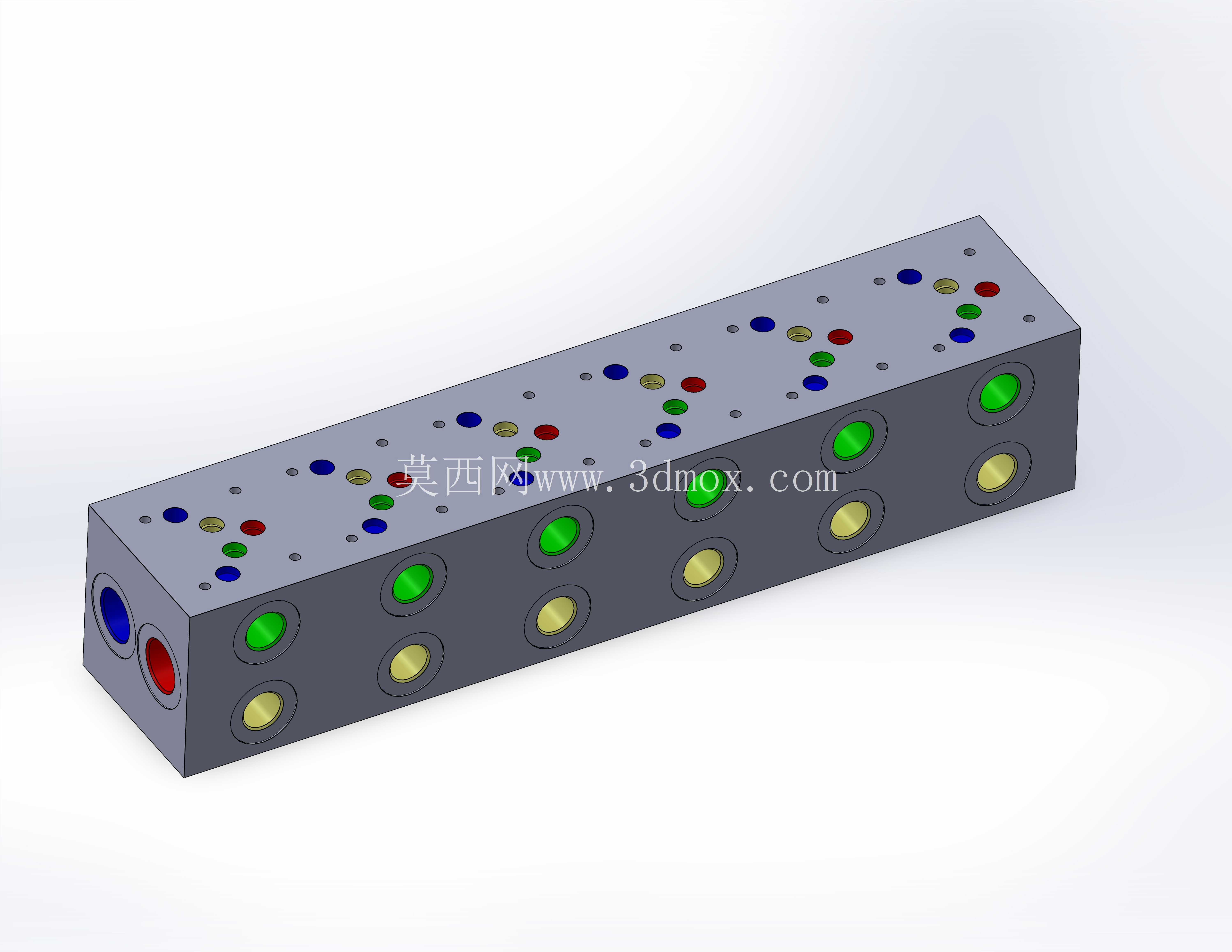

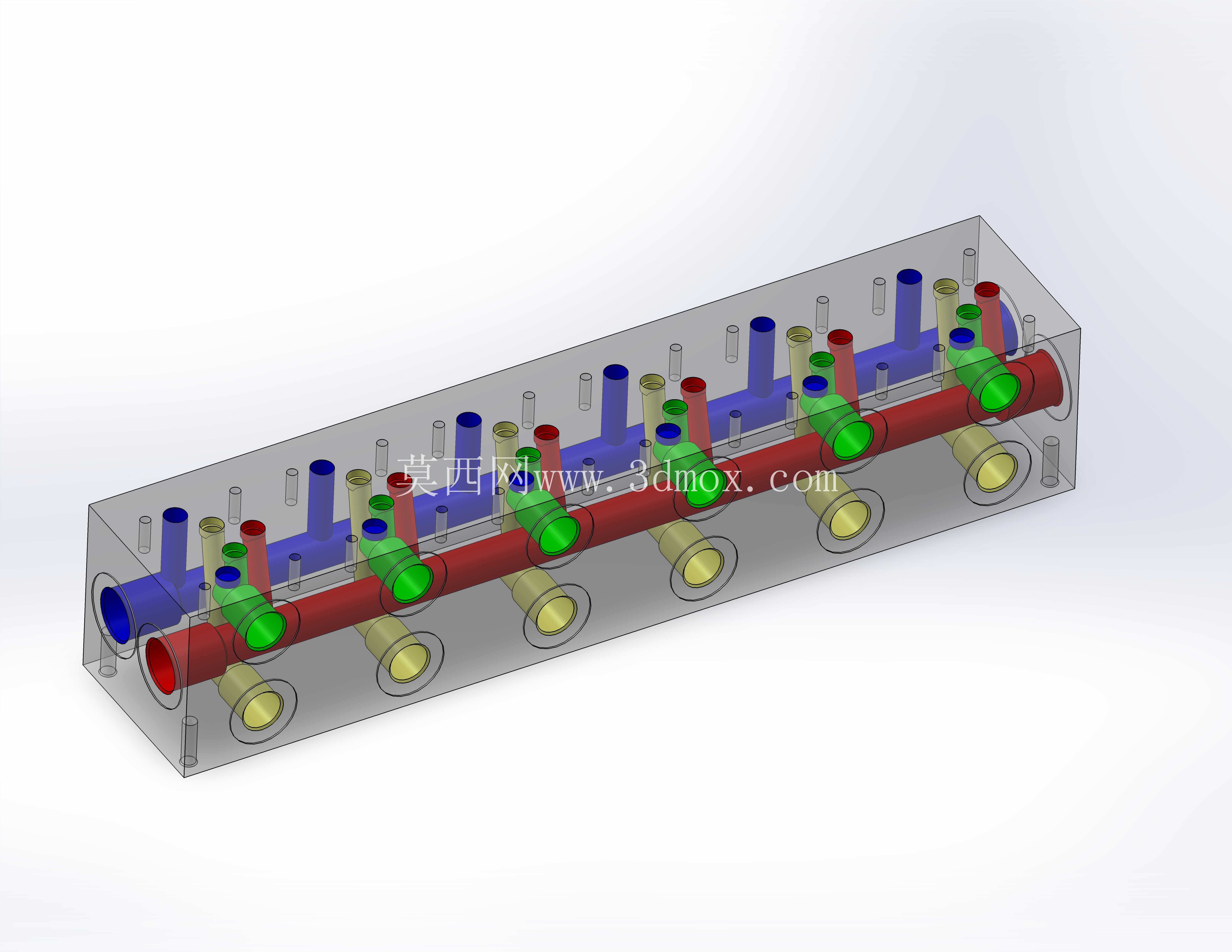

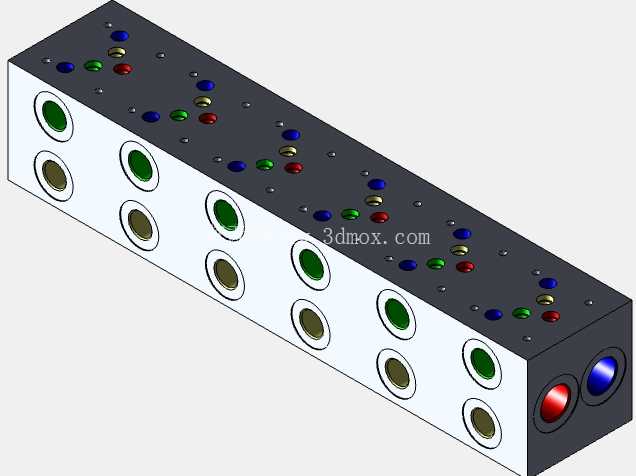

从功能特性上看，这款阀组采用长方体集成块作为基体，内部加工有贯通的主压力油道与回油道，也就是模型中可见的横向贯穿的红、蓝色主油路，主油道沿阀组长度方向布置，能够为六个阀位统一提供压力油输入与回油通路，每个阀位都预留了标准的阀件安装孔位，可对应安装换向阀、溢流阀、节流阀等不同功能的液压阀件，实现六个独立回路的压力、流量、方向控制。阀组侧面的不同颜色接口，分别对应压力油口、回油口、工作油口，每个工作油口直接连通对应阀位的输出油路，无需额外外接管路连接阀件与油道，能有效降低管路沿程压力损失，提升系统响应速度。

设计思路上，这款阀组采用了等间距阀位布置的方案，六个阀位沿集成块长度方向均匀排布，每个阀位的安装孔位同轴度、孔深公差都按照液压阀件的安装标准设计，保证阀件安装后的密封性能，避免内部窜油。主油道的孔径设计匹配六级阀位的总流量需求，不会出现多阀同时动作时的供油不足问题，同时主油道两端预留了工艺封堵结构，加工完成后可通过堵头密封，也可根据实际使用需求在端部外接扩展油路。集成块的安装面预留了固定安装孔，可直接通过螺栓固定在液压站阀组安装板或是设备基座上，安装孔的位置避开了内部油道，避免钻孔时打穿油路造成泄漏。

从安装边界与尺寸适配角度来看，这款阀组的长方体外形规整，六个阀位的顶部操作空间预留充足，不会出现阀件安装后手柄或调节旋钮互相干涉的问题，侧面的油口接口高度统一，方便外接管路的排布与固定，整体宽度与高度尺寸适配常规的液压阀组安装空间，可直接替换同规格的六级阀组，无需改动原有安装基座与管路布局。在细节设计上，每个阀位周围都设计了密封槽结构，安装阀件时可放置O型密封圈，实现阀件与集成块结合面的静密封，集成块的边角做了倒角处理，避免安装过程中划伤操作人员或是损坏外接管路的保护层。内部油道的交叉位置做了工艺倒圆，减少油液流动时的湍流与压力冲击，降低系统运行时的振动与噪音，同时也能减少油液在死角位置的滞留，避免长期使用后油液杂质沉积堵塞油道。

在实际选型适配中，这类集成阀组适合额定工作压力在常规中低压液压系统中使用，可根据实际回路需求在对应阀位安装不同功能的阀件，比如在需要过载保护的回路安装溢流阀，需要调节执行元件速度的回路安装节流阀，需要切换动作方向的回路安装电磁换向阀，灵活组合出适配不同工况的液压控制回路。相比自制的集成阀块，这款标准化的六级阀组结构油道布局经过优化，油道通径与壁厚都经过强度校核，能够承受系统的额定压力与压力冲击，不会出现阀块开裂或是油道击穿的问题，同时统一的安装孔位与油口位置，也能降低设备装配时的管路设计与安装工作量，提升液压系统的装配效率与运行可靠性。
