液压胶管手动切割专用设备结构设计

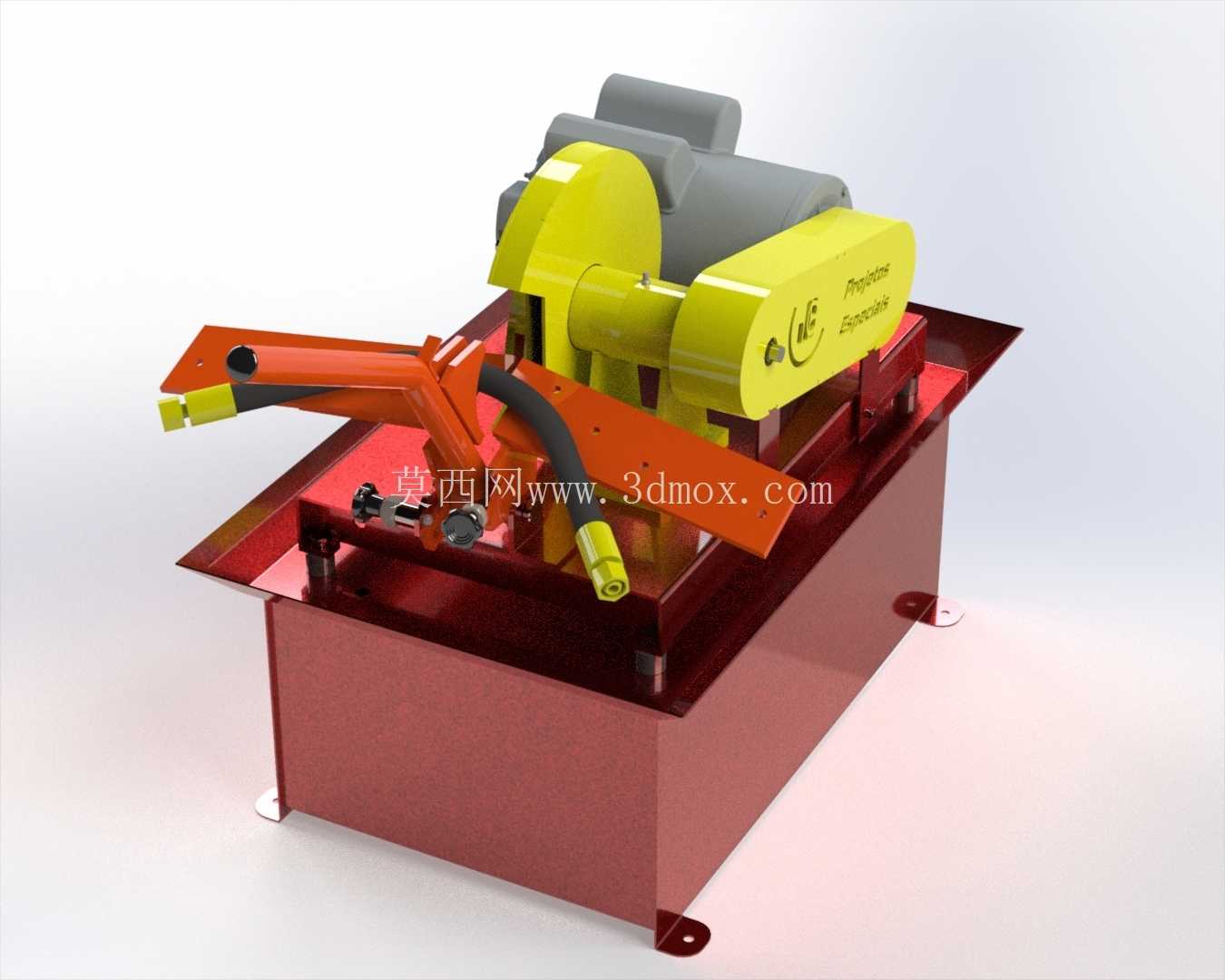

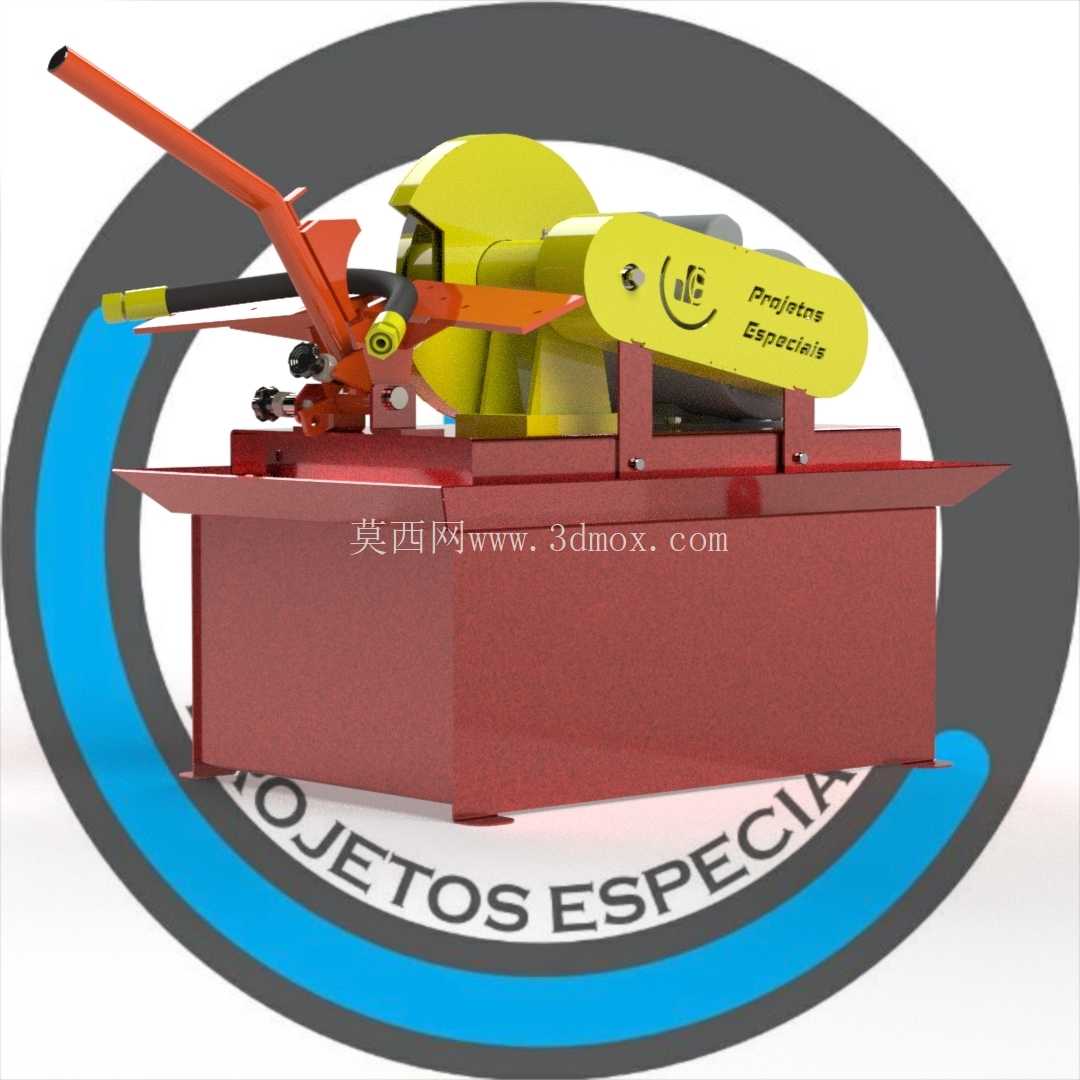

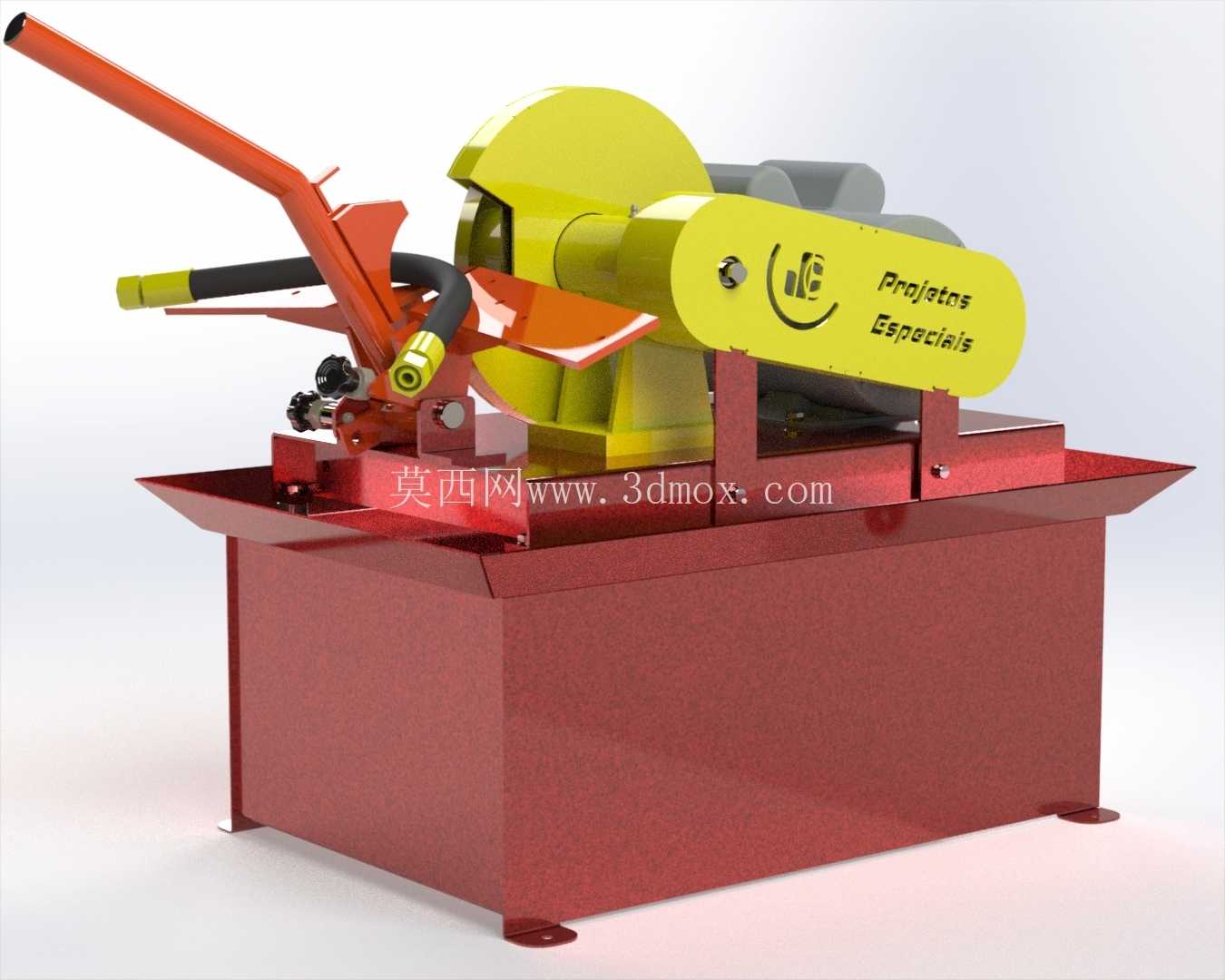

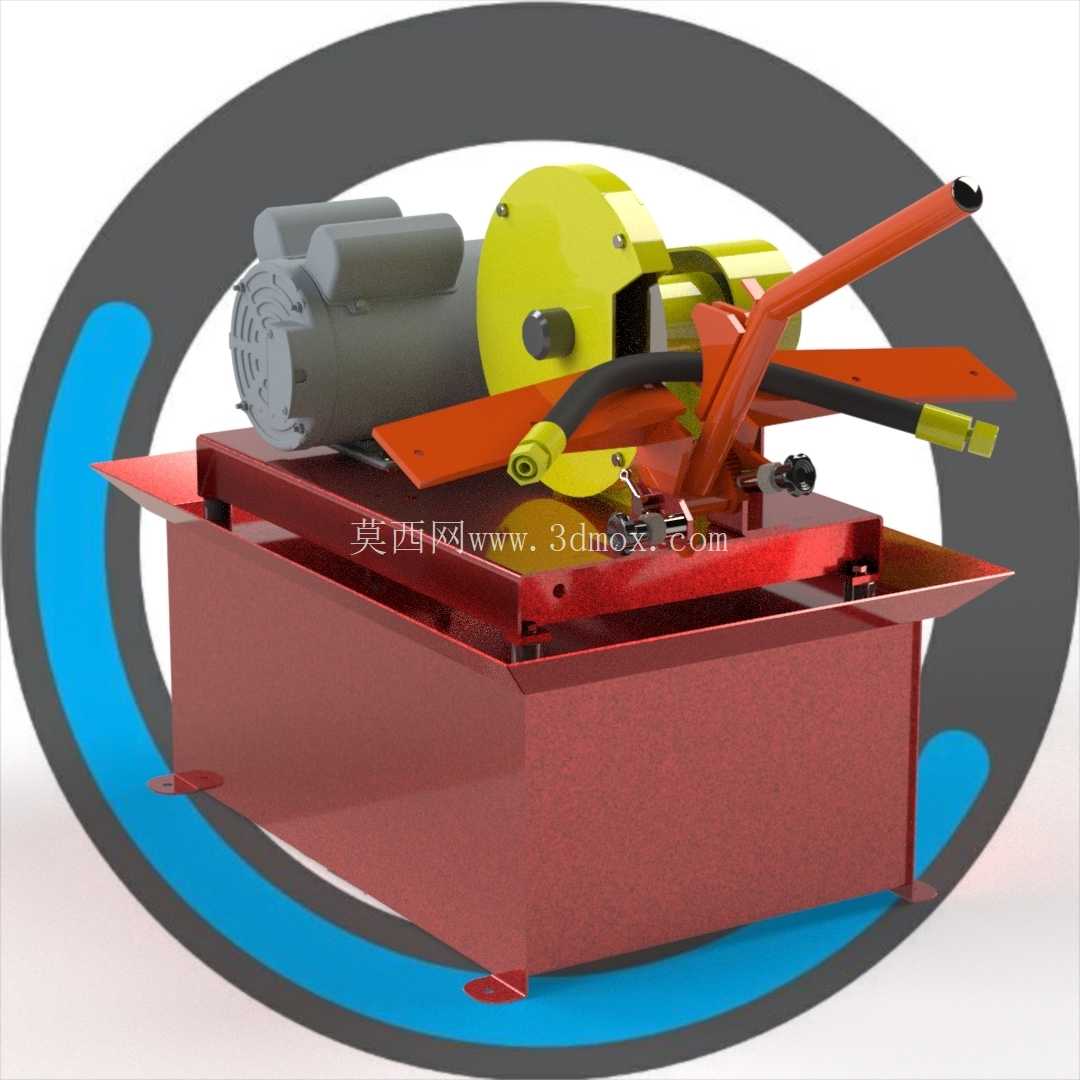

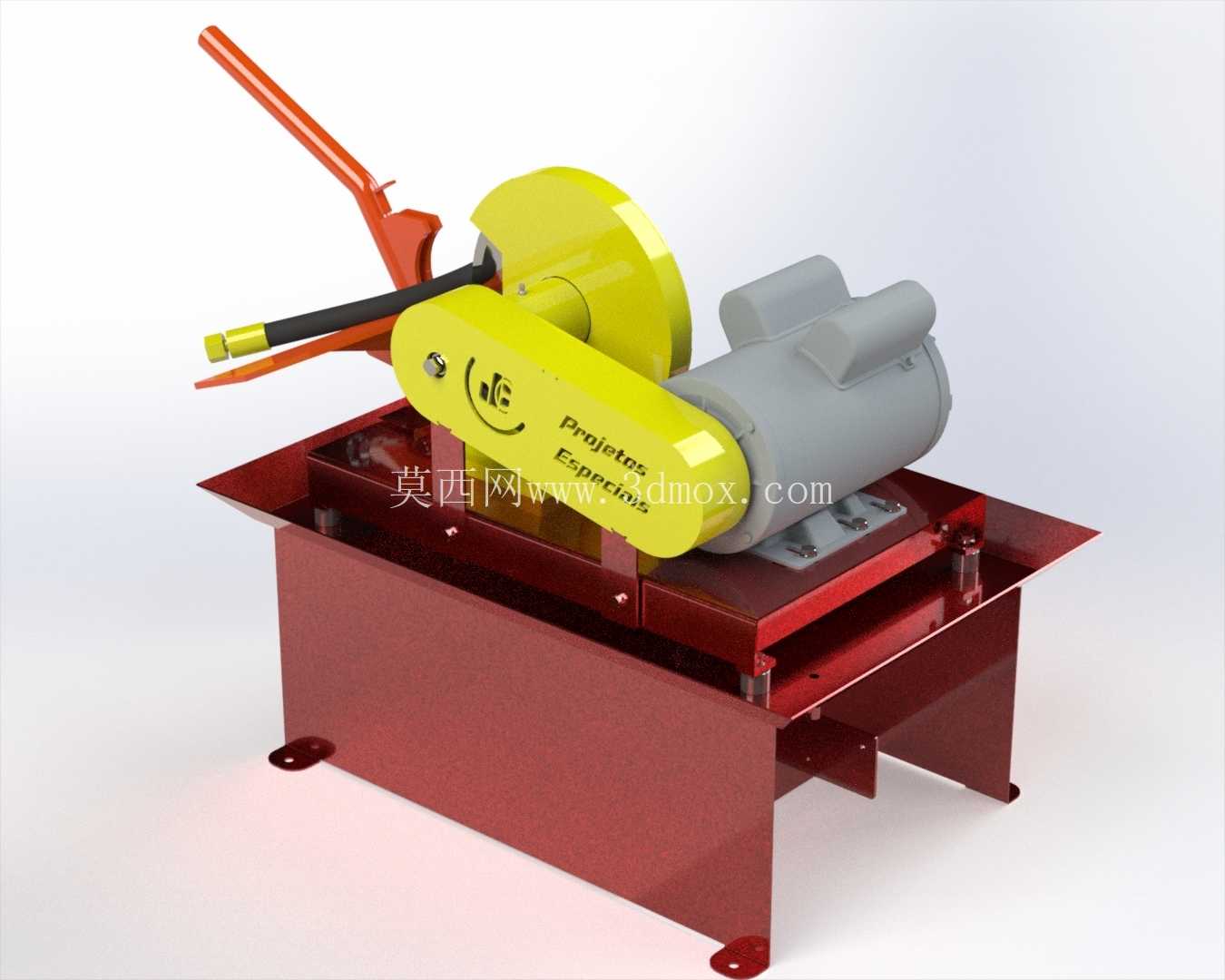

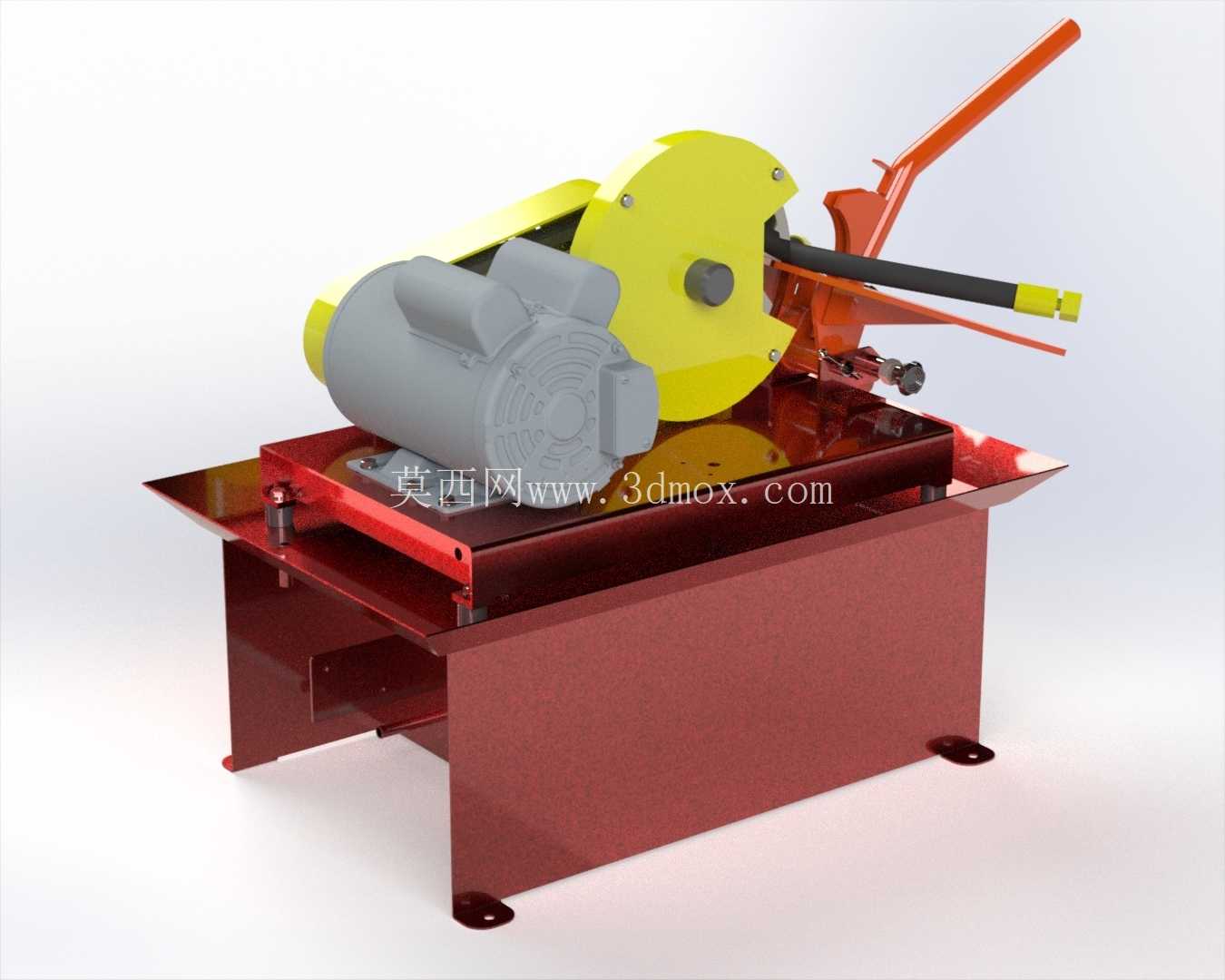

　　这款液压胶管切割设备主要面向液压管路预制、工程机械维修、液压设备生产车间的胶管下料工序，解决现场胶管裁切时切口不齐、钢丝层散股、切割角度偏差的常见问题，适配内径6mm到51mm区间的钢丝编织、钢丝缠绕液压胶管裁切作业，也可兼容部分树脂液压管、纤维增强胶管的切断需求。设备整体采用落地式柜式基座设计，基座采用3mm厚冷轧钢板折弯焊接成型，底部预留四个可调式支撑脚，安装时无需额外打膨胀螺栓固定，仅需调整支撑脚保证台面水平即可投入使用，整体占地尺寸约为850mm600mm1100mm，台面操作高度为850mm，符合成年操作人员站立作业的人机工程高度，长时间操作不易产生疲劳。

　　基座内部预留了电机安装位与切屑收集空间，切割作业产生的胶管碎屑、橡胶粉末会直接落入基座内置的抽拉式集屑盒，清理时仅需抽出集屑盒倾倒即可，无需拆解设备外部结构，日常维护效率较高。切割执行部分采用高速树脂砂轮片作为切割刀具，砂轮片直径为300mm，额定线速度匹配4极异步电机的输出转速，切割时砂轮片进给采用手动杠杆式操作结构，操作手柄延伸至设备侧前方，操作人员握持手柄即可控制砂轮片的进给深度，手柄上套有防滑橡胶套，握持时不易打滑，杠杆传动比经过匹配设计，操作人员仅需施加较小的下压力即可完成胶管切断，进给过程阻尼均匀，不会出现突然下切导致的切口崩边问题。胶管夹持机构采用V型块配合快速压紧结构，V型块表面做了滚花防滑处理，压紧手柄采用偏心轮锁紧结构，放置胶管后扳动压紧手柄即可完成锁紧，锁紧力可通过偏心轮上的调节螺钉调整，适配不同壁厚、不同外层硬度的胶管装夹，装夹位置与砂轮片切割平面的垂直度经过校准，保证切割后胶管端面与胶管轴线垂直度误差不超过0.5°，满足后续胶管扣压工序的装配要求，避免因切口歪斜导致扣压时接头密封失效、胶管拔脱的故障。

　　设备的砂轮片外侧设置了半包围式可开合防护罩，防护罩采用2mm厚钢板冲压成型，切割作业时防护罩可阻挡飞溅的胶管碎屑与砂轮磨粒，避免操作人员被飞溅物烫伤或划伤，防护罩上方预留了除尘接口，可外接车间集中除尘系统，将切割产生的橡胶粉尘直接抽走，改善作业区域的空气质量。驱动电机与砂轮主轴之间采用带传动结构，传动带选用窄V带，运转时噪音低、缓冲吸震效果好，可避免电机刚性连接导致的砂轮片崩裂风险，主轴部位采用双列深沟球轴承支撑，轴承端盖设置了防尘密封圈，可阻挡橡胶粉尘进入轴承内部，延长轴承使用寿命。

　　设备的操作侧预留了足够的操作空间，胶管进料方向无结构遮挡，可支持最长2m的胶管水平进料，切割长胶管时无需额外配置辅助托架即可完成单人操作，针对小批量、多规格的胶管裁切场景，无需复杂的参数调整，仅需更换对应规格的V型垫块即可快速切换适配的胶管管径，换型时间不超过2分钟。设计过程中重点考虑了设备的稳定性，基座内部预留了配重安装位，可根据使用场景添加配重块，避免切割大管径胶管时设备出现晃动，所有外露的传动部件均做了圆角处理，无尖锐棱角，避免操作人员上下料时被刮伤，电气控制部分采用低压开关控制，电机启动按钮设置在操作手柄旁，操作人员无需移动身体即可完成设备启停操作，紧急停止按钮设置在设备正面显眼位置，出现异常时可快速切断设备电源。这款设备区别于全自动胶管切割机的高成本、大体积特点，更适合维修车间、小型液压站装配点、户外抢修站点的使用需求，无需接入压缩空气气源，仅需接入常规380V工业电源即可运行，整体结构简单，易损件仅为砂轮片与传动带，配件通用性强，后期维护成本低，切割单根25mm内径四层钢丝缠绕胶管的时间不超过10秒，切口平整无毛刺，无需二次打磨即可直接进行接头装配与扣压作业。
