亿纬MB31棱柱形磷酸铁锂电芯结构设计

在做储能系统集成、工商业储能柜、户用储能电源以及低速重载电动车动力单元的结构设计时，电芯的选型与安装边界确认是整个结构方案落地的核心环节，这款314Ah容量的棱柱形磷酸铁锂电芯，是当前大容量储能场景中应用占比逐步提升的电芯规格，其结构设计的合理性直接影响后续模组拼装、热管理布局、电气连接可靠性以及整包的防护等级设计。从实际工程应用的角度看，这类大容量方形电芯主要适配大容量储能电站的电池簇拼装、通信基站后备电源系统、户用光储一体化设备以及重载工业车辆的动力源配置，相比小容量圆柱电芯或者软包电芯，棱柱形的硬壳结构在成组时能够大幅降低结构固定件的数量，提升整包的空间利用率，同时硬壳本身的结构强度可以为内部极组提供足够的机械防护，降低运输、安装以及长期使用过程中因机械形变引发的内部短路风险。

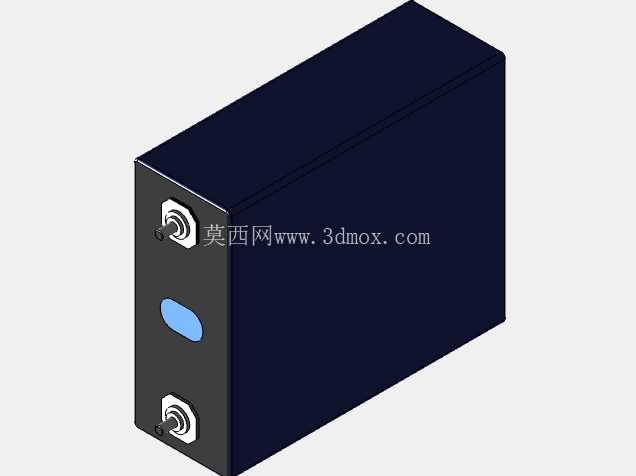

这款电芯的结构设计采用了行业内成熟的方形铝壳封装方案，壳体主体为深拉伸成型的铝合金材质，表面做了绝缘喷塑处理，深蓝色的绝缘层不仅可以避免电芯成组时相邻壳体之间出现短路风险，也能在一定程度上提升壳体的耐盐雾、耐磨损性能，适配不同工况下的使用需求。电芯的极柱设置在同一侧端面，两个大电流极柱采用内嵌式的铜铝复合端子结构，这种设计一方面可以降低极柱与外部汇流排连接时的接触电阻，减少大电流充放电过程中的极柱发热量，另一方面内嵌式的结构可以让极柱端面低于电芯壳体的侧边高度，在成组堆叠时能够给汇流排、绝缘防护板留出足够的安装空间，避免汇流排受压变形引发的连接松动问题。在两个极柱之间设置了圆形的防爆阀结构，防爆阀的开启压力经过精准标定，当电芯内部因为过充、短路等异常情况导致内部压力升高到阈值时，防爆阀会优先开启泄压，避免电芯发生爆喷风险，这个位置的布局也充分考虑了成组后的泄压通道设计，在模组设计时可以正对泄压方向预留导流通道，将异常情况下喷出的高温物质引导至安全区域，避免影响相邻电芯。

从安装边界的维度来看，这款电芯的外形为标准的长方体棱柱结构，六个面的平面度公差控制在合理范围内，在堆叠成组时可以依靠侧面的平面进行定位，不需要额外设计复杂的定位结构，相邻电芯之间只需要添加厚度适配的绝缘隔热垫即可完成堆叠固定。电芯的壳体侧面没有多余的凸起结构，能够最大化利用模组内部的安装空间，在进行热管理设计时，无论是采用侧面贴附液冷板的液冷方案，还是填充相变材料的温控方案，平整的侧面都能够保证换热界面的充分接触，降低热阻，提升整个模组的温度一致性。极柱端的安装尺寸经过标准化设计，汇流排的开孔位置可以直接适配通用的方形大电芯连接方案，不需要单独开模定制连接排，能够大幅缩短项目的结构开发周期，降低前期的开模成本。

在建模还原这款电芯的结构时，首先需要确认核心的安装基准面，以电芯底部的安装平面作为第一基准，极柱所在的端面作为第二基准，依次还原壳体的外形轮廓、极柱的凸台结构、防爆阀的凹陷结构以及壳体表面的绝缘层厚度。建模过程中需要特别注意极柱的安装孔位尺寸、极柱之间的中心距、极柱端面到壳体基准面的高度差，这些尺寸直接影响后续汇流排的设计与装配，如果尺寸出现偏差，很容易在装配时出现汇流排无法对齐、连接螺栓无法锁紧的问题。另外，壳体的棱边倒角尺寸也需要准确还原，因为在成组时棱边位置是绝缘件最容易被划破的位置，如果倒角尺寸与实际产品不符，后续做绝缘安全距离校验时会出现计算偏差，给整包的电气安全留下隐患。

从实际选型的角度出发，这类大容量棱柱形磷酸铁锂电芯的循环寿命、安全性能都能够满足长周期储能场景的使用需求，其规整的外形结构也给结构工程师提供了更大的设计自由度，不管是做标准的储能柜模组，还是定制化的异形空间电源pack，都可以通过调整电芯的排布方向来适配不同的安装空间限制。在进行结构强度仿真时，这类硬壳电芯的自身刚度足够，可以作为模组结构的一部分承担一定的机械载荷，减少模组内部结构支撑件的重量，进一步提升整个电池系统的能量密度。需要注意的是，在设计电芯的固定结构时，夹持力需要控制在合理范围内，避免过大的夹持力导致电芯壳体发生形变，挤压内部极组影响电芯的循环寿命，同时固定结构的绝缘处理必须到位，避免固定件与电芯壳体之间出现硬接触划破绝缘层，引发绝缘失效的问题。
