机架式高压串联储能电池组结构

做电力侧储能项目的结构设计时，最先要卡的边界就是安装空间与运维便利性，这套机架式高压储能单元的设计逻辑，完全围绕商用储能机房的实际部署场景展开。从应用端来看，这类240V电压等级的储能系统，多用于中小型工商业储能备电、分布式光伏配储、通讯基站后备电源场景，既可以单柜独立运行承担局部负载的备电需求，也可以多柜并联扩容组成更大容量的储能阵列，适配不同规模的用电场景。

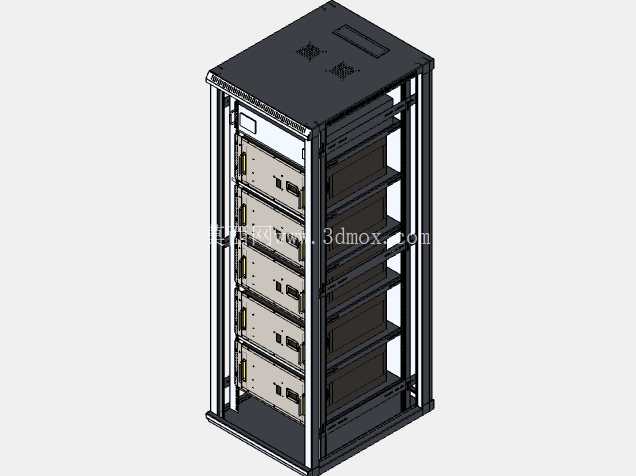

整套系统采用标准19英寸服务器机柜的安装尺寸框架，这一设计思路是为了兼容现有数据机房、储能舱的通用机架安装规范，不需要单独定制安装基座，现场部署时可以直接和现有UPS、配电单元并排安装在标准机柜列中，大幅降低现场施工的改造成本。机柜框架采用拼装式钢结构设计，立柱预留连续的模数化安装孔位，电池模组的安装高度可以根据实际配组需求灵活调整，不需要额外加工安装支架，适配不同容量规格的模组替换升级。

从功能结构来看，每个电池模组都设计了独立的导向定位结构与快锁式固定件，运维人员更换单组模组时不需要拆卸整个机柜的内部结构，只需要解锁对应模组的固定卡扣，顺着导向滑轨就可以抽出模组，单人即可完成更换作业，大幅降低后期运维的人力成本。模组之间的串联连接采用前置式铜排接线设计，所有接线端子都布置在模组正面的接线仓内，接线作业时不需要探入机柜内部，既提升接线操作的便利性，也能避免接线过程中触碰其他带电部件引发安全风险。

机柜的顶部预留了通风散热通道的安装位置，可以根据现场的散热需求选配顶部强制排风模块或者对接机房集中通风系统，模组之间预留了均匀的通风间隙，保证充放电过程中每个模组的散热条件一致，避免局部积热导致的电池性能衰减差异。机柜底部设计了接地铜排的安装位，所有金属结构件都通过导电连接片与接地铜排连通，满足电力设备的安全接地规范，避免设备运行过程中产生的静电积累或者漏电风险。

在安装边界设计上，机柜的深度尺寸控制在常规服务器机柜的兼容范围内，前后预留的操作空间满足机房运维的通道要求，不需要额外加宽运维通道。机柜的承重结构经过载荷校核，满配100Ah容量的电池模组时，框架的形变量控制在安全范围内，长期承重不会出现结构变形。每个模组的外壳都采用绝缘阻燃材质设计，模组之间设计了绝缘隔离挡板，即使单组模组出现热失控风险，也能延缓故障蔓延的速度，给运维人员留出应急处置的时间。

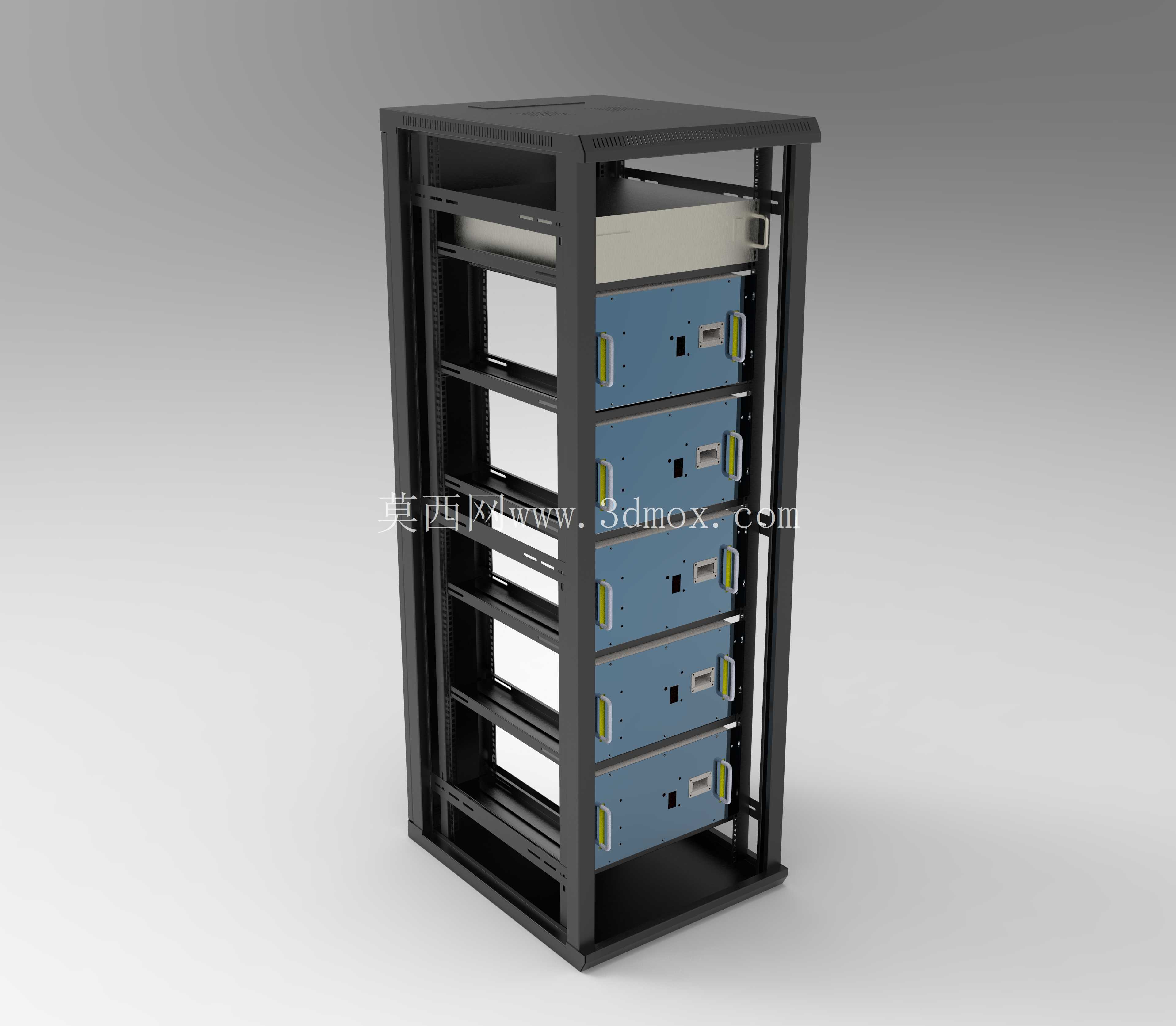

从结构建模的角度来看，这套模型完整还原了机柜框架、电池模组、安装导轨、接线结构的所有配合尺寸，做同类储能产品结构设计时，可以直接参考其模组排布、安装定位、运维空间预留的设计思路，也可以根据实际的电池参数调整模组尺寸，快速适配不同电压等级、不同容量的机架式储能产品开发，减少前期结构方案的重复建模工作量。
