6英寸BPE快装三夹钳结构设计

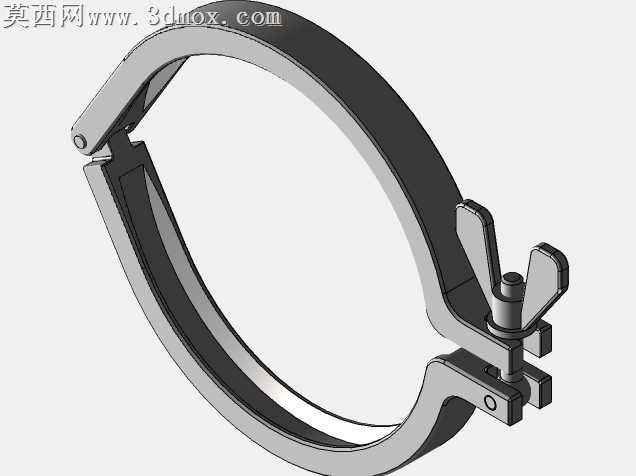

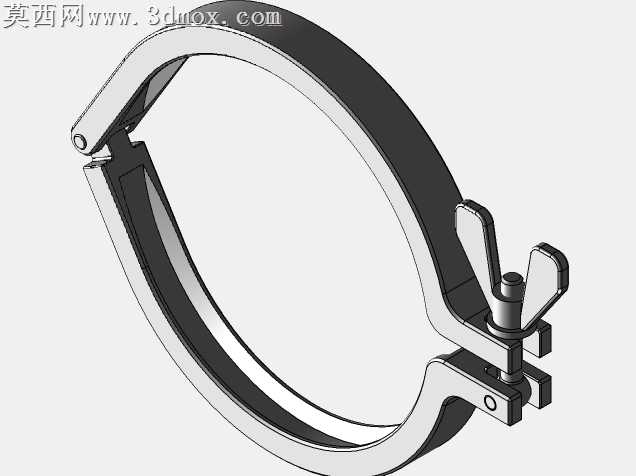

本作品为6英寸规格BPE标准卫生级三夹钳三维建模成果，建模过程严格遵循卫生级管路配件的设计规范，完整还原快装夹钳的全部功能结构。建模阶段采用参数化设计思路，首先绘制夹钳主体环形抱箍的截面轮廓，通过扫掠特征生成弧形主体结构，精准匹配6英寸卫生级管道接头的外径尺寸，抱箍内侧预留密封垫圈的安装限位槽，保证夹持状态下密封件受力均匀无偏移。夹钳的铰接端采用销轴连接结构，建模时预留合理的装配间隙，模拟真实产品的开合转动自由度，确保铰接部位转动顺畅无卡滞。锁紧端采用蝶形手拧螺栓结构，分别建模蝶形手柄、锁紧螺栓、铰接螺母座三个独立部件，蝶形手柄的两翼做圆弧过渡处理，符合徒手操作的人机工程学要求，螺栓与螺母座的螺纹特征采用简化示意建模，既保证结构辨识度又优化模型整体面数。材质渲染阶段，夹钳整体赋予304不锈钢材质，调整金属粗糙度参数模拟卫生级配件的哑光抛光表面效果，铰接销轴部位略微提高金属反光度，区分不同部件的加工工艺差异，整体渲染效果清晰呈现各部件的装配关系与结构细节。设计过程中重点考量夹钳的锁紧受力逻辑，抱箍的弧形曲率经过反复校核，保证锁紧时抱箍与管道接头的法兰边完全贴合，蝶形螺栓的锁紧行程预留足够调节量，可适配不同厚度的密封垫圈，满足食品、饮料行业卫生级管路的快装连接需求，整体模型无多余特征，结构逻辑清晰，可直接用于产品结构展示、装配教学或生产参考。
