多管径适配快夹式管装固定夹持结构

　　这款夹持结构主要面向现场管路快速装拆的作业场景设计，在流体输送管线布设、临时试验台架搭建、户外管线快装维护这类需要频繁拆装固定件的工况下，传统螺栓锁紧的管夹需要反复拧动紧固件，拆装效率低，且在狭窄操作空间里扳手等工具难以施展，该快夹结构恰好能解决这类痛点。从实际使用逻辑来看，它不需要额外辅助工具，仅靠扳动上部的压杆就能完成锁紧与释放动作，单手即可操作，能大幅缩短单点位的装夹耗时，在批量管线布设作业中能有效降低作业人员的操作强度。

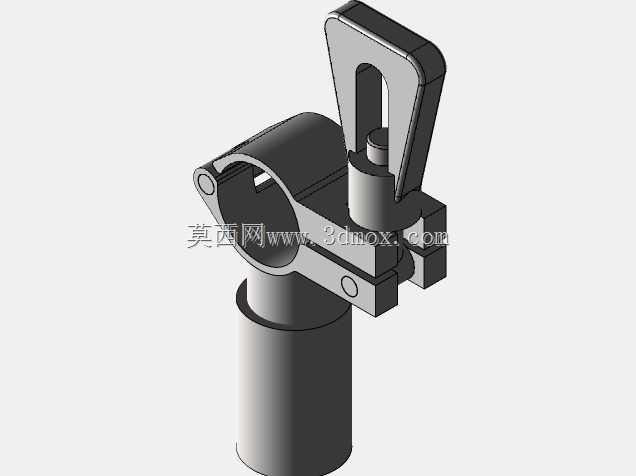

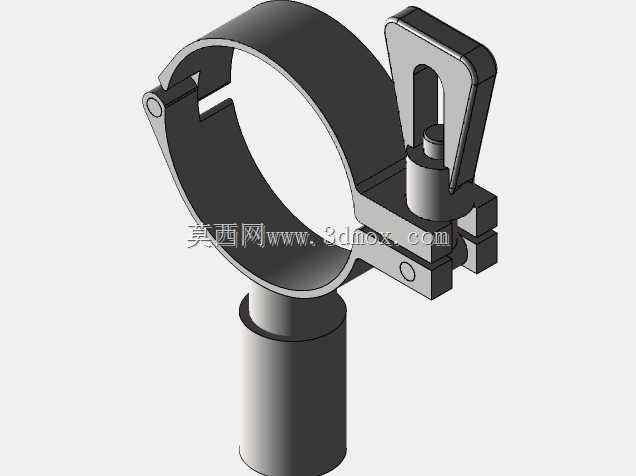

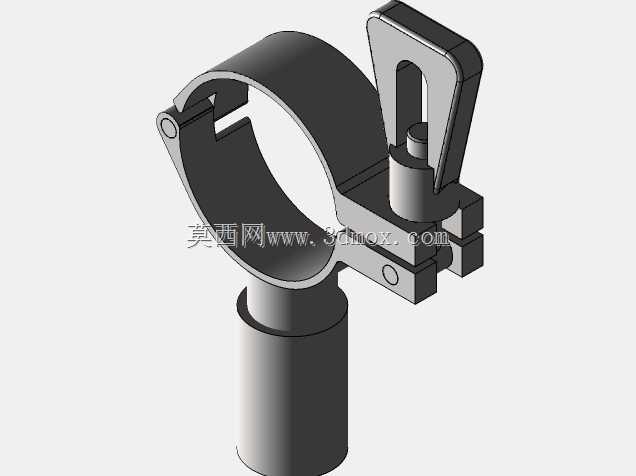

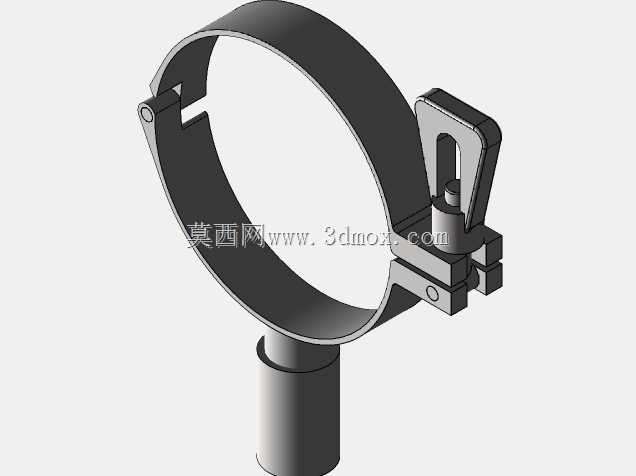

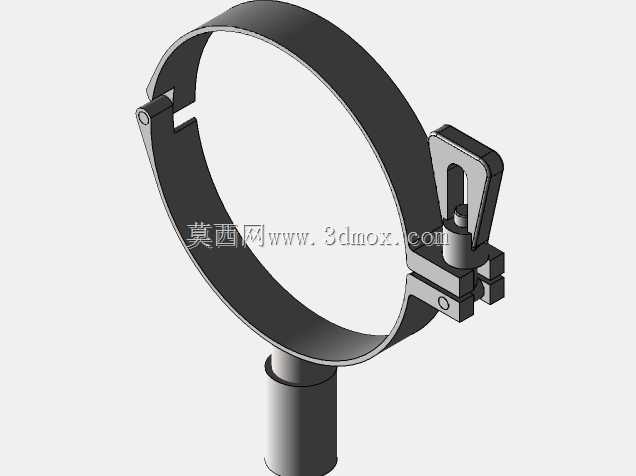

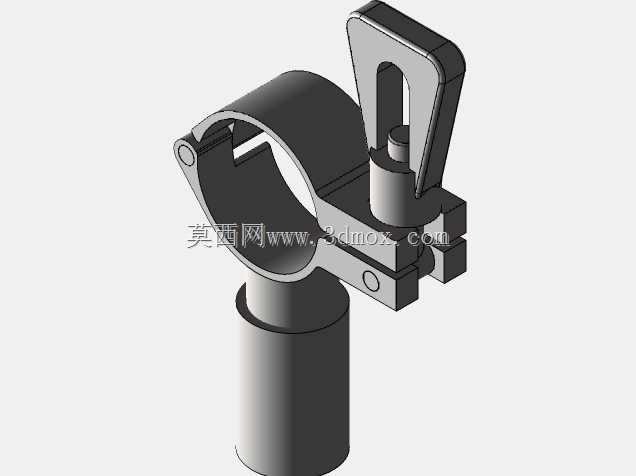

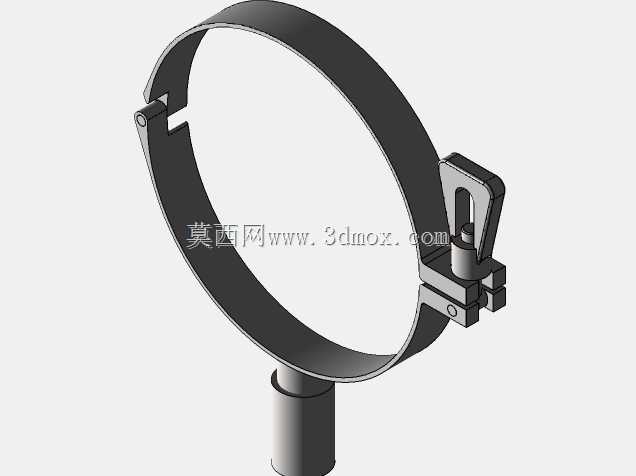

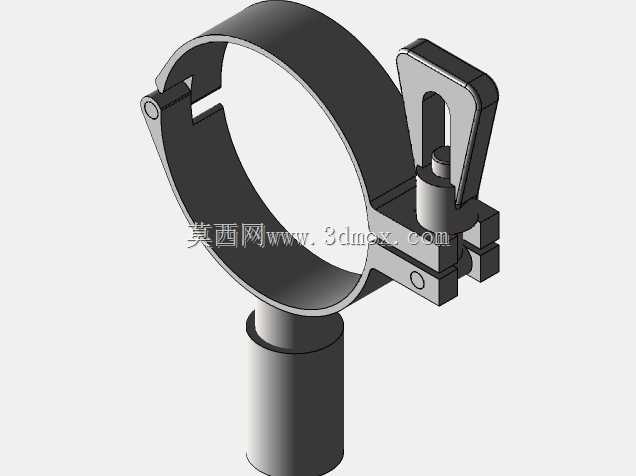

　　结构设计上，下半部分采用开口环抱式的基座，内圆弧面做了适配不同管径的公差预留，可覆盖1英寸到6英寸区间的多种外径圆管，不需要针对每一种管径单独更换夹具体，减少了现场备件的储备种类。基座的开口侧做了加厚处理，避免长期反复开合出现应力变形，铰接位置的销轴孔做了同轴度公差控制，保证压杆扳动时没有卡滞感。上部的锁紧压杆采用偏心自锁结构，当压杆扳到锁紧工位时，偏心块的过死点设计能保证在管路受振动、外力拉扯的情况下不会自行松脱，锁紧力的大小通过压杆与夹块之间的调节螺柱来适配，针对不同壁厚、不同材质的管材，可以微调螺柱伸出长度，既保证夹持稳固不打滑，又不会因为锁紧力过大夹伤薄壁管材表面。

　　安装边界方面，夹具体的环抱基座轴向宽度做了优化，在保证夹持接触面积足够、不会出现应力集中压伤管壁的前提下，尽可能压缩了轴向占用空间，在管路排布密集、相邻管间距较小的场景下也能顺利安装。夹具体上部的压杆扳动行程控制在90度范围内，操作时不需要过大的上部空间，在贴近墙面、设备外壳的管路上使用时，不会因为空间不足导致压杆无法扳动到位。夹块与管材接触的内弧面没有做防滑齿结构，而是采用了微糙的平面处理，既能提供足够的摩擦阻力防止管材轴向窜动，又不会在金属管、PVC管等常见管材表面留下压痕，适合对管材表面完整性有要求的洁净管路、装饰性管路安装场景。

　　从建模细节来看，所有铰接位置的配合间隙都按照实际机加工的公差要求预留，偏心锁紧块的轮廓曲线经过反复校核，保证扳动力度适中，既不会因为锁紧力过大导致扳动费力，也不会因为力值过小导致锁不紧。基座上的铰接耳位置做了圆角过渡，避免应力集中导致长期使用后出现断裂，整体结构没有多余的冗余设计，所有壁厚都经过受力校核，在保证结构强度的前提下尽可能控制整体重量，方便现场携带与单人操作。实际使用时，只需要先将基座卡在目标管材的对应安装位置，扳动压杆到锁紧位即可完成固定，需要调整管路位置或者拆卸时，反向扳动压杆就能快速释放，不需要完全拆解夹具体，在临时管线搭建、设备调试阶段的管路固定场景下，实用性远高于传统的螺栓紧固管夹。
