自行车双轴中轴下管连接结构

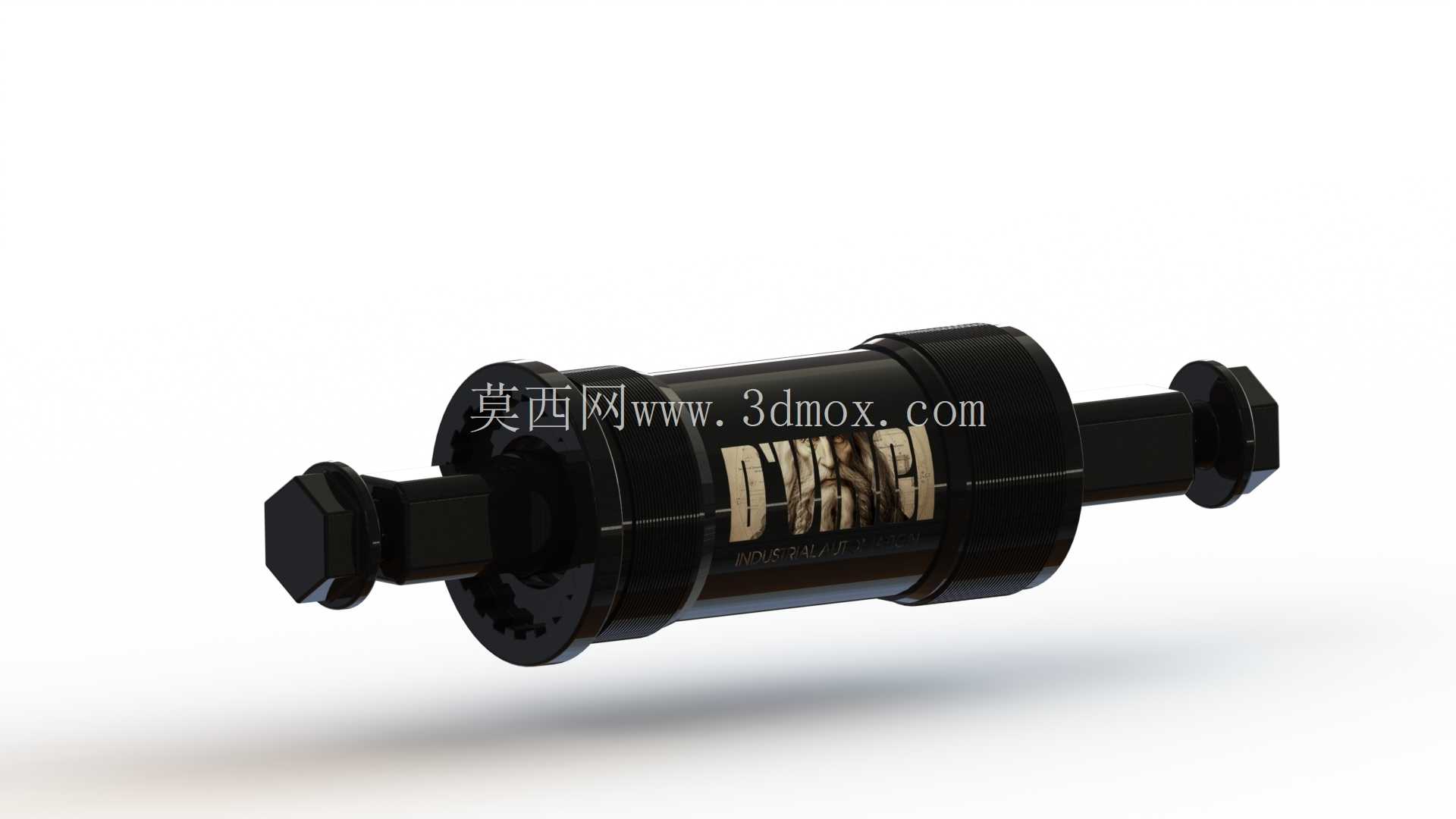

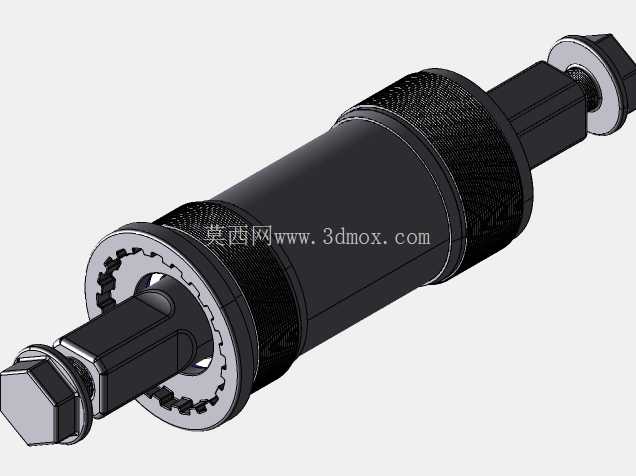

日常做自行车结构设计时，中轴下管连接段的匹配度直接决定了车架整体的刚性表现，很多入门级车架出现踩踏泄力、异响的问题，根源都在中轴与下管的配合公差没控制好。这次的结构采用双轴同轴布局，两端的轴头采用标准方榫结构，和市面上主流的方孔曲柄安装尺寸完全兼容，不需要额外做转接件就能直接适配常规的牙盘组件。从安装边界来看，中轴主体的圆柱段外径和下管的中轴开孔做了过盈配合设计，压入时的导向段做了1:50的锥度引导，避免压装过程中出现偏斜刮伤车架漆面或者损伤碳纤/铝合金下管的内壁。主体外壳上的标识区域做了凹陷处理，既可以印刷规格标识，也能在压装时作为定位基准，保证中轴装入车架后两端轴头的伸出长度对称，避免曲柄安装后出现轴向窜动。

从功能特性来说，双轴的布局让轴心的受力点分布更均匀，传统单轴中轴的受力集中在轴体中段，长期大扭矩踩踏容易出现轴体弯曲，双轴结构把踩踏力分散到两个同轴支撑段，配合外壳和下管的贴合面，能把踩踏产生的径向力直接传递到车架下管的管壁上，减少轴体本身的负载。轴头的六角限位结构和曲柄的安装孔完全匹配，锁紧螺丝的沉孔深度做了精准控制，既保证螺丝锁紧后不会突出曲柄端面，也不会因为沉孔过深导致螺丝啮合长度不足出现滑牙。

实际应用场景里，这个结构主要适配硬尾山地车和城市通勤车的钢制、铝合金车架下管安装位，设计时特意把主体外壳的长度控制在常规68mm五通规格的兼容范围内，不需要对车架五通做额外的扩孔或者攻丝处理，压入后两端的密封胶圈能刚好贴合车架五通的端面，阻挡骑行过程中泥水、灰尘进入中轴内部，延长内部轴承的使用寿命。做三维建模的时候，特意把轴体和外壳的配合公差按H7/h6的间隙配合做了参数化设置，后续如果要适配不同长度的五通规格，只需要调整外壳的长度参数，两端轴头的安装尺寸不需要改动，能快速衍生出适配73mm山地五通、100mm胖胎车五通的衍生版本。

外形尺寸上，两端轴头的方榫对边尺寸严格遵循通用自行车曲柄的安装标准，方榫段的长度也控制在常规范围，安装曲柄后不会出现曲柄蹭车架或者锁紧螺丝无法压紧的问题。主体外壳的表面做了防滑滚花设计？不对，这次的模型外壳是光滑圆柱面，靠压装的过盈量实现防转，避免骑行过程中中轴外壳跟转出现异响。轴体两端的螺纹段长度做了优化，既保证锁紧螺母有足够的啮合行程，也不会因为螺纹过长导致多余的螺纹段暴露在外堆积泥水。在做结构校核的时候，按照120kg骑手站立踩踏的最大扭矩做了静力学仿真，轴体的最大应力远低于钢材的屈服强度，外壳和车架下管的接触压强也在铝合金材料的许用挤压应力范围内，不会出现压坏车架五通的情况。

很多新手设计师做中轴结构的时候容易忽略轴头和曲柄的配合间隙，要么间隙过大导致曲柄安装后旷量明显，要么间隙过小导致曲柄无法完全压到位，这次的模型里特意把方榫段的公差做了分组设置，生产时可以根据曲柄的实际尺寸选配对应公差组的轴体，保证配合精度。另外，中轴内部的轴承安装位做了定位台阶，轴承压入后刚好抵在台阶面上，不会出现轴承轴向窜动的问题，两端的密封端盖和轴体之间的间隙控制在0.1mm以内，既能保证轴体转动顺畅，也能阻挡外界的水汽进入轴承内部。从安装流程来说，只需要把中轴对准车架下管的五通开孔，用压入工具均匀施压就能完成安装，不需要复杂的专用工具，后期维护的时候也只需要拆下两端的曲柄就能更换轴承，不需要把整个中轴从车架上压出，降低了维护难度。
