立式可调式多层物料承托机架结构

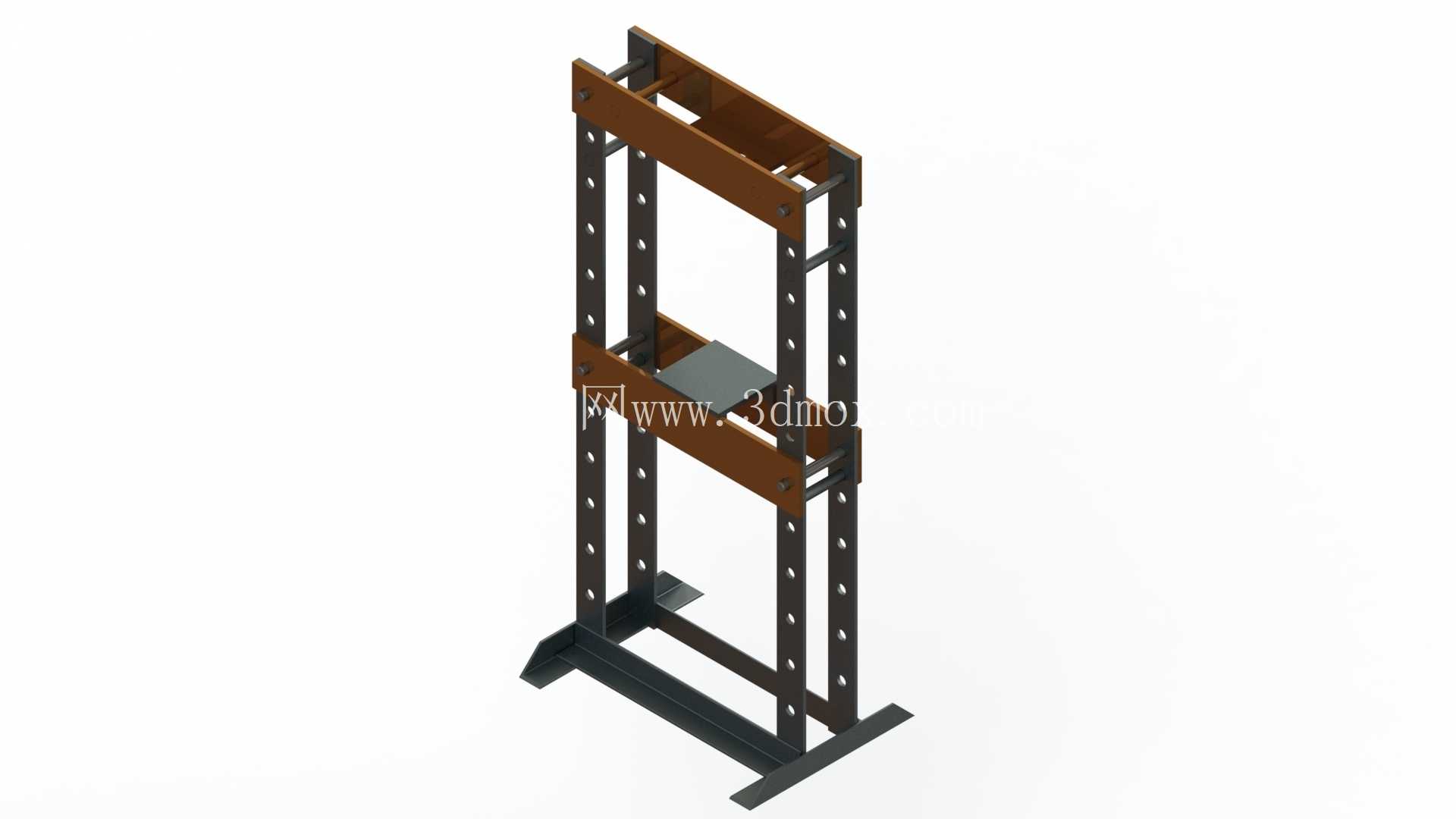

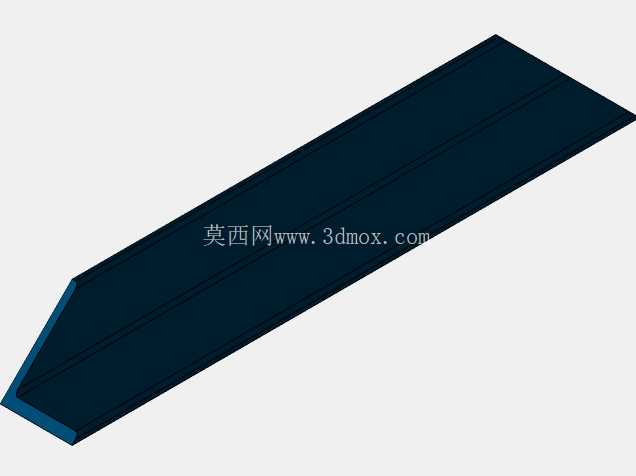

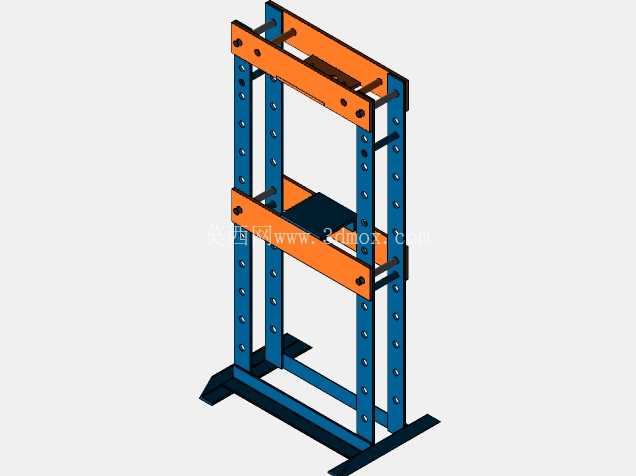

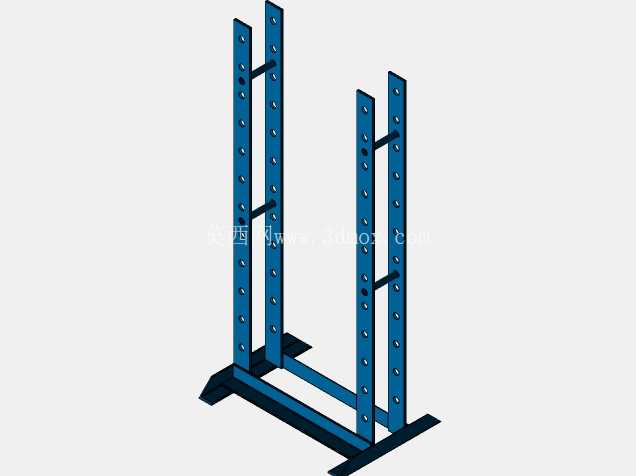

　　这款立式可调承托机架，最初是针对水利运维现场零散工器具、小型液压配件的定点存放需求做的结构设计，日常在车间机修工位、户外临时运维点都能适配使用，解决零散配件随地堆放、取用查找效率低的问题。整体采用开式立式框架结构，底部做了外伸式落地支撑脚，支撑脚向机架前后方向延伸出一定宽度，相比直落式立柱结构，抗侧翻能力提升明显，就算层板上放置偏重的管件、阀件，机架也不会出现侧向倾覆的风险，安装时不需要额外打膨胀螺栓固定地面，可直接放置在平整的水泥地面、环氧地坪上使用，搬迁移位时不需要做基础拆除，适配临时作业点的灵活布置需求。

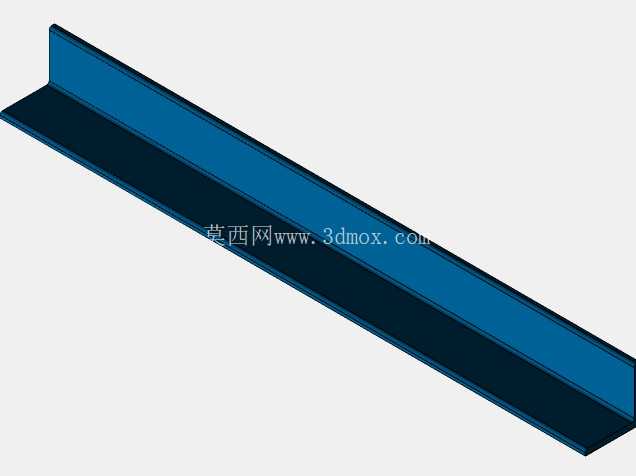

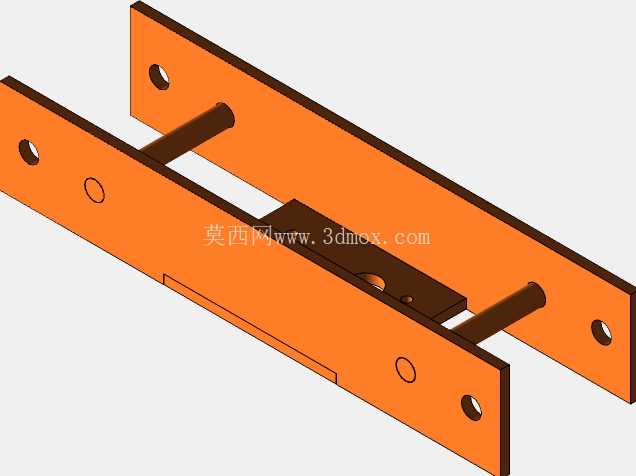

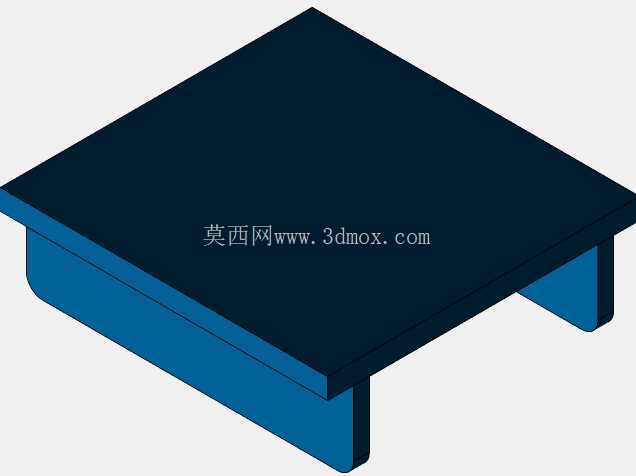

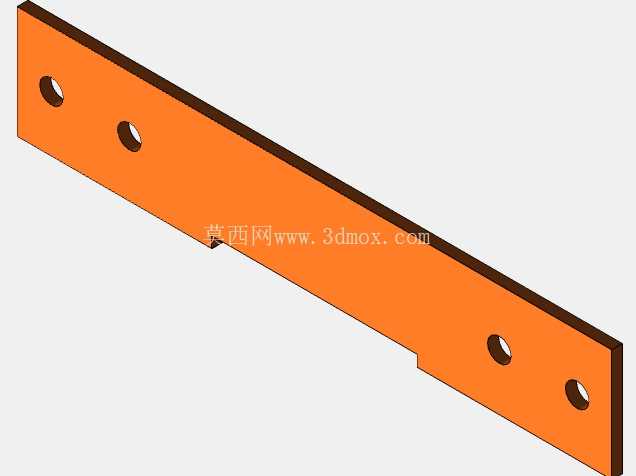

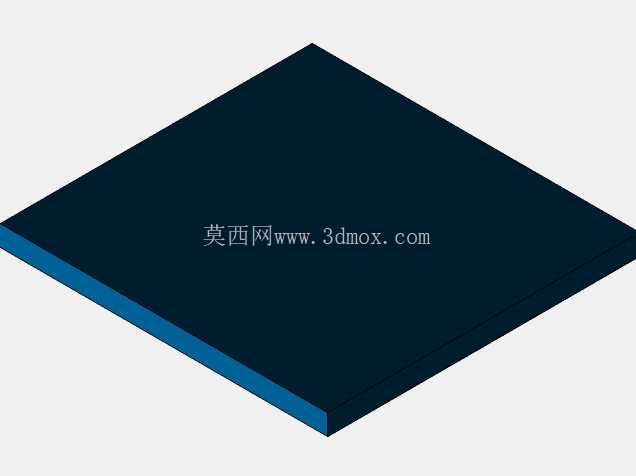

　　两侧立柱采用等距冲孔的型钢加工，孔位沿立柱高度方向均匀排布，孔间距统一为标准模数，层板的固定支架可以沿着立柱孔位任意调整安装高度，不需要重新钻孔或者焊接，操作人员只需要用标准紧固件就能完成层板位置的调整，可根据存放物件的实际高度灵活分配层间距，比如放置较高的液压千斤顶、较长的管道接头时，可以把对应区间的层板拆除或者上调，放置小型螺丝、密封件等零散小件时，可以压缩层间距增加存放层数，空间利用率比固定层架高出不少。层板部分采用折弯成型的金属板材，边缘做了折边加强处理，不需要额外焊接加强筋就能满足常规承重需求，中间预留的平整安装面可以根据使用需求加装防滑橡胶垫、零件分隔条，避免存放的金属工件滑动掉落，也能减少工件和层板之间的磕碰划伤。

　　框架的连接位置全部采用可拆卸式紧固件连接，出厂时可以拆分成立柱、层板、支撑脚几个独立部件，运输时能压缩包装体积，降低物流成本，现场组装不需要专用焊接设备，只需要常规扳手就能完成整体装配，后期如果某个部件出现磕碰变形，也可以单独拆卸更换，不需要整体报废，维护成本更低。从安装边界来看，机架整体占地宽度控制在较小范围内，就算是狭窄的设备运维通道旁、车间角落的闲置空间都能放置，不会占用主要作业通行空间，立柱上的冲孔除了用于固定层板，还可以外挂工具挂钩、零件收纳盒，拓展侧面的存放空间。

　　设计过程中特意规避了复杂的曲面结构，所有零部件都是采用常规型材、板材加工，不需要开模或者特殊定制加工，普通的机加工车间就能完成下料、冲孔、折弯工序，加工门槛低，量产时的成本控制难度小。结构受力方面，每层承重载荷通过层板支架直接传递到两侧立柱，再顺着立柱传导到底部支撑脚，最终分散到地面，整体受力路径清晰，没有应力集中的薄弱位置，长期满载存放也不会出现框架变形的问题。实际使用场景中，除了水利运维场景，也可以放在机械加工车间存放刀具、量具，或者在装配工位旁放置待组装的小型零部件，层板调整的灵活性可以适配不同尺寸物件的存放需求，不需要针对不同存放物单独设计定制架体，通用性较强。
