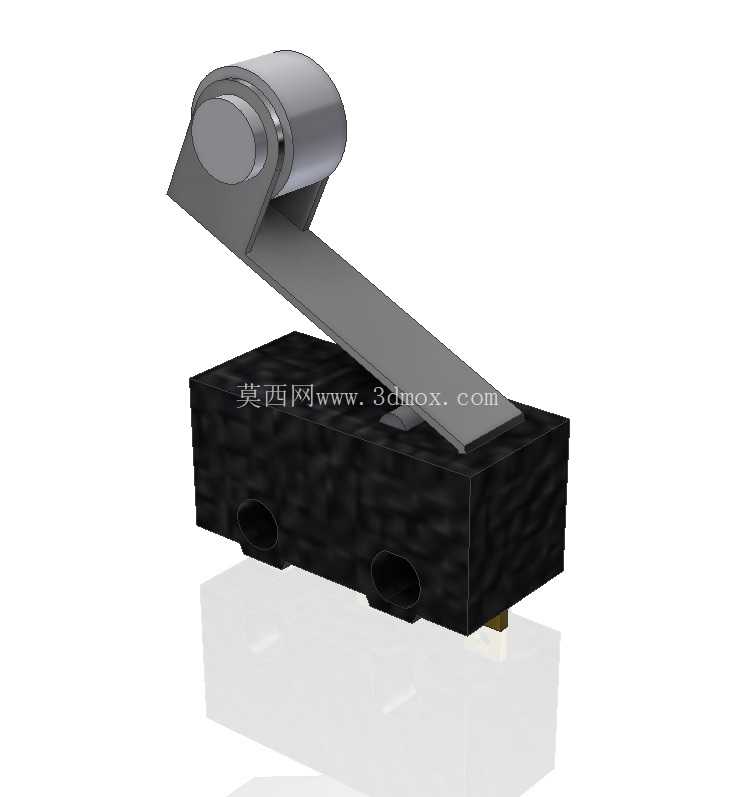

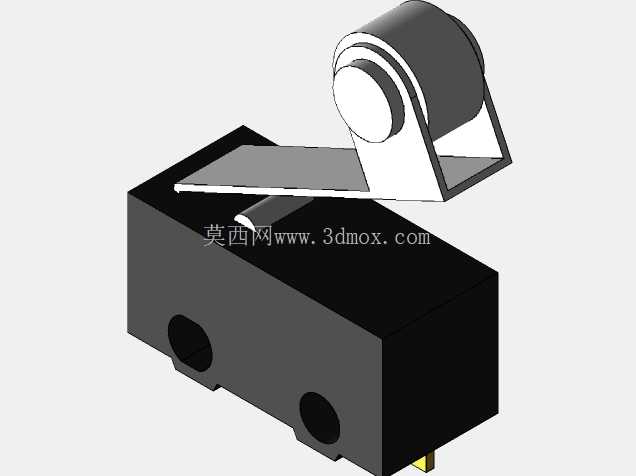

欧姆龙带滚轮摆杆型微动开关结构模型

　　在工业自动化生产线的工位限位、消费电子设备的开合检测、小型机电产品的触发反馈场景里，这类带滚轮摆杆的微动开关是应用频次极高的基础触发元件，本次建模的这款欧姆龙D2F系列微动开关，核心是为整机结构设计阶段提供精准的装配参考，避免选型阶段出现安装干涉、触发行程不匹配的问题。从实际使用场景来看，这类微动开关常被布置在设备门板的开合位置、运动模组的硬限位端点、小型执行机构的到位检测点，依靠摆杆端部的滚轮接触被检测部件，将机械位移信号转化为电信号，实现回路的通断控制，相比无摆杆的直动型微动开关，滚轮结构能大幅降低接触过程中的摩擦阻力，减少长期往复动作带来的部件磨损，提升触发动作的顺畅度与元件使用寿命。

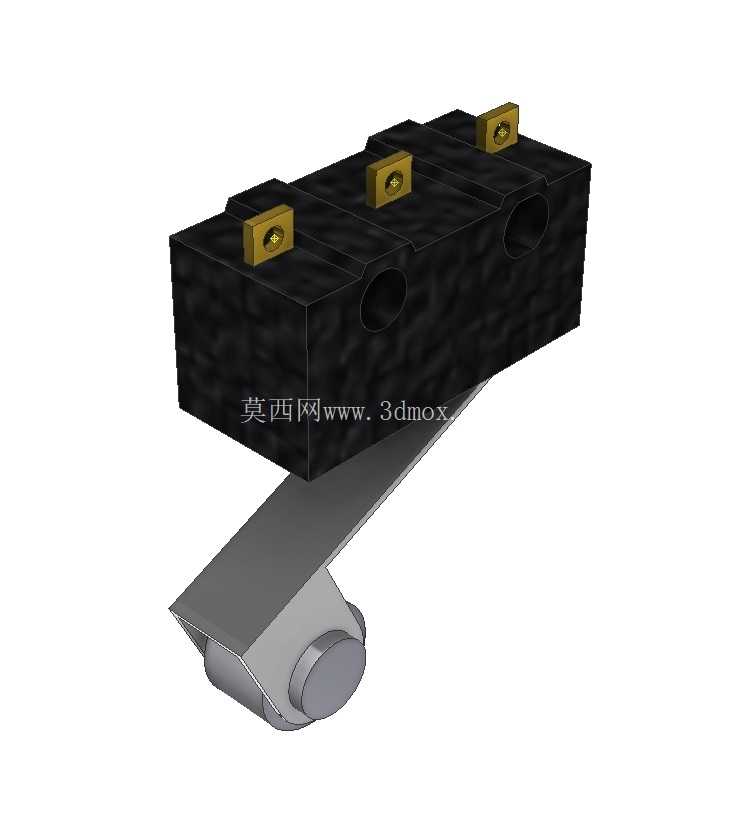

　　从产品功能特性来看，这款微动开关属于小型密封式微动开关，本体采用黑色阻燃工程塑料壳体，三个接线端子从壳体顶部引出，端子自带固定螺丝孔位，方便现场接线时的导线压接固定，不需要额外焊接就能完成线路连接，适配工业现场的快速装配需求；摆杆部分采用金属冲压成型的弯折结构，端部的滚轮为圆柱形金属件，摆杆与本体内部的触点机构通过转轴连接，当外部载荷压下滚轮带动摆杆转动到设定行程时，内部的快动触点会完成瞬时切换，动作响应速度快，不存在触点缓慢贴合导致的拉弧问题，能适配小电流信号回路的通断需求。在建模思路上，没有对内部的触点弹簧、弹片等细小零件做过度还原，而是保留了整机装配需要用到的所有外部特征：本体的长宽高外形尺寸、三个安装端子的孔位间距与孔径大小、摆杆的初始抬起角度、滚轮的外径与伸出长度、摆杆压下到触发位置的极限角度，这些尺寸都是结构设计阶段做装配校核时必须参考的边界条件，省略内部细碎零件一方面能降低模型的文件体量，方便在大型整机装配体中调用，另一方面也能避免无关特征干扰装配干涉检查的效率。

　　从安装边界来看，这款微动开关的本体为长方体结构，三个接线端子沿本体长度方向等距排布，安装时不需要额外的固定支架，依靠接线端子的压接就能完成初步固定，也可以根据实际安装需求在本体侧面的预留孔位加装固定螺丝；摆杆的动作平面与本体长度方向平行，设计安装位时需要预留出摆杆上下摆动的空间，避免周边结构件挡住摆杆的动作行程，滚轮的突出高度决定了被检测部件的触发距离，选型时需要根据被检测部件的实际运动行程匹配对应的摆杆长度，防止出现压合过深损坏开关本体、或者压合行程不足无法触发触点的问题。

　　在不同的应用场景里，这类微动开关的触发力参数会有细微差异，但外部安装尺寸保持一致，做通用化设备设计时，可以直接套用这个模型完成安装位的结构设计，后续根据实际触发力需求更换同系列不同参数的型号即可，不需要重新调整安装位的结构尺寸，能大幅缩短设备研发阶段的选型与结构调整周期。很多刚接触结构设计的工程师做微动开关安装位时，经常会忽略摆杆的动作角度范围，只预留了本体的安装空间，最后装配完成后才发现摆杆被周边结构挡住无法动作，或者滚轮与被检测部件的接触角度不对，导致长期使用后滚轮出现偏磨，提前损坏，这个模型完整还原了摆杆的极限动作位置，在装配环境下可以直接做运动仿真校核，验证整个动作行程内是否存在干涉问题，提前规避这类装配风险。另外，模型的壳体部分还原了实际产品的表面纹理特征，在做设备整体渲染时能更贴近真实产品的视觉效果，不需要额外做外观贴图处理，方便做方案汇报时的整机效果展示。
