WT32-ETH01以太网通讯模块多安装形态结构

做嵌入式设备联网改造这么多年，WT32-ETH01这类串口转以太网模组是工业控制、智能网关、物联网终端设备里的常用核心部件，很多结构工程师在做整机布局的时候，经常因为模组安装方式不明确，导致后期打样出现干涉、插针长度不匹配、网口位置偏移的问题，这次做的三款不同安装形态的三维结构，就是为了在设计初期就能把所有安装边界卡死，避免后续反复改板调结构。

先讲实际应用里的场景，这类模组常被用在工业采集网关的主板上，要么直接贴片焊接在主控板上做板载联网单元，要么通过排针插装在扩展槽位里方便后期更换，还有部分紧凑型设备会把模组反向贴装在主板背面，节省正面的空间留给接口、按键或者功率器件。不同的安装方式对结构空间的要求完全不一样，很多新手工程师只参考模组的平面尺寸图，忽略了插针突出长度、网口的插拔操作空间，最后做出来的外壳要么网口露不出来，要么插针顶到外壳内壁，甚至排针长度选短了接触不良，这些都是实际项目里踩过的坑。

从功能特性来看，这款模组集成了以太网物理层接口和串口透传处理单元，自带RJ45网口座，不需要额外扩展网络变压器，外围电路非常简洁，所以结构上核心的部件就是两个部分：一侧是带金属屏蔽壳的RJ45接口，另一侧是带排针焊盘的PCB主体，板载的主芯片和周边阻容件都有明确的高度边界，建模的时候所有元器件的突出高度都按照实物实测尺寸还原，没有做简化处理，避免布局的时候出现高度干涉。

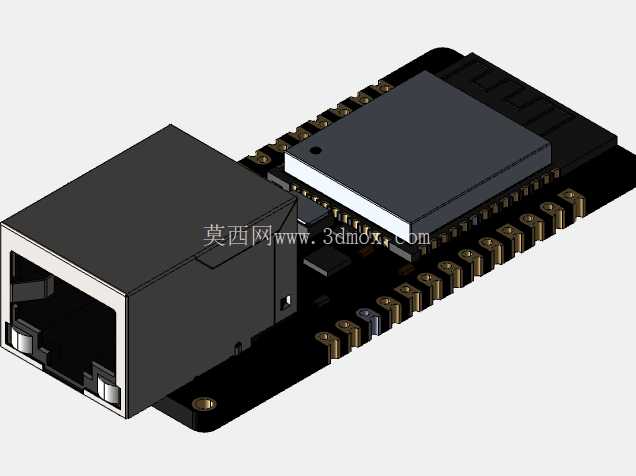

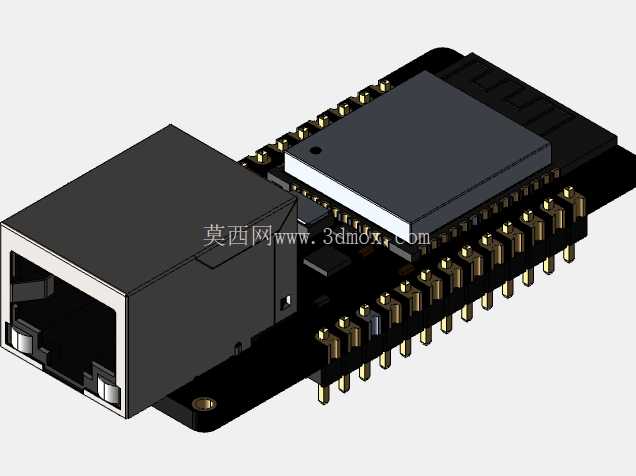

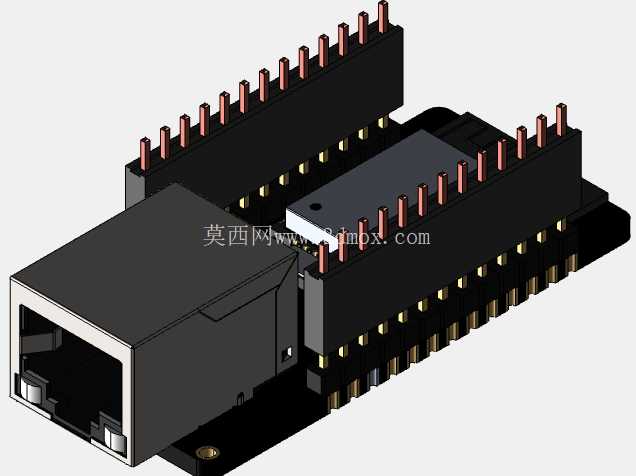

设计思路上，我没有只做单一的标准安装形态，而是把实际项目里会用到的三种状态都做了出来：第一种是带标准直插排针的形态，排针长度按照常规6mm配合插针来做，也就是排针露出PCB板面的有效插接长度是6mm，适合大多数正面插装的扩展槽应用，排针的间距严格按照2.54mm标准排针间距制作，每一根针的位置、直径都和实物一致，不会出现和插座对不上的问题；第二种是不带排针的裸板形态，适合直接SMT贴片焊接在主板上的应用，这个形态下只保留模组本体的所有结构，去掉排针部分，方便工程师直接把模型叠在PCB布局文件里核对焊盘位置和周边器件的间距；第三种是反向安装的形态，这个是很多紧凑型设备会用到的安装方式，也就是模组反过来贴在主板背面，网口朝向主板外侧，这种安装方式不能用标准6mm排针，必须用13mm长度的排针，其中配合引脚的有效长度是8mm，建模的时候特意把这个状态下的排针长度、模组和主板之间的间隙都做了准确还原，间隙刚好能容纳主板背面的低矮阻容件，不会出现压件的问题。

外形尺寸和安装边界是这个模型最核心的部分，首先模组本体的长宽尺寸严格按照实物1:1还原，RJ45接口的突出长度、金属壳的厚度、卡扣位置都和实物一致，做外壳开孔的时候可以直接参考模型上的网口轮廓，不用再反复核对二维图纸。带排针的状态下，排针底部到网口顶面的总高度是实测的最大高度，布局的时候只要预留出这个高度的空间，就不会出现顶盖压到模组的问题。反向安装的状态下，特意标注了排针需要的长度对应的安装间隙，也就是模组和主板之间需要留出足够的空间让排针穿过，同时网口的伸出位置要和外壳的开孔对齐，插拔网线的时候需要的操作空间也在模型里留了出来，不会出现插网线的时候手指被外壳挡住的情况。

很多工程师在做这类通讯模组的结构设计时，容易忽略网口的插拔力对安装强度的影响，所以模型里也还原了模组PCB上的两个固定安装孔位置，不管是哪种安装方式，都可以通过铜柱或者螺丝把模组固定在主板或者壳体上，避免长期插拔网线导致排针松脱、焊盘开裂。另外板上所有元器件的最高高度都做了核对，主芯片的散热片高度、周边电容的高度都没有超过网口金属壳的顶面高度，所以在布局的时候，只要网口上方预留了足够的插拔空间，其他器件就不会出现干涉问题。

实际做项目的时候，这三个形态的模型可以直接调用，根据自己的安装方式选择对应的模型导入装配体，不用每次都自己重新画排针、调整安装方向，能省不少结构核对的时间，尤其是反向安装的场景，很多公开的模型都没有做这个形态，工程师自己改模型的时候很容易把排针长度搞错，导致打样回来装不上，这个模型直接把反向安装需要的排针长度、安装间隙都做准确了，导入之后直接就能用，不需要再调整参数。
