树莓派CM5专用迷你IO扩展底板结构设计

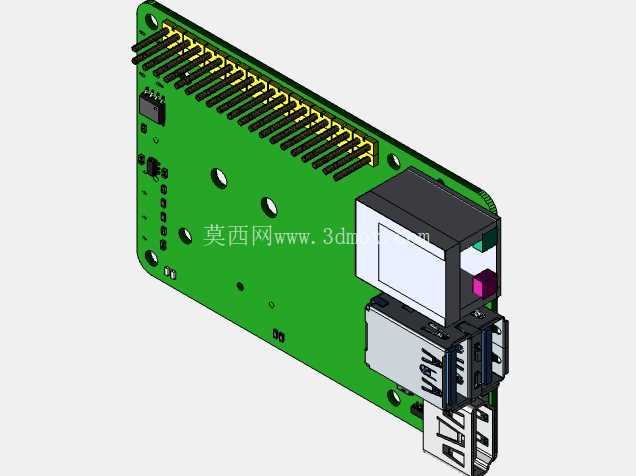

　　这款专为树莓派计算模块5设计的迷你底板，核心定位是嵌入式开发场景下的紧凑型核心载具，解决了CM5核心板本身无外接接口、无法直接独立运行的使用痛点，在工业边缘计算节点、小型物联网网关、便携式智能检测终端、低功耗嵌入式控制单元等场景中，可直接作为核心硬件承载结构使用，无需额外设计复杂的核心板外围电路，大幅缩短嵌入式产品的开发验证周期。从结构设计逻辑来看，底板整体采用与树莓派常规单板一致的绿色FR4基材PCB作为主体结构，板载元件布局严格遵循信号完整性要求，核心板连接区域采用高密度排针排母组合结构，排针引脚完全匹配CM5模块的引脚定义，确保核心板安装后引脚接触可靠，同时预留了核心板安装后的高度空间，避免核心板表面元件与底板元件产生干涉。

　　接口布局上，将常用的USB接口、HDMI输出接口布置在板卡侧边，与常规迷你电脑的外设接口位置逻辑一致，方便外接U盘、键鼠、显示设备等常用外设，板载的EEPROM与加密芯片布置在核心板相邻区域，缩短信号走线长度，降低信号干扰风险，同时加密芯片的位置预留了足够的读写操作空间，方便生产环节的固件烧录与参数配置。安装边界方面，板卡上预留的多个圆形安装孔位完全匹配通用嵌入式外壳的安装柱间距，孔位边缘做了足够的电气安全间距设计，避免安装螺丝接触PCB走线造成短路，板卡整体外轮廓尺寸控制在紧凑型嵌入式设备的通用安装尺寸范围内，厚度方向叠加核心板、接口元件后的总高度可适配绝大多数薄型嵌入式设备外壳，无需额外对结构做定制修改。

　　从实际使用的结构适配角度，这款底板的元件排布充分考虑了三维建模时的干涉检查需求，所有接口的突出高度、元件的本体高度都做了统一的尺寸链校核，比如USB接口的金属外壳突出PCB表面的高度、HDMI接口的插接深度空间、排针的有效接触长度都在结构设计时做了冗余预留，既保证外设插接时的结构强度，也避免外壳装配时出现接口对位偏差。在工业场景应用中，这类载板往往需要长期在控制柜内运行，板上元件的布局避开了容易积灰的死角，发热较大的电源相关元件布置在板卡边缘区域，方便空气流通散热，无需额外加装散热风扇即可满足低功耗运行下的散热需求，适配无风扇嵌入式设备的设计要求。

　　对于结构设计从业者而言，这款底板的三维模型可直接用于嵌入式设备的外壳设计验证，在建模时可直接调取板卡的所有安装孔位、接口位置、元件高度数据，无需手动测量实物尺寸，大幅提升外壳设计的准确率，减少打样验证的次数；对于硬件选型人员来说，模型完整还原了板载所有元件的实际外形与位置，可直接在装配环境中模拟核心板安装、外设插接的全流程动作，提前排查结构干涉、接口遮挡等潜在问题。设计过程中还充分考虑了生产装配的工艺性，所有贴片元件的排布方向符合SMT贴片机的生产工艺要求，插件元件的引脚间距满足波峰焊的工艺参数，安装孔位周围预留了足够的螺丝锁付空间，方便生产环节的自动化装配与后期的维护拆装。板卡边缘的金手指区域做了倒角处理，避免核心板插拔时刮伤排针触点，接口位置的PCB边缘做了圆角处理，避免装配时割伤操作人员或损坏外壳内部的走线。
