剖视展示型圆柱滚子轴承结构设计

做传动结构设计快十二年，经手的轴承选型、建模项目少说有几百个，圆柱滚子轴承是重载传动场景里绕不开的核心支撑部件，这次做的剖视结构模型，完全是按照实际工业应用的尺寸逻辑搭建的，没有为了视觉效果做夸张变形。很多刚入行的工程师容易把圆柱滚子轴承和深沟球轴承的应用边界搞混，其实两者的承载逻辑差异极大：深沟球轴承靠点接触承载，适合轻载高速的场景，而圆柱滚子轴承的滚动体是线接触，径向承载能力能达到同内径深沟球轴承的1.5-2倍，抗冲击载荷的表现也更突出，在冶金轧机的辊系支撑、重型减速机的输入输出轴、工程机械的行走机构、大型电机的主轴支撑这类重载、有冲击载荷的工况里，基本都是优先选圆柱滚子轴承做径向支撑。

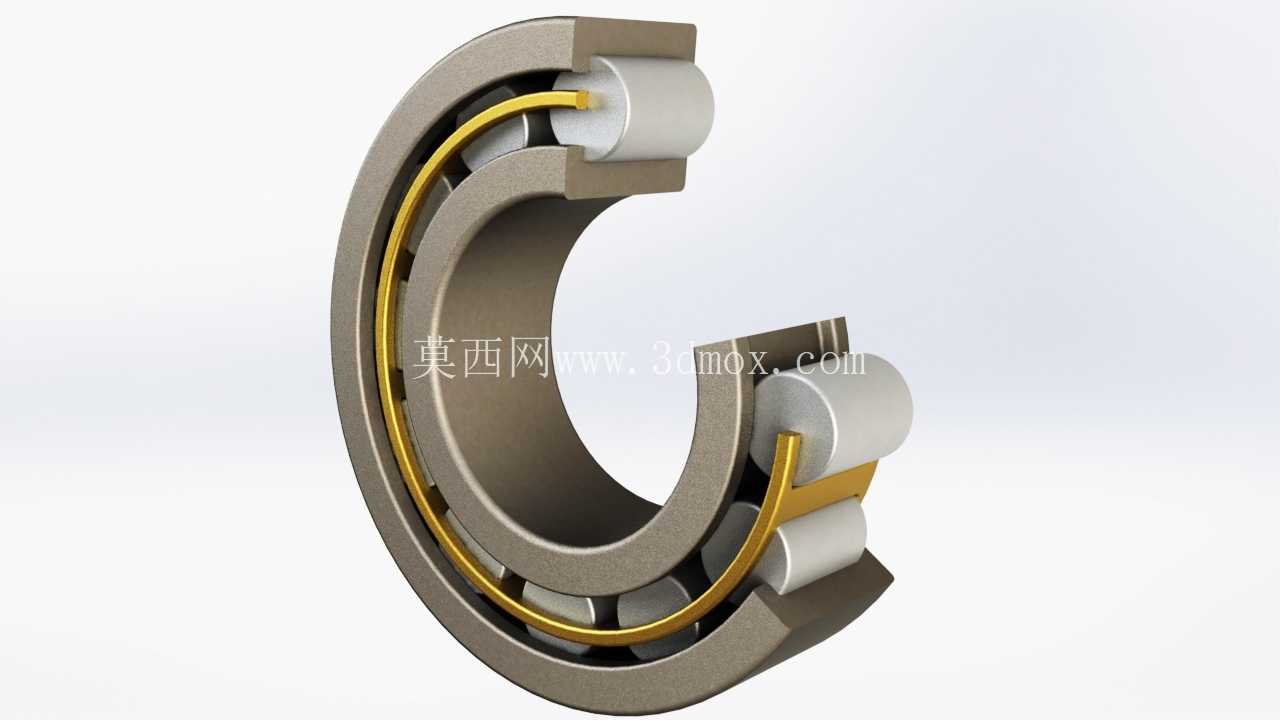

这次做模型的时候特意做了半剖的展示结构，就是为了把内部的装配逻辑讲清楚：内圈和轴采用过盈配合，装配时一般通过热装或者压装的方式固定在轴颈上，随轴同步旋转；外圈和轴承座孔采用过渡或者间隙配合，方便拆装维护，部分带挡边的结构还能承受一定的单向轴向载荷，做轴系的轴向限位；保持架采用的是黄铜实体保持架结构，相比冲压钢板保持架，黄铜保持架的自润滑性更好，在重载、冲击载荷下不容易出现保持架断裂的问题，适合中低速重载的工况，滚动体和内外圈滚道之间预留了合理的游隙，建模时严格按照径向游隙的标准组值做了间隙预留，不会出现滚动体卡死或者游隙过大导致轴系跳动超标的问题。

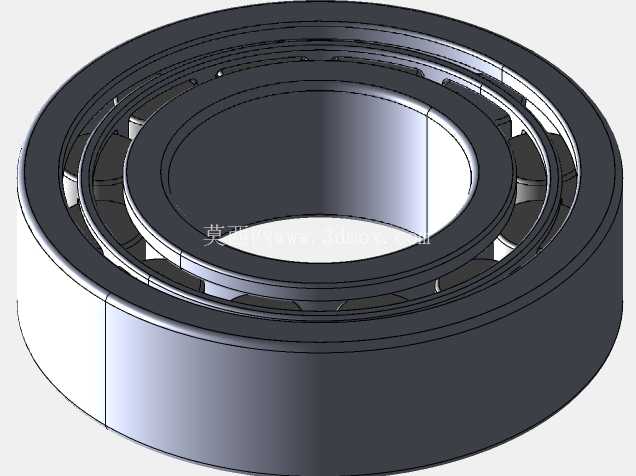

建模的时候最先确定的是安装边界尺寸：轴承的内径、外径、宽度三个核心尺寸严格遵循常用的标准轴承尺寸系列，内圈的挡边高度、滚动体的直径和长度、保持架的兜孔间隙都按照实际的加工装配公差做了还原，比如滚动体和兜孔之间的间隙控制在滚动体直径的0.5%-1%，既不会因为间隙太小导致滚动体运转卡滞，也不会因为间隙太大导致滚动体在兜孔内窜动产生异响。很多新手建模的时候容易忽略安装倒角的细节，这次模型里内外圈的装配端面都做了标准的安装倒角，倒角尺寸和轴承内径相匹配，方便压装的时候顺利导入轴颈和座孔，不会刮伤配合面；同时在内圈和外圈的滚道边缘做了微小的卸荷槽，避免热处理的时候应力集中导致滚道边缘开裂，也能减少滚动体运转到滚道边缘时的应力突变，提升轴承的疲劳寿命。

从实际应用的角度来说，这类圆柱滚子轴承的安装有几个需要特别注意的点，建模的时候也把对应的结构特征做了体现：内圈和轴的配合面粗糙度要求达到Ra1.6以下，外圈和座孔的配合面粗糙度达到Ra3.2以下，所以模型里配合面的结构没有做多余的纹理，保持光滑的圆柱面特征；轴承的润滑通道预留也在模型里做了示意，部分带油槽的外圈结构可以适配稀油润滑或者脂润滑的工况，在高速运转时能及时带走摩擦产生的热量，降低滚道和滚动体的磨损。另外，剖视结构里特意展示了保持架和滚动体的装配关系，保持架的兜孔是等距分布的，相邻滚动体之间的间隙均匀，保证运转时每个滚动体的受力均匀，不会出现个别滚动体载荷过大提前失效的问题。

在做结构校验的时候，我特意核对了滚动体的数量和节圆直径的匹配关系，滚动体之间的间隙保持在滚动体直径的15%-20%，既保证了足够的承载能力，也避免滚动体数量过多导致保持架强度不足、运转时摩擦阻力过大。很多人做轴承模型的时候会把滚动体做成和滚道完全贴合的零间隙状态，实际工程里这是完全不可行的，除了预留径向游隙，还要考虑热胀冷缩的影响，设备运转时轴承温升会达到几十摄氏度，内圈和轴的膨胀量比外圈大，如果没有预留合理的游隙，很容易出现轴承抱死的故障，所以建模时的间隙设置完全参考了实际工况的热膨胀补偿量，和真实的轴承装配要求一致。

这类轴承的拆卸结构也在模型里做了体现，内圈的挡边高度低于滚动体的半径，方便拆卸时用拉马勾住内圈端面把轴承从轴上拉下来，不会因为挡边过高导致拆卸时损坏配合面；外圈的端面也预留了拆卸槽，方便从轴承座里顶出外圈，适合需要频繁维护更换轴承的工况。从应用场景延伸来说，不同的保持架材质适配的工况也有区别，除了这次模型里做的黄铜实体保持架，还有尼龙保持架适合高速低载荷的场景，冲压钢保持架适合成本敏感的普通工况，不过重载场景下还是黄铜保持架的可靠性最高，这也是我在模型里选用黄铜保持架结构的原因，完全贴合工业实际的选型逻辑。
