两款不同规格活塞式气动直线执行元件

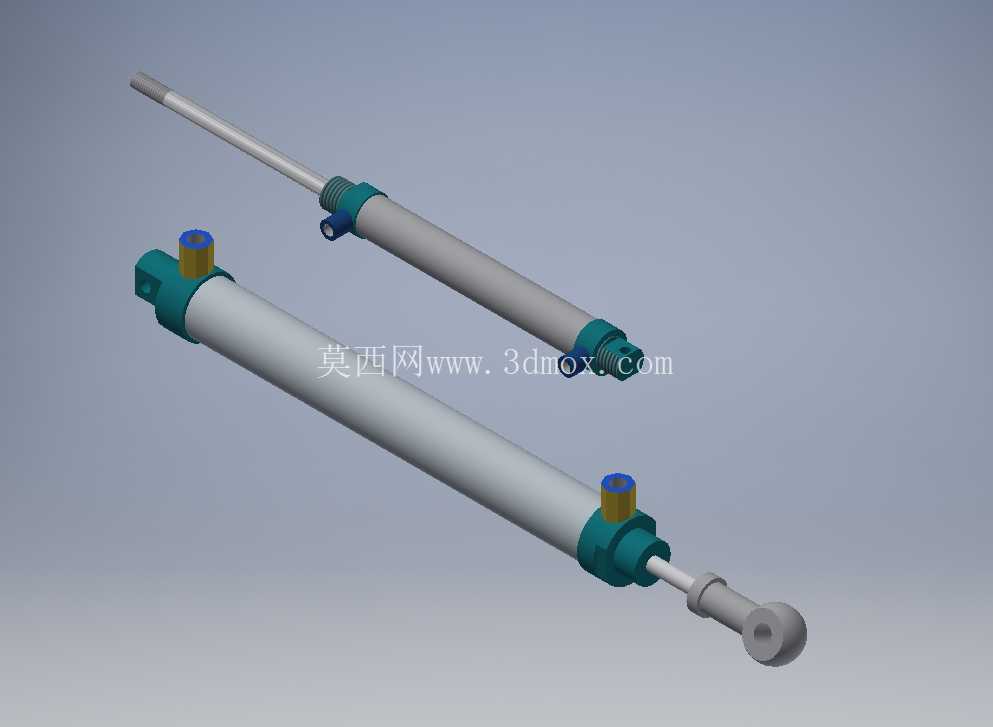

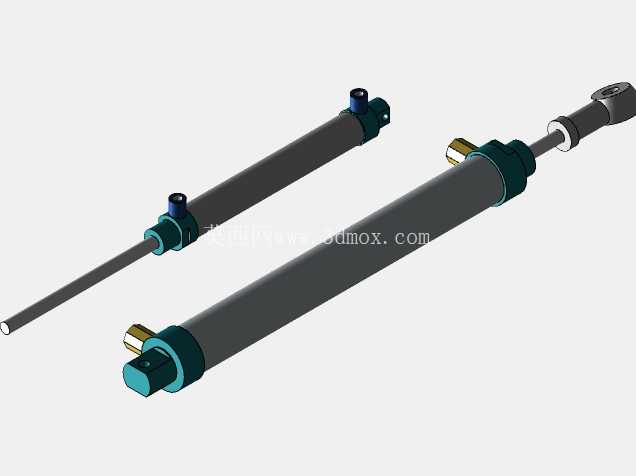

　　在工业自动化生产线的气动回路搭建、小型工装夹具的动力输出、非标设备的往复直线动作实现场景里，活塞式气缸是应用覆盖面极广的气动执行元件，本次呈现的两款不同规格气缸，分别对应小负载短行程与中等负载长行程的使用需求，可覆盖多数轻载气动工位的选型匹配需要。先从安装边界与尺寸参数来看，两款缸体均采用圆形缸筒结构，其中小规格款活塞直径为16mm，额定行程长度为100mm，整体收缩状态下总长更短，适合安装空间局促、负载力要求不高的工位，比如电子产线的小型工件推料、检测工位的探针顶升、工装夹具的轻量夹紧动作；大规格款活塞直径为25mm，额定行程长度为200mm，输出推力相对更高，行程覆盖范围更长，可满足需要较长直线位移、负载稍大的场景，比如流水线的工件挡停、小型物料的短距离推移、工装的到位避让动作。

　　从设计思路层面来说，两款气缸均采用了常规的拉杆式圆形缸结构，缸筒两端通过端盖密封配合，活塞杆表面做了硬化耐磨处理，降低长期往复运动的磨损量，两端的气口布局采用径向侧接方式，可适配常规的快插气管接头安装，无需额外定制转接接头；活塞杆伸出端采用标准外螺纹连接结构，可配套浮动接头、连接法兰、鱼眼接头等多种安装附件，适配不同的安装姿态与负载连接需求，缸体尾部采用单耳铰接结构，可配合安装支架实现摆动式安装，满足需要小角度摆动补偿的工位需求，避免活塞杆承受径向力导致的密封件过早磨损、杆体弯曲变形问题。

　　在实际功能特性上，两款气缸均为双作用结构，通过两端气口的气压差推动活塞实现伸出与缩回动作，相比单作用弹簧复位气缸，双向输出力更稳定，行程范围内的力值波动更小，适合需要双向可控动作的工况；缸体内部的活塞密封采用双向唇形密封圈，可在0.1-1.0MPa的常规气动系统压力下保证密封性能，减少内泄漏导致的推力损失，端盖处的活塞杆密封采用防尘圈+密封圈的组合结构，可阻挡车间环境内的粉尘、切削液碎屑进入缸筒内部，延长密封件的使用寿命，降低日常维护频次。

　　从选型适配的角度来说，小规格16mm缸径的气缸，在0.5MPa的常用工作压力下，理论输出推力约为100N，可推动10kg以内的水平负载，适合电子装配、轻工包装等小负载工位；25mm缸径的气缸在同等压力下理论输出推力约为245N，可推动20kg左右的水平负载，适合五金装配、小型物料输送等中等负载工位，两款气缸的安装尺寸均遵循行业通用的安装规范，可直接替换同规格的标准气缸，无需对现有设备的安装位做二次修改，降低设备改造与备件替换的成本。在三维建模的细节处理上，模型还原了缸筒的表面质感、端盖的安装孔位、气口的螺纹结构、活塞杆的端部连接特征，可直接用于气动回路的装配干涉检查、设备布局的可视化仿真、生产工位的动作模拟验证，帮助设计人员在方案阶段提前确认安装空间是否充足、动作行程是否满足工位需求、与周边工装是否存在运动干涉，减少后续加工装配阶段的设计变更。
