带USB接口的Adafruit高精度GNSS定位模块

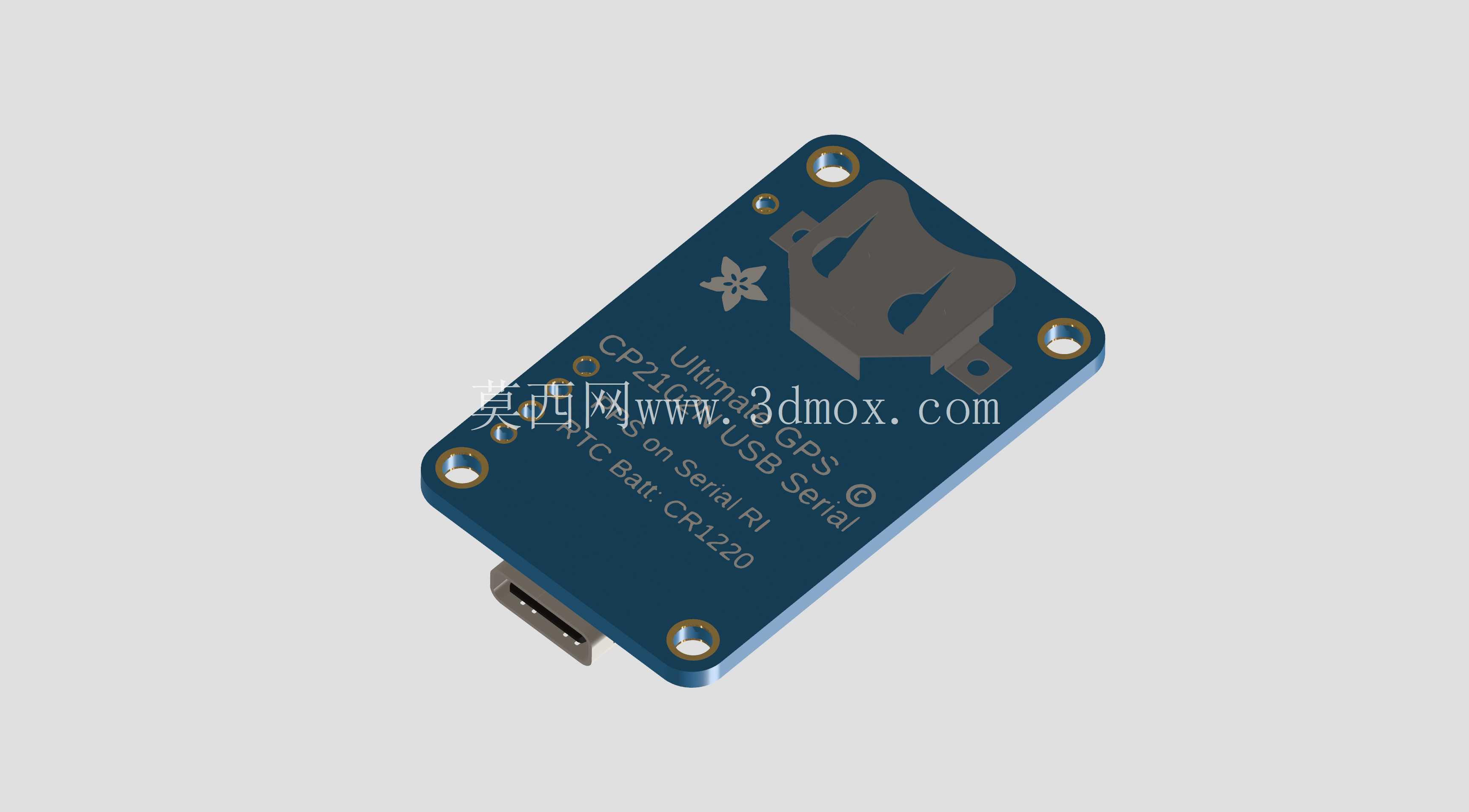

　　在户外移动机器人定位、无人机航迹记录、车载导航测试、野外测绘点位采集这类需要实时获取精准位置信息的场景里，定位模块的选型直接决定了整套系统的位置数据可靠性，这款带USB接口的GNSS定位模块，就是针对嵌入式开发、小型智能设备集成场景设计的定位感知硬件。从结构设计层面看，模块整体采用双层板布局，蓝色FR-4基板作为核心承载结构，四个角预留了标准M2.5安装孔位，孔位间距适配通用面包板、嵌入式开发板的安装孔距，不管是直接用铜柱固定在小型机器人底盘上，还是插在面包板上做原型验证，都不需要额外设计转接支架，安装边界完全匹配开源硬件生态的通用尺寸规范，不会出现和周边接插件干涉的问题。

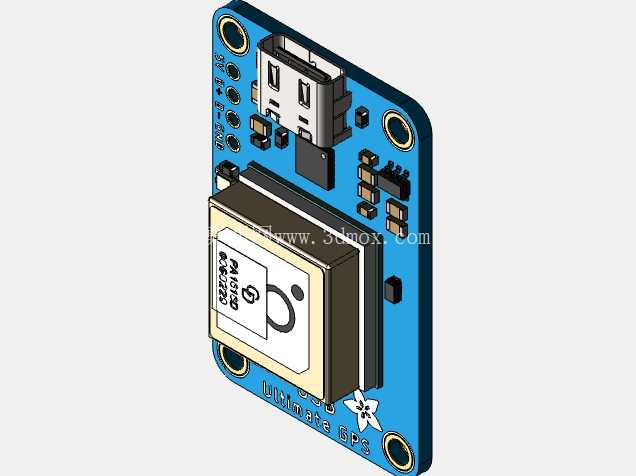

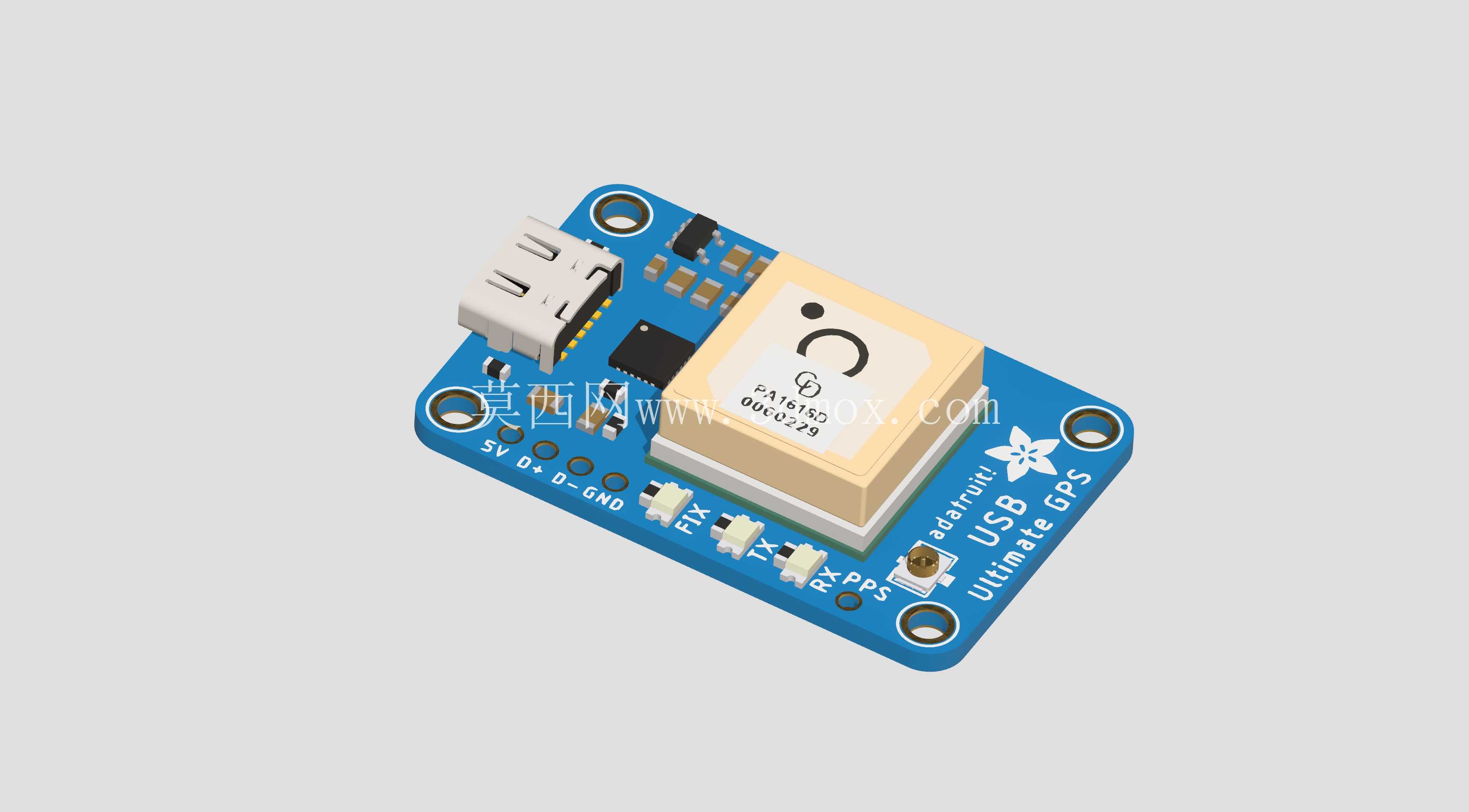

　　板载的陶瓷天线模块布置在PCB板的上半区域，和下方的USB接口、排针接口保持了足够的安全距离，避免金属接插件对卫星信号接收造成屏蔽，天线下方的定位芯片采用独立焊盘固定，外围的滤波电容、ESD保护器件都紧凑布置在芯片周边，既缩短了高频信号的走线长度，减少信号传输损耗，也把整体板厚控制在1.6mm的常规PCB厚度范围内，不会因为器件堆叠导致整体厚度超标，适配大部分小型设备的内部安装空间。模块侧边引出的USB接口采用卧式贴片封装，接口端面和PCB侧边齐平，插线后不会额外突出板身太多，同时接口旁预留了固定焊盘，能承受日常插拔的外力，不会因为多次插拔导致接口脱焊。

　　除了USB接口外，板边还引出了电源、串口、PPS信号的排针焊位，用户可以根据自己的使用需求选择焊接排针，直接通过TTL串口和单片机通讯，也可以直接通过USB接口连接电脑或者上位机，免额外驱动就能输出标准NMEA定位语句，适配绝大多数开源定位软件的协议要求。从实际使用的角度看，这款模块的电路设计做了充分的防护，电源输入端串联了自恢复保险丝，接反电源也不会直接烧毁核心芯片，信号链路里的TVS管能吸收插拔时的静电脉冲，适合在野外、车间这类电磁环境相对复杂的场景下使用。模块上的状态指示灯布置在排针旁，能直观显示卫星定位状态、电源连接状态，调试的时候不需要连接上位机就能快速判断模块工作状态，省去了很多现场调试的麻烦。

　　在做结构集成的时候，需要注意模块天线区域的上方不能有金属遮挡，安装时尽量让天线面朝向天空方向，周边3cm范围内不要布置大功率的射频器件、电机驱动这类强干扰源，避免影响卫星信号的接收灵敏度。模块的整体功耗控制在较低水平，3.3V到5V的宽电压输入范围，能直接兼容单片机系统的常用供电电压，不需要额外设计电压转换电路，进一步简化了集成时的电路设计工作量。对于做嵌入式智能设备开发的结构工程师来说，这款模块的三维模型完整还原了板上所有器件的外形尺寸、安装孔位、接口位置，在做设备内部结构布局的时候，可以直接把模型导入装配体，提前核对安装空间、走线位置，避免后期打样出现接口干涉、安装孔位不对位的问题，也能提前模拟天线的布置位置，评估信号遮挡情况，减少原型调试阶段的结构修改次数。
